Устройство для сухого пылеулавливания при бурении

Устройство для сухого пылеулавливания при бурении

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-ти. Цель изобретения - повышение эффективности пылеулавливания за счет улучшения генерации фильтра. Устр-во содержит корпус 1 в виде циклона с подводящим 2 и отводящим 10 патрубками , В корпусе 1 расположен бункер 11 для сбора пыли, фильтр, вьшолненный , в виде конической 3 и цилиндрической 4 частей. Последняя заполнена слоями, состоящими из смеси тонких и грубых волокон 5 с соотношением длины грубых волокон в единице объема слоя 40-50% от общей длины волокна 5 и разделенных между собой металлическими сетками 6. Фильтр имеет пневмовибратор 9, соединенный со слоями волокон 5 стяжными болтами 8. Движующиеся с потоком воздуха частицы пьши тонкой фракции направляют через часть 3 в часть 4 фильтра. Воздух фильтруют последовательно через волокна 5 и очищают от мелкой пьши и выбрасывают наружу через патрубок 10. При забивании фильтра включают пневмовибратор и производят регенерацию. 1 ил. (Л

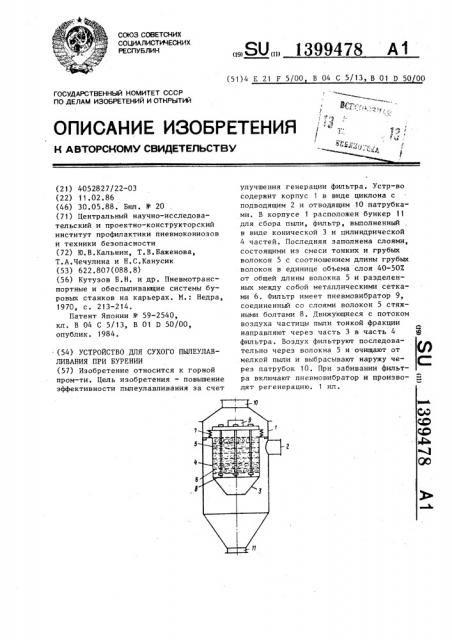

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ъ г». ЪФ

"ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2!) 4052827/22-03 (22) 11.02.86 (46) 30.05.88. Бюл. №- 20 (71) Центральный научно-исследовательский и проектно-конструкторский институт профилактики пневмокониоэов и техники безопасности (72) Ю.В.Кальнин, Т.В.Баженова, Т.А.Чечулина и Н.С.Канусик (53) 622,807(088.8) (56) Кутузов Б.Н. и др. Пневмотранспортные и обесныливающие системы буровых станков на карьерах. М.: Недра, 1970, с. 213-214.

Патент Японии ¹ 59-2540, кл, В 04 С 5/13, В 01 D 50/00, опублик. 1984. (54) УСТРОЙСТВО ДЛЯ СУХОГО ПЫЛЕУЛАВЛИВАНИЯ ПРИ БУРЕНИИ (57) Изобретение относится к горной пром-ти. Цель изобретения — повышение эффективности пылеулавливания за счет

„„Я0„„1399478 А1 (51)4 Е 21 F 5/00 В 04 С 5/13, В 01 Р 50 00 улучшения генерации фильтра. Устр-во содержит корпус 1 в виде циклона с подводящим 2 и отводящим 10 патрубками. В корпусе 1 расположен бункер ii для сбора пыли, фильтр, выполненный в виде конической 3 и цилиндрической

4 частей. Последняя заполнена слоями, состоящими иэ смеси тонких и грубых волокон 5 с соотношением длины грубых волокон в единице объема слон 40-50Х от общей длины волокна 5 и разделенных между собой металлическими сетками 6. Фильтр имеет пневмовибратор 9, соединенный со слоями волокон 5 стяжными болтами 8. Движующиеся с потоком воздуха частицы пыпи тонкой фракции направляют через часть 3 в часть 4 фильтра. Воздух фильтруют последовательно через волокна 5 и очищают от мелкой пыли и выбрасывают наружу через патрубок 10. При забивании фильтра включают пневмовибратор и производят регенерацию. 1 ил.

1399478 ся от мелких фракций пыли и выбрасывается наружу через патрубок 10.

При забивании фильтра тонкой очистки, характеризуемом падением производительности вентилятора или превышением заданного значения сопротивления, включается пневмовибратор 9 и производится регенерация. Пылевые агрегаты отделяются от волокна, просеиваются через нижележащие слои волокон и ссыпаются по наклонной поверхности обратного конуса 3 вниз в бункер 11 циклона.

Формула изобретения

Составитель И.Лллагулов

Редактор Э.Слиган Техред М.Дидык Корректор С,Черни

Заказ 2654/35 Тираж 426 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к горной промышленности и может был ь использовано в пылеулавливающих установках дпя сухого способа улавливания пыли нри работе бурильных установок, Цель изобретения — .повышение эффективности пылеулавливания за счет улучшения регенерации фильтра °

На чертеже показано устройство для сухого пылеулавливания при бурении.

Устройство состоит из корпуса 1 в виде циклона, подводящего патрубка 2„ конической части 3 фильтра, устанавливаемой в центре верхней части цикклона, цилиндрической части 4 фильтра заполненной несколькими слоями волокон 5, металлических сеток 6, амортизирующих пружин 7, стяжных бол- 2п тов 8 и пневмовибратора 9, отводящего патрубка 10, бункера 11 для сбора пыли.

Устройство для сухого пылеулавливания работает следующим образом. 25

Через входной патрубок 2 запыленный воздух поступает в корпус циклона. Под действием центробежной силы крупные частицы пыли улавливаются и .осаждаются в бункере 11 циклона. Очн- 3О щенный от грубых фракций пыли воздух поступает вверх. Движущиеся с потоком воздуха неуловленные частицы пыли тонкой фракции через обратный конус 3 направляются в фильтр 4 тонкой очистки. Воздух фильтруется последовательно через волокнистые слои 5, очищаетУстройство для сухого пыпеулавливания при бурении, включающее корпус в виде циклона с подводящим и отводящим патрубками, расположенный в корпусе фильтр и бункер для сбора пыли, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности пылеулавливания за счет улучшения регенерации фильтра, фильтр выполнен цилиндроконической формы, причем цилиндрическая часть заполнена слоями, состоящими из смеси тонких и грубых волокон с соотношением длины грубых волокон в единице объема слоя 40-50Х от общей длины волокна и разделенными между собой посредством металлических сеток, при этом фильтр снабжен пневмовибратором, соединенным со слоями волокон посредством стяжных болтов.
