Реферат



Изобретение относится к машиностроению и может быть использовано, например, для уплотнения валов вращения в привода.х, двигателях и штоков в различной арматуре . Цель изобретения - уменьшение габаритов уплотнительного устройства с одновременным повышением ресурса герметизации подвижного элемента. Уплотнительное устройство содержит корпус 1, выполненный с резьбовым отверстием, в которое установлена гайка 2 крепления щеточного кольца 3, герметизирующего вал 4 вращения. Вал установлен на опорах 5, зафиксированных стопорным кольцом 6. Корпус снабжен кольцевой пружиной 7 с тангенциально расположенными по окружности лепестками 8, взаимодействующими с наклонно расположенными лепестками 12 щеточного кольца 3. Кольцо 3 поджато гайкой 2 к торцу опорного кольца 13 через профилированное кольцо 9. Щеточное кольцо выполнено с эластичной 14 и защитной 15 шайбами , съемными для натяжения щеточного кольца 3 на вал 4 вращения при монтаже . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 5И 4 Е 16 J 15/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4123876/40-08 (22) 26.06.86 (46) 30.05.88. Бюл. № 20 (72) В. С. Безух (53) 62-762 (088.8) (56) Авторское свидетельство СССР № 222094, кл. F 16 J 15/f8, 1984. (54) УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к машиностроению и может быть использовано, например, для уплотнения валов вращения в приводах, двигателях и штоков в различной арматуре. Цель изобретения — уменьшение габаритов уплотнительного устройства с одновременным повышением ресурса герметизации подвижного элемента. Уплотнительное

„„SU„„1399553 А1 устройство содержит корпус 1, выполненный с резьбовым отверстием, в которое установлена гайка 2 крепления щеточного кольца 3, герметизирующего вал 4 вращения.

Вал установлен на опорах 5, зафиксированных стопорным кольцом 6. Корпус снабжен кольцевой пружиной 7 с тангенциально расположенными по окружности лепестками 8, взаимодействующими с наклонно расположенными лепестками 12 щеточного кольца 3. Кольцо 3 поджато гайкой 2 к торцу опорного кольца 13 через профилированное кольцо 9. Щеточное кольцо выполнено с эластичной 14 и защитной 15 шайбами, съемными для натяжения щеточного кольца 3 на вал 4 вращения при монтаже. 1 ил.

1399553

Формула изобретения

Составитель Ю. Кибиткин

Редактор С. Лисина Техред И. Верес !(орректор М. Пожо

Заказ 2318/39 Тираж 784 Подписное

Б!1ИИГ1И Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Рау шская наб., д. 4/5

11роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к уплотнительной технике и может быть использовано, например, для герметизации штоков в поршнях, задвижках, кранах, электроприводах, двигателях внутреннего сгорания и т. д.

Цель изобретения — уменьшение габаритов уплотнительного устройства при одновременном повышении ресурса герметизации путем изменения компонентных решений.

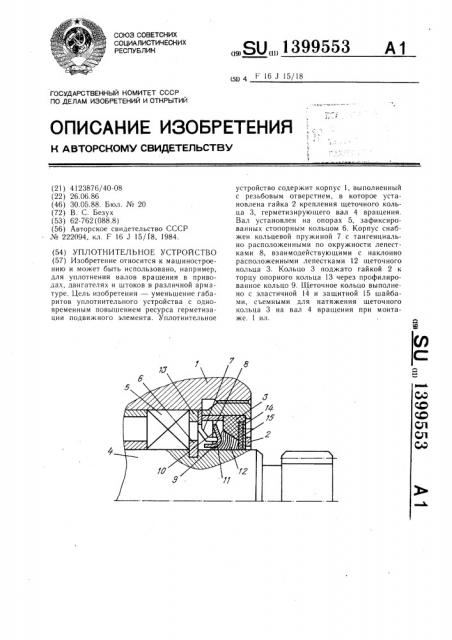

На чертеже схематически изображено предлагаемое уплотнительное устройство, разрез.

Устройство содержит корпус 1, выполненный с резьбовым отверстием, в которое установлена гайка 2 крепления щеточного кольца 3, герметизирующего вал 4 вращения, установленный в подшипниковых опорах 5, зафиксированных стопорным ко.пьцом

6. Корпус снабжен кольцевой пружиной 7 с тангенциально расположенными по окружности пружинящими лепестками 8 и профилированным опорным кольцом 9, взаимодействующим внутренней поверхностью 10 с тангенциально расположенными по окружности пружинящими лепестками 8, а внешней поверхностью 11 — с наклонно расположенными лепестками 12 щеточного кольца 3, поджатого гайкой 2 к торцу опорного кольца 13, расположенного соосно опорному кольцу во внутренней полости гайки 2. Щеточное кольцо выполнено с эластичной 14 и защитной 15 шайбами, съемными для натяжения щеточного кольца 3 на вал 4 при монтаже.

Уплотнительное устройство работает следующим образом.

В собранном положении щеточное кольцо

3 поджато постоянной силой тангенциально расположенных по окружности пружинящих лепестков 8 через профилированное опорное кольцо 9, равномерно поджимающее лепестки 12 щетки к поверхности вала 4 вращения для герметизации посадочного места.

Уплотнительное устройство, содержащее корпус, например, электропривода с выходным валом вращения, уплотнительное щеточное кольцо с гайкой крепления к корпусу, отличающееся тем, что, с целью уменьшения габаритов уплотнительного устройства при одновременном повышении герметизации, оно снабжено кольцевой пружиной

2р с тангенциально расположенными по окружности пружинящими лепестками и профилированным опорным кольцом, взаимодействующим внутренней поверхностью с тангенциально расположенными по окружности пружинящими лепестками пружины, а внеш25 неи поверхностью кольца — с наклонно расположенными лепестками щеточного кольца, расположенного соосно опорному кольцу во внутренней полости гайки крепления в корпусе, при этом щеточное кольцо выполнено с эластичной шайбой и защитным кольцом.
