Реферат



Изобретение относится к арматуростроению, в частности к запорным устройствам трубопровода, и может быть использовано при заполнении емкостей вязкой жидкостью. Целью изобретения является снижение габаритов конструкции путем уменьшения хода штока. Для этого задвижка снабжена направляюш,ими пазами 7, обеспечиваюш.ими перемеш.ение запорного диска 2 при помош,и роликов 6. Направляюш,ие пазы 7 содержат прямолинейный участок и наклонный, при этом наклонный участок смеш,ен в сторону седла 8 относительно оси штока, а запорный диск 2 соединен со штоком 4 шарниром. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1399557 А 4

<511 4 f !6 ?? 3>

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4064272/25-08 (22) 28.04.86 (46) 30.05.88. Бюл. № 20 (75) Д. А. Торба (53) 621.646 (088.8) (56) Авторское свидетельство СССР № 179563, кл. F 16 К 3/04, 1966. (54) ЗАДВИЖКА (57) Изобретение относится к арматуростроению, в частности к запорным устройствам трубопровода, и может быть использовано при заполнении емкостей вязкой жидкостью. Целью изобретения является снижение габаритов конструкции путем уменьшения хода штока. Для этого задвижка снабжена направляющими пазами 7, обеспечивающими перемещение запорного диска

2 при помощи роликов 6. Направляющие пазы 7 содержат прямолинейный участок и наклонный, при этом наклонный участок смещен в сторону седла 8 относительно оси штока, а запорный диск 2 соединен со штоком 4 шарниром. 3 ил.

1399557

Формула изобретения

Щ2.2

Составитель T. Максимкина

Редактор С. Лисина Техред И. Берес Корректор М. Пожо

Заказ 23! 8/39 Тираж 784 Подписное

ЕЗНИИЛИ Гогу,!арственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к арматуростроению, в частности к запорным устройствам трубопроводов, и может быть использовано при заполнении емкостей вязкой жидкостью.

Цель изобретения — снижение габаритов конструкции путем уменьшения хода штока.

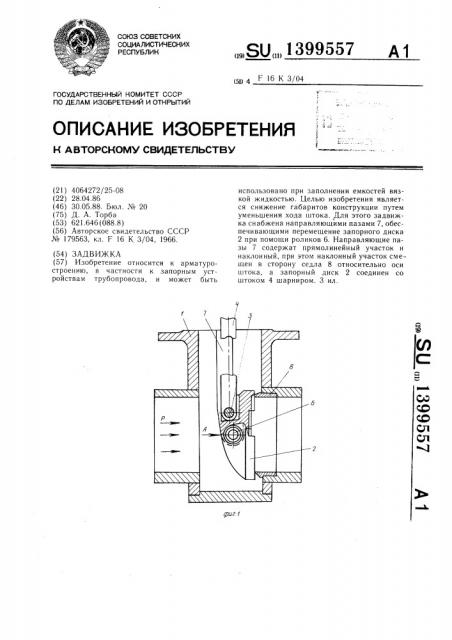

На фиг. 1 схематически показана предлагаемая задвижка, разрез, закрытое положение; на фиг: 2 — вид А на фиг. 1; на фиг. 3 — задвижка, открытое положение.

Задвижка имеет корпус 1, запорный диск 2, связанный шарниром 3 со штоком 4, ось 5 с роликами 6 на концах, направляющие пазы 7, седло 8.

В процессе закрытия задвижки вследствие скольжения роликов 6 по наклонному участку пазов 7 ось 5 запорного диска 2 пересекает и переходит за ось штока 4, в результате чего усилие привода создает момент силы, стремящейся повернуть запорный диск 2 вокруг шарнира 3 влево (против часовой стрелки), т. е. к седлу 8 прижимается запорный диск 2, чему помогает и напор жидкости (по стрелке P). В процессе открытия задвижки вследствие скольжения роликов 6 ось 5 пересекает ось штока 4 привода и проходит от нее влево (ввиду смещения пазов 7), разворачивая запорный диск 2 вокруг шарнира 3 вправо (по часовой стрелке). Таким образом, необходимое проходное сечение трубопровода обеспечивается как вследствие перемещения запорного диска 2 вдоль седла 8, так и разворотом первого относительно второго. Это дает возможность уменьшить ход штока при10 вода и снизить габариты конструкции.

Задвижка, содержащая корпус, седло, шток, связанный с запорным диском, установленным с возможностью, перемещения по направляющим пазам, включающим прямолинейный участок, смещенный в сторону от седла относительно оси штока, и наклонный участок, отличаюи(аяся тем, что, с целью снижения габаритов путем уменьшения хода штока, связь запорного диска со штоком выполнена в виде шарнира, а направляющие пазы на наклонном участке смещены в сторону седла относительно оси штока.
