Способ транспорта газа

Способ транспорта газа

Иллюстрации

Показать все

Реферат



Изобретение относится к способам транспорта газа и может быть использовано в газопроводной сети. Целью изобретения является повышение равномерности аыпадения гидратов и других отложений за счет выравнивания удельных перепадов давления, приходящихся на единицу длины. Для этого контролируют давление газа на входах 1-5 газопроводной сети 10, при увеличении давления газа по крайней мере на одном входе 6-9 увеличивают отношение расхода газа на каждом входе с повышенным давлением к расходам газа на других входах. При этом по мере уменьшения давления газа во входе с ранее повышенным давлением газа уменьшают отношение расхода газа на этом входе к расходам газа на других входах. 1 з.п. ф-лы, 1 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1399583

m4 F17D104

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4003952/31-08 (22) 20.12.85 (46) 30.05.88. Бюл. № 20 (71) Вычислительный центр при Азербайджанском государственном университете им. С. М. Кирова (72) А. М. Рагимов, P. Г. Гасанов, М. Б. Баширов, М. Б. Шабанов и С. И. Абдуллаев (53) 621.643 (088.8) (56) Галлямов А. К. и др. Построение математической модели процесса парафинизации трубопроводов, транспортирующих газонефтяные смеси: Известия вузов.

Нефть и газ, 1982, 11, с. 66 — 69, Баку. (54) СПОСОБ ТРАНСПОРТА ГАЗА (57) Изобретение относится к способам транспорта газа и может быть использовано в газопроводной сети. Целью изобретения является повышение равномерности выпадения гидратов и других отложений за счет выравнивания удельных перепадов давления, приходящихся на единицу длины.

Для этого контролируют давление газа на входах 1 — 5 газопроводной сети 10, при увеличении давления газа по крайней мере на одном входе 6 — 9 увеличивают отношение расхода газа на каждом входе с повышенным давлением к расходам газа на других входах. При этом по мере уменьшения давления газа во входе с ранее повышенным давлением газа уменьшают отношение расхода газа на этом входе к расходам газа на других входах. 1 з.п. ф-лы, 1 ил.!

399583

10 этом по мере уменьшения давления газа на входе с ранее повышенным давлением газа 15 уменьшают отношение расхода газа на

Формула изобретения

Составитель И. Петоян

Редактор С. Лисина Техред И. Верес Корректор А. Обручар

Заказ 2321/41 Тираж 448 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к способам транспорта газа и может быть использовано в газопроводной сети при транспорте газа.

Цель изобретения — повышение равномерности выпадения гидратов и других отложений за счет выравнивания удельных перепадов давления, приходящихся на единицу длины.

Поставленная цель достигается тем, что контролируют давление газа на входах газопроводной сети, при увеличении давления газа по крайней мере на одном входе увеличивают отношение расхода газа на каждом входе с повышенным давлением к расходам газа на других входах, при этом входе к расходам газа на других входах.

Сущность изобретения заключается в том, что повышение давления на каком-либо входе свидетельствует о наличии отложений в трубопроводах, расположенных между этим входом и выходом, т. е. свидетельствует о наличии участков, в которых перепад давлений на единицу длины газопроводной сети уменьшен. Именно в таких участках более интенсивно оседают отложения (гидраты) . При увеличении отношения расхода на входе с повышением давления к расходу газа на других входах (т. е. при увеличении расхода на входе с повы-. шенным давлением /или уменьшении расхода на других входах) перепад давлений на таких участках увеличивается, что уменьшает количество дополнительных отложений .в таких участках. Более того, увеличе ние перепада давлений увеличивает расход таза через такие участки, что способствует их очищению от отложений и препятствует оседанию новых отложений. Таким образом, уменьшается возможность усиленных оседаний в тех участках, где они уже возникли, т. е. повышается равномерность распределения отложений.

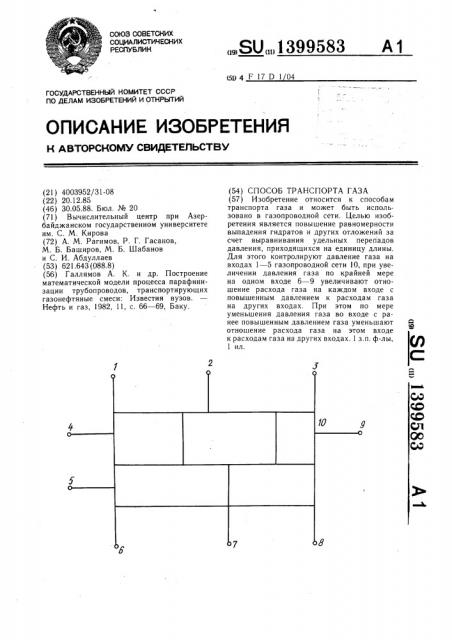

На чертеже приведена схема газопроводной сети с пятью входами.

Схема включает входы 1 — 5, выходы 6 — 9 и сеть 10 трубопроводов.

Способ реализуют следующим образом.

На входы 1 — 5 подают газ и отбирают через выходы 6 — 9. При этом газ движется по сети 10 трубопроводов. Одновременно контролируют давление на входах

1 — 5. При обнаружении повышения давления хотя бы в одном входе, например

2 на входе 2, увеличивают расход газа на входе 2. По истечении контрольного времени, например через 2 ч, сравнивают давление на входе 2 с тем значением давления, которое имелось на входе 2 в момент увеличения. При уменьшении давления за контрольное время до первоначального значения устанавливают первоначальный расход на входе 2. Например, если номинальное значение давления на входе

2 70 атм; допустимое максимальное давление 100 атм; расход газа 1000000 мз/ч, при .увеличении давления на входе 2 до

75 атм, устанавливают на входе 2 расход газа 1070000 м /ч. Спустя 2 ч при уменьшении давления на входе 2 до 70 атм устанавливают расход газа 10000000 м /ч. При частичном уменьшении давления после контрольного времени частично уменьшают расход газа.

Например, если давление на входе 2 уменьшается до 73 атм, расход уменьшают до

1040000 м /ч.

Возможен случай, когда за контрольное время давление не снижается или повышается. В этом случае дополнительно увеличивают расход газа. Например, если давление с 75 атм увеличилось до 80 атм, уста на вливают расход газа 1150000 м /ч.

Если по истечении второго контрольного времени давление снижается, постепенно снижают расход газа, а при дальнейшем увеличении давления дополнительно увеличивают расход газа.

I. Способ транспорта газа по газопроводной сети, включающий подачу газа на вход сети, движение по ней газа с дальнейшим его отбором через выходы сети, отличающийся тем, что, с целью повышения равномерности выпадения гидратов и других отложений за счет выравнивания удельных перепадов давления, приходящихся на единицу длины, контролируют давление на входах газопроводной сети, при увеличении давления газа по крайней мере на одном входе увеличивают расход газа на входе с повышенным давлением относительно расхода на других входах.

2. Способ по п. 1, отличающийся тем, что по мере уменьшения давления газа на входе с ранее повышенным давлением, уменьшают отношение расхода газа на этом входе к расходам газа на других входах.
