Экранная поверхность газохода

Экранная поверхность газохода

Иллюстрации

Показать все

Реферат



Изобретение относится к энергетике и может быть использовано в котлостроении. Целью изобретения является увеличение срока службы. Экранная поверхность газохода , выполненная из V-образных труб 2, подключенных одним концом к входному коллектору 1, а другим - к выходному коллектору 5, в середине поворота ленты V-образных труб снабжена вставками 3 и 4, последовательно соединяющими трубы экранной поверхности. 2 ил.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

"2-7 В 3/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4! 00683/23-02 (22) 24.07.86 (46) 30.05.88. Бюл. № 20 (71) Г1роизводственное объединение по проектированию, наладке, модернизации и ремонту энергетического оборудования

«Центроэнергоцветмет» (72) А. И. Зайцев, Г, А. Рябов, В. A. Чепасов и EI. М. Ничипоренко (53) 669.042 (088.8) (56) Авторское свидетельство СССР № 721640, кл. F 22 В 37/00, 1975.

Ковалев А. П. Парогенераторы. М.: Энергияя, 1966, с. 329, р и с. 24- 10 a.

„„Я0„„1399624 д1 (54) ЭКРАННАЯ ПОВЕРХНОСТЬ ГАЗОХОДА (57) Изобретение относится к энергетике и может быть использовано в котлостроении. Целью изобретения является увеличение срока службы. Экранная поверхность газохода, выполненная из V-образных труб 2, подключенных одним концом к входному коллектору l, а другим — к выходному коллектору 5, в середине поворота ленты

V-образных труб снабжена вставками 3 и 4, последовательно соединяющими трубы экранной поверхности. 2 ил.

1399624

Формула изобретения (. оставитель H. Николаенко

Редактор Т. Парфенова Техред И. Всрес Корректор Г. Решстник

Заказ 2323/43 1 и р аж 560 Подписное

ВНИИПИ Государственного комитета ГО;;Р II0 делам изобретений и открытий

I 13035, Москва, Ж вЂ” 35, Ра шскаи наб., д. 4/5

Производствснно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к цветной металлургии, в частности к автогенным процессам производства меди и никеля, и может быть использовано на предприятиях цветной металлургии для охлаждения технологических газов плавки сульфидных концентратов в печи жидкой ванны.

Целью изобретения является увеличение срока службы за счет исключения пережогов экранной поверхности.

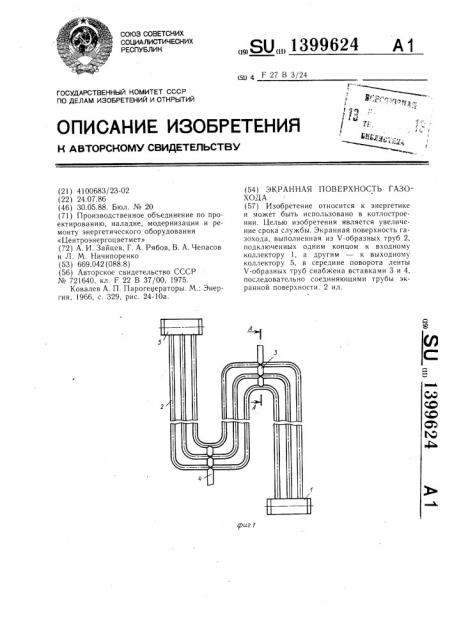

На фиг. 1 изображена предлагаемая эк1 анная поверхность газохода; на фиг. 2— разрез А — А на фиг. 1.

На чертежах приняты следующие обозначения: 1 — входной коллектор, 2 — Ч-образные трубы, 3 и 4 — вставки, 5 — выходt5 ной коллектор.

Экранная поверхность газохода представляет собой трубные панели, выполненные из V-образных труб, подключенных одним концом к входному коллектору 1, а другим — к выходному коллектору 5. В середине поворота ленты Ч-образных труб последние снабжены вставками 3 и 4, соединяющими трубы экранной поверхности.

Вставки, последовательно соединяющие тру- 25 бы панели, позволяют при их заполнении

Водой в период пуска вытеснить имеющийся в объеме трубной панели воздух с последующим удалением его в атмосферу, а также обеспечивают возможность дренирования в период отключения газохода без применения специальных приемов.

Экранная поверхность газохода работает следующим образом.

Нагреваемая среда последовательно проходит через входной коллектор 1, V-образные трубы 2, снабженные вставками 3 и 4 и выходной коллектор 5. В трубных панелях среда нагревается, охлаждая газы, проходящие через газоход. При этом среда последовательно проходит через все экраны поверхности газохода и направляется к потребителю.

Вставки, последовательно соединяющие трубы панели, обеспечивают дренируемость и удаление воздуха из системы, а также способствуют выравниванию пульсаций охлаждающей среды, вызванных температурной неравномерностью панели. Наличие вставки обеспечивает перераспределение нагреваемой среды по трубам панелей.

Экранная поверхность газохода, выполненная из V-образных труб, подключенных одним концом к входному коллектору, а другим — к выходному коллектору, отличающаяся тем, что, с целью увеличения срока службы, V-образные трубы снабжены вставками, соединяющими их между собой и размещенными по оси симметрии V-образного поворота.
