Реферат



Изобретение относится к области вычислительной техники и может быть использовано при построении устройств обработки информации в автоматизированных системах управления технологическими процессами. Цель изобретения - повьппение надежности функционирования устройства. Устройство содержит злементы НЕ 1, 5, элементы ИЛИ 2,9, генератор 3 импульсов, элемент И 4, регистр 6 сдвига, группу элементов И 7,элемент ИЛИ-НЕ 8,счетчик 10 импульсов , входные,установочную,сигнальную и выходные шины II, 12, 13, I4. В течение цикла работы регистра сдвига 6 на вход счетчика 10 подается число импульсов,соответствующее количеству имеющихся на шийах 11 временных интервалов, при окончании всех временных интервалов { выдается сигнал, разрешающий считы вание результата. 1 ил.Г

СОЮЗ СОВЕТСКИ)(СОЦИАЛИСТИЧЕСНИН

РЕСПУБЛИК. ()9) (11) 76 А1 (594 G06F 762

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

БИЗЛИ(» т" »

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4158419/24-24 (22) 08.12.86 (46) 30.05.88. Бюл. ¹ 20 (71) Украинский заочный политехнический институт им. И.З.Соколова (72) G.Ï.Соляник, Е.Н.Бантюков, З.Б.Бантюкова, А.П.Голубь и О.А.Малиновский (53) 681.325 (088.8) (56) Авторское свидетельство СССР № 962936, кл. G 06 F 7/62, 1980.

Авторское свидетельство СССР № 1242940, кл. С 06 F 7/62, 1984. (54) УСТРОЙСТВО ДЛЯ СУММИРОВАНИЯ ВРЕМЕННЫХ. ИНТЕРВАЛОВ (57) Изобретение относится к области вычислительной техники и может быть использовано при построении устройств обработки информации в автоматизированных системах управления технологическими процессами. Цель изобретенияповышение надежности функционирования устройства, Устройство содержит элементы НЕ 1, 5, элементы ИЛИ 2,9, генератор 3 импульсов, элемент И 4, регистр 6 сдвига, группу элементов

И 7,элемент ИЛИ-НЕ 8,счетчик 10 импульсов, входные, установочную, сигнальную и выходныешины 11, 12, 13, 14. В течение цикла работы регистра сдвига 6 на вход счетчика 10 подается число импульсов,соответствующее количеству имеющихся на шинах 11 временных интервалов, при окончании всех временных интервалов выдается сигнал, разрешающий считывание результата, 1 ил.

1399736

Изобретение относится к вычислительной технике и может быть использовано при построении устройств о6работки информации в автоматизирован5 ных системах управления технологическими процессами.

Цель изобретения - повышение надежности функционирования устройства.

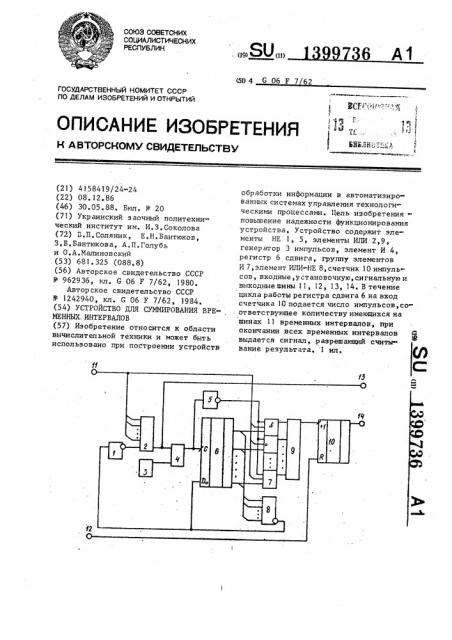

На чертеже представлена функциа- 19 «альная схема устройства для суммиро вания временных интервалов.

Устройство содержит первый элемент

Е 1, первый элемент ИЛИ 2, генератор 3 тактовых импульсов, элемент И 4, 15 торой элемент НЕ 5, сдвиговый ре "истр б, группу элементов И 7, элеМент ИЛИ-НЕ 8, второй элемент ИЛИ 9, етчик 10, и информационных входных н 11, установочную шину IZ сиг- 20 альную шину 13 и выходную шину 14 с ответствующими связями.

Регистр 6 по передним фронтам им«тульсов, поступающих на тактовый вход„ осуществляет сдвиг своего содержимого 5

Ь сторону старших разрядов, а в мпад«пий (первый) разряд записывает значе««ие сигнала, находящегося на входе.

««оследовательной записи информации.

Разрядность регистра 6 равна коли 30

Йеству суммируемых временных интер алов.

Счетчик 10 работает по передним фронтам импульсов, поступающих на

его суммирующий вход.

D 35

На и информационных шин 11 податся сигналы временных интервалов.

На установочную шину 12 подается «мпульс, устанавливающий счетчик 10

Ь нулевое положение, перед подачей 40 на шины 11 сигналов суммируемых

Временных интервалов.

На сигнальной шине 13 появляется сигнал единичного уровня, когда происходит суммирование временных ин- 45 тервапов и считывание результатов запрещено. При отсутствии сигнала (наличии сигнала нулевого уровня) на

«пине 13 считывание результата (содержимого счетчика 10) разрешено.

Период импульсов генератора 3 выбирается исходя из необходимой точ

««ости представления временных интер

Малов, которая равна длительности цикла работы сдвигового регистра 6 - 55

; = т(п + 1).

Устройство для суммирования временНых интервалов работает следующим образом.

В исходном состоянии - при отсутствии сигналов временных интервалов на шинах 11 - в регистре 6 записан нулевой код, на выходе элемента ИЛИНЕ 8 имеется единичный сигнал, на выходе элемента НЕ 1 - нулевой сигнал, элемент И 4 закрыт и импульсы генератора 3 не проходят на тактовый вход регистра б, в счетчике 10 записан результат предыдущего суммирования. После включения питания регистр б может оказаться не в нулевом положении, но тогда появляются нулевой сигнал на выходе элемента ИЛИ-НЕ

8 и единичный сигнал на выходе элемента НЕ 1 и через элемент ИЛИ 2 открывается элемент И 4, код, оказавшийся в регистре б записанным, выдвигается из него и устройство приходит в исходное состояние. Перед подачей сигналов временных интервалов на шины 11 импульса на шину 12 устанавливают счетчик (импульсов) 10 в нулевое положение

При поступлении на одну или несколько шин 11 сигналов временных интервалов появляется единичный сигнал на выходе элемента ИЛИ 2 и открывается элемент И 4, через который им" пульсы генератора 3 начинают проходить на тактовый вход регистра 6.

По переднему фронту первого импульса поступившего на тактовый вход регистра 6 в его первый разряд записывается 1, при этом подготавливается к открытию первый элемент И 7 группы и появляются нулевой сигнал на выходе элемента ИЛИ-НЕ 8 и единичный сигнал на выходе элемента

НЕ 1„ В паузе после первого импульса появляется импульс на выходе элемента НЕ 5, полностью открывается первый элемент И 7 группы и если на первой из шин 11 имеется сигнал временного интервала, то этот элемент срабатывает и импульс с его выхода (соответствующий паузе импульсов генератора 3) проходит через элемент

ИЛИ 9 и фиксируется счетчиком 10.

Далее каждый последующий импульс, поступающий на тактовый вход регистра

6„ сдвигает I на один разряд в сторону старших разрядов, при этом подготавливается к открытию соответствующий элемент И 7 группы, в паузе после этого импульса появляется импульс на выходе элемента НЕ 5 и если на одной из шин Il подключенной к

Составитель В.Гусев

Техред Л.Сердюкова

Редактор А.Orap

Корректор М.Максимишинец

Заказ 2666/48 Тираж 704 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д:. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

3 .13997 данному элементу И 7 группы, имеется сигнал временного интервала, то на выходе.этого элемента И появляется сигнал, который поступает через эле5 мент ИЛИ 9 на суммирующий вход счетчика 10 и фиксируется им. После поступления (и+1)-ro импульса на тактовый вход регистра 6 в последнем оказывается записанным нулевой код, f0 вследствие этого появляются единичный сигнал на выходе элемента ИЛИ-НЕ

8 и нулевой на выходе элемента НЕ

Если хотя бы на одной из шин 11 имеется сигнал, то описанный цикл работы устройства повторяется.

При отсутствии сигналов временных интервалов на всех шинах 11 в то время, когда в одном из разрядов регистра 6 записана I, сигнал на выходе 20 элемента ИЛИ 2 поддерживается сигналом с выхода элемента НЕ 1 и элемент

И 4 остается открытым, но на выходах элементов И 7 группы не формируются импульсы, так как на их вторых входах отсутствуют сигналы (вследствие от сут ствия сиги алов на шинах 1 1) .

В момент окончания данного цикла р боты, когда на выходе элемента

ИЛИ-НЕ 8 сформируется единичный сигнал, а на выходе элемента НЕ 1 нулевой, на выходе элемента ИЛИ 2 формируется нулевой уровень и закрывается элемент И 4, прекращая пропуск импульсов генератора 3 на такто- З5 вый вход регистра 6. Устройство переходит в исходное, состояние, в счетчике 10 фиксируется результат суммирования длительностей временных интервалов. 40

Формула изобретения

Устройство для суммирования временных интервалов, содержащее гене36

4 ратор тактовых импульсов, сдвиговый регистр, счетчик, первый и второй элементы ИЛИ, элемент ИЛИ-НЕ, и информационных входных шин, выходную шину, установочную шину, причем разрядные выходы сдвигового регистра соединены с входами элемента ИЛИ-НЕ, выход которого соединен с входом последовательной записи информации сдвигового регистра, выход второго элемента ИЛИ соединен с суммирующим входом счетчика, вход установки в "0 которого соединен с установочной шиной устрбйства, отличающееся тем, что, с целью повышения надежнос ти функционирования устройства, в него введены первый и второй элементы НЕ, элемент И, сигнальная шина и группа элементов И, причем первые входы элементов И группы соединены с выходом второго элемента HE вход которого соединен с выходом элемента

И и с тактовым входом сдвигового ре- гистра, разрядные выходы которого соединены соответственно с вторыми входами элементов И группы, третьи входы которых соединены соответственно с и информационными входными шинами устройства и с и входами первого элемента ИЛИ, (и+1)-й вход которого соединен с выходом первого элемента

НЕ, вход которого соединен с выходом элемента ИЛИ-НЕ, выход первого элеt мента ИЛИ соединен с сигнальной шиной устройства и с первым входом элемента

И, второй вход которого -.оединен с выходом генератора тактовых импульсов, выходы элементов И группы соединены с входами второго элемента ИЛИ, а раз-. рядные выходы счетчика соединены соответственно с выходной шиной устройства.
