Способ питания газоразрядных ламп

Способ питания газоразрядных ламп

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Цель изобретения - повышение КПД усТр-в питания и экономия электротехнических материалов. Способ заключается в том, что лампу зажигают и поддерживают в проводящем состоянии от источника напряжения повышенной частоты, причем мощность, получаемую лампой от основного источника, стабилизируют только при достижении его напряжением величины критического напряжения . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЫаДЦ;)-;. r„

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

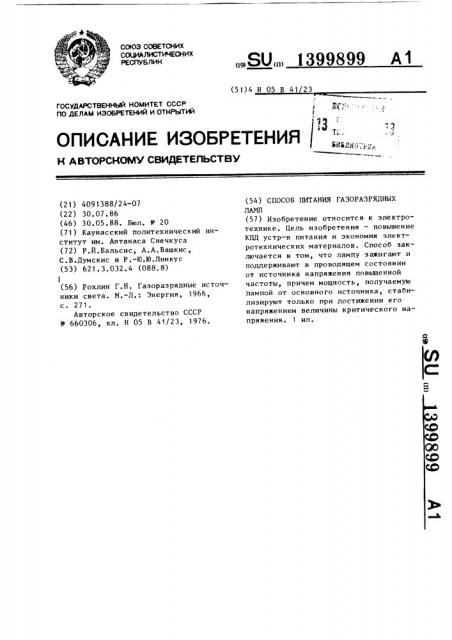

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTI44 (21) 4091388/24-07 (22) 30,07.86 (46) 30.05.88. Бюл. К 20 (71) Каунасский политехнический институт им. Антанаса Снечкуса (72) P.Й.Бальсис, А.А.Вашкис, С.В.Думскис и P Þ.Þ.Ëèíêóñ (53) 621.3.032.4 (088.8)

1 (56) Рохлин Г.Н ° Газоразрядные источники света. M.-Ë.: Энергия, 1966, с. 271.

Авторское свидетельство СССР

9 660306, кл. Н 05 В 41/23, 1976.

„„SU„„1399899 А1 (51)4 Н 05 В 41 23 (54) СПОСОБ ПИТАНИЯ ГАЗОРАЗРЯДНЫХ

ЛАМП (57) Изобретение относится к электротехнике. Цель изобретения — повышение

КПД ус rр-в питания и экономия электротехнических материалов. Способ заключается в том, что лампу зажигают и поддерживают в проводящем состоянии от источника напряжения повышенной частоты, причем мощность, получаемую лампой от основного источника, стабилизируют только при достижении его напряжением величины критического напряжения. 1 ил.

1399899

Изобретение относится к электротехнике и может быть использовано для питания газоразрядных ламп.

Цель изобретения — повышение КПД устройств питания и экономия электро5 технических материалов.

На чертеже приведены зависимости мощности лампы Р„ от напряжения ос" новного источника для известного 10 (кривая 1) и предлагаемого (кривая 2) способов.

Способ осуществляют следующим образом.

При питании газоразрядной лампы от источника электроэнергии повышенной частоты, поддерживающей лампу в проводящем состоянии, и от основного источника, обеспечивающего горение лампы, мощность, получаемую лампой от этого источника, стабилизируют только при достижении его напряжением величины критического напряжения на лампе.

Согласно предлагаемому способу 25 лампы работают следующим образом.

Источником напряжения любой формы повышенной частоты лампы зажигаются и поддерживаются в проводящем состоянии. Основную часть мощности (более 3р

95Х от мощности лампы) лампы получают безбалластно от основного источника. В аварийных режимах, когда напряжение основного источника достигает или превышает величину критического значения U (из-за колебаний питаю"Р щегб напряжения, разброса параметров ламп, изменения напряжения ламп при их нагреве и старении), подача мощности лампам от основного источника ста-40 билизируется и режим работы ламп не нарушается (кривая 2).

Таким образом, обеспечивается нормальная работа ламп даже в тех случаях, когда мощность, потребляемая от источника напряжения повышенной частоты, практически равна нулю. При питании по известному способу ламп превышение напряжением основного источника

U величины критического напряжения приводит к разрушению ламп (кривая 1). Поэтому для обеспечения надежной работы напряжение основного источника при этом необходимо подбирать на 25-30К ниже критической величины, что определяет мощность (25-307. от мощности ламп), необходимую для поддержания горения ламп.

В предлагаемом способе такой аварийный режим исключен, что позволяет подобрать напряжение основного источника вплоть до критического значения и значительно снизить (5-10 раз по сравнению с известным) мощность источника электроэнергии повьппвнной частоты. При этом стабилизация мощности основного источника не требуется, так как вольтамперная характеристика лампы относительно основного источника является возрастающей. Стабилизация мощности, потребляемой лампой от основного источника, происходит в тех редких случаях, когда его напряжение превышает критическое значение, поэтому влияние этой стабилизации на

КПД и расход электротехнических материалов незначительные.

Формула и з о б р е т е н и я

Способ питания газоразрядных ламп, включающий поддержание лампы в проводящем состоянии источником электроэнергии повышенной частоты и подачу ей энергии от основного источника, отличающийся тем, что, с целью повышения КПД устройств питания и экономии электротехнических материалов, мощность, получаемую лампой от основного источника, стабилизируют только при достижении его напряжением величины критического напряжения.
