Узел электрического соединителя

Узел электрического соединителя

Иллюстрации

Показать все

Реферат



Изобретение относится к злектротёхннке . Цель изобретения nosw; тение удобства эксплуатации. Узел , электрического соединителя содержит ; корпус f колодку с контактами 2 я устройство фиксации кабеля, вылолнек .кого ,в виде патрубка 3 с .косыми раз- . резами 4 и выступами 5, занимающими часть дуги между разрезами. Изобрв тение обеспечивает возможность Hcnojlb- зоваиия кабелей с наружным диаметром широкого диапазона. 3 lui.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 01 К 13/56 еск 4Щ .

300063Ы"

Q jfg f8

БИБс ;:ИО < 4

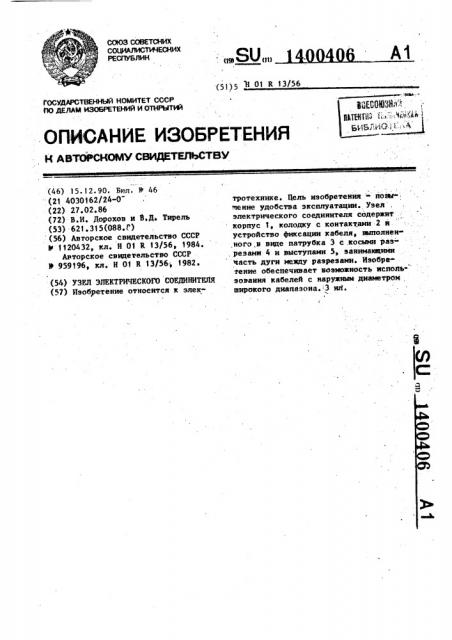

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬЮ КОМИТЕТ СССР

tlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ1Ф (46) 15. 12. 90. Бюл. М 46 (21 4030162/24-0 (22) 27.02.86 (72) S.И. Дорохов и В.Д, Тирель (53) 621. 315(088. f ) (56) Авторское свидетельство СССР

М 1120432 кл. Н 01 R 13/56, 1984.

Авторское свидетельство СССР

У 959196, кл. Н 01 R 13/56, 1982е (54) УЗЕЛ ЭЛЕКТРИЧЕСКОГО СОЕДИНИТЕЛЯ (57) Изобретение относится к электротехнике. Цель изобретения - порчеwe удобства эксплуатации. Узел электрического соединителя содержит корпус 1, колодку с контактами 2 и устройство фиксации кабеля, выполнен" .ного,в виде патрубка 3 с,косымн раэ. реэамн 4 и выступами 5, эанимамцими асть дуги между разрезами. Изобретение обеспечивает воэмоиность исполь- зования кабелей с нарумяним диаметром широкого диапазона. 3 ип.

1400406

Изобретение относится к электротехнике.

Целью изобретения является расширение функциональных возможностей и удобство эксплуатации.

На фиг. 1 изображен соединитель с частичным разрезом; на фиг.2 — поперечный разрез патрубка (разрез А-А

, на фиг.f) s месте расположения банда-

,,жа; на фиг.З - тот же, разрез при сво"

,бодном состояниии лепестков патрубка.

Узел электрического соединителя содержит корпус 1, колодку с контактами 2, патрубок 3, выполненный из 15 .эластичного материала с лродольными

1 разрезами 4 и наружными выступами 5. Продольные разрезы выполнены равно,наклонными к плоскостям, касательным к наружной поверхности натрубка, а 2О выступы занимают часть дуги между соседними разрезами.

Бандаж 6, наложенный на концевую часть патрубка, обжимает его лепестки 7 вокруг жгута или кабеля 8. 25

Эксплуатация электрического соединителя производится следукщим образоме

После распайки кабеля 8 на контакты колодки 2 и соединения корпуса t с ЗО патрубком 3 накладывают бандаж 6 на онцевую.часть патрубка. При этом, сли наружный диаметр кабеля .8 меньше нутреннего диаметра патрубка, то концы лепестков 7 располагают вокруг жгута с взаимным перекрытием, как изображено на поперчном сечении на фиг.

2. Выступы 5 предотвращают соскальзывание бандажа 6 с конца патрубка, удерживающего кабель 8 от продольного смещения.

Повышение удобства эксплуатации соединителя достигается за счет у рощения конструкции и воэможностИ удобного перекрытия лепестков при малых диаметрах кабеля за счет равнонаклонных разрезов к наружной поверхности патрубка и выступов, не мешающих обжатию лепестков.

Формула изобретения

Узел электрического соединителя,содержащий корпус, в котором установлена колодка с контактами, и устройство фиксации кабеля, выполненное в виде патрубка из эластичного материала с разрезами, наружными выступами и бандажом на .конце, о т л и ч а.юшийся тем, что, с целью расширения функциональных возможностей и . удобства эксплуатации, плоскости разрезов патрубка равнонаклонены к плоскостям, касательным к наружной поверхности патрубка, а наружные, выступы занимают часть дуги между соседними разрезами.

1400406

8 8

Составитель Н. Kyxapesa

Техред М.Дидык Корректор Г. Репетник

Редактор Е. Зубиетова

«« « Ю

Заказ 4334

Тираж 4!3 Подписное

RHHHIIH Государственного комитета СССР по делаи изобретений и открытий

113035 Москва, Ж-35, Рауаская наб., д. 4!5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
