Реферат



Изобретение относится к устройствам для распыпивания жидкостей н может быть нспользовано для увлажнения воздуха, а также для жидких добавок и при окраске поверхностей. Цель - повышение дисперсности и равномерности распределения частиц жидкости по высоте факела. Для зтого устройство для распыпивания жидкости снабжено треугольными элементами (Э) , жестко соединенными оснЪваниями с периферийной кромкой приводного диска и расположенными с образованием расширяющейся конической поверхности. На боковых кромках ТЭ выполнены бортики высотой, уменьшающейся до нуля к вершине прямоугольных элементов. ТЭ наклонены к оси диска под углом, выбранным равным от О до 90. 1 з.п. ф-лы, 3 ил. (Л

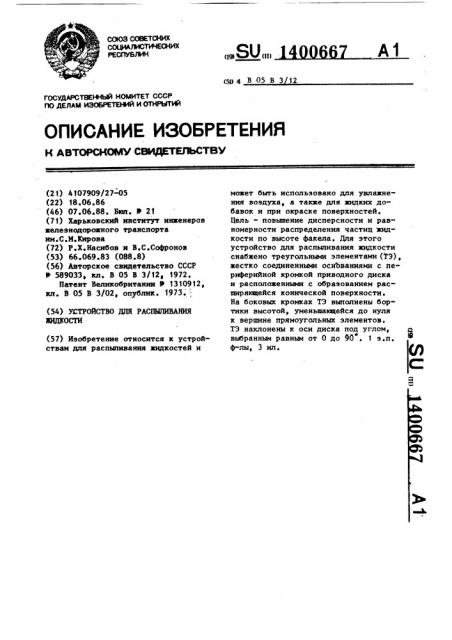

СООЭ COBETCHHX

COllHAЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (1% (И) (50 4 В 05 В 3

OllHGAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГПФ (21) 4107909/27-05 (22) 18.06.86 (46) 07.06.88. Бия. Ф 21 (71) Харьковский институт иншенеров шелеэнодорошного транспорта им.С.М. Кирова (72) P.Õ.Íàñèáîâ и В.С.Софронов (53) 66.069.83 (088.8) (56) Авторское свидетельство СССР

В 589033 кл. В 05 В 3/12р 1972.

Патент Великобритании IP 1310912, кл. В 05 В 3/02, опублик. 1973; (54) УСТРОЙСТВО ДЛЯ РАСПЫЛИВАНИЯ

ЗИД1(ОСТИ (57) Изобретение относится к устройствам дпя распыпивания жидкостей и монет быть использовано для увлазнения воздуха, а такке для жидких добавок и при окраске поверхностей.

Цель — повышение дисперсности и равномерности распределения частиц )кидкости по высоте факела. Для этого устройство для распыпивания иидкости снабкено треугольными элементами (7Э), шестко соединенными оснЪваннями с периферийной кромкой приводного диска и располошенньыни с образованием расширякщейся конической поверхности.

На боковых кромках ТЭ выполнены бортики высотой, уменьшакщейся до нуля к вершине прямоугольных элементов.

ТЭ наклонены к оси диска под углом, выбранным равным от 0 до 90 . 1 э.п. ф-лы, 3 нл.

1400667

Изобретение относится к устройствам для распыпения жидкостей и может быть использовано для увлажения воздуха, а также для введения жидких добавок и при окраске поверхностей.

Целью изобретения является повышение днсперсности и равномерности распределения частиц жидкости по высоте факела. 10

На фиг.1 изображено устройство для распыливания жидкости; на фиг.2— треугольный элемент; на фиг.3 — сечение А-А на фиг.2.

Устройство содержит емкость 1 для жидкости и вертикально установленный в ней усеченный полый корпус 2, обращенный меньшим основанием внутрь емкости 1. С болыпим основанием усеченного конуса 2 соединен приводной диск20

3 с отверстиями 4, сообщенными с полостью усеченного конуса 2.

С периферийной кромкой диска 3 жестко соединены основанием треугольные элементы 5, расположенные в форме2 расширяющейся конической поверхности.

На боковых кромках треугольных элементов 5 выполнены бортики 6 высотой, уменьшающейся до нуля к вершине треугольных элементов. Треугольные элементы могут быть выполнены с наклоном к оси диска 3 под углом в пределах от Одо 90

Устройство работает следующим образом.

При вращении диска 3 с полым усеченным конусом 2 жидкость из емкости

1 поднимается по внутренней поверхности конуса 2 и выходит через отверстия 4 на поверхности диска 3 и треугольных элементов 5. Жидкость накапливается у бортиков 6 и распыляется с их кромок, образуя факел распыпа..

Выполнение бортиков с высотой, уменьшающейся к вершине треугольных элементов, обеспечивает распыление жидкости по всей высоте треугольных элементos, что повышает дисперсность распыпа, равномерность распределения частиц жидкости по высоте факела и эффективность использования распыпяемой жидкости.

Формула изобретения

1. Устройство для распыливания жидкости, содержащее емкость для жидкости, установленный в ней усеченный полый корпус, обращенный меньшим основанием внутрь емкости, и соединенный с большим основанием усеченного конуса приводной диск с отверстиями, сообщенными с полостью усеченного конуса, о т л и ч а ю щ е е с я тем, что, с целью повышения дисперсности и равномерности распределения частиц жидкости по высоте факела, оно снабжено треугольными элементами, жестко соединенными основанием с периферийной кромкой диска и расположенными с образованием расширяющейся конической поверхности, при этом на боковых кромках треугольных элементов выполнены бортики с высотой, уменьшающейся до нуля к вершине треугольных элементов.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что треугольные элементы наклонены к оси диска под углом, выбранным равным от О до 90

1400667

Фиг. 2
