Прокатная клеть с перекосом валков в горизонтальной плоскости

Прокатная клеть с перекосом валков в горизонтальной плоскости

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕГНИХ

РЕСПУБЛИК (19) (11) (512 4 В 21 В 13/14 37/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4126008/31-02 (22) 26.06.86 (46) 07.06.88. Вюл. ¹ 21 (71) Московский институт стали и сплавов (72) В.Н. Хлопонин, В.В. Капнин, А.Н. Чиченев и Г.В. Ашихмин (53) 621.771.2.06(088.8) (56) Авторское свидетельство СССР № 440174, кл. В 21 В 37/04, 1971.

Iron and Steel Engineer, 1984, 10,,р. 26-33 ° (54) ПРОКАТНА (KJIETb C IIEPEKOCOM

ВАЛКОВ В ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ (57) Изобретение относится к области прокатного производства, а .более конкретно к прокатке полос и лент из черных и цветных металлов и сплавов. Пель изобретения — расширение возможности воздействия на поперечный профиль полосы. Вращением нажимных винтов 14 поворачиваются кассеты 2. Вместе с ними разворачиваются валки 6. Перекос валков позволяет воздействовать на профиль полосы.

3 ил.

1400678

Изобретение относится к прокатному произнодству, а более конкретно к прокатке полос и лент из черных и цветных металлов и сплавов.

Целью изобретения является расши5 рение возможностей ноздействия на поперечный профиль полосы.

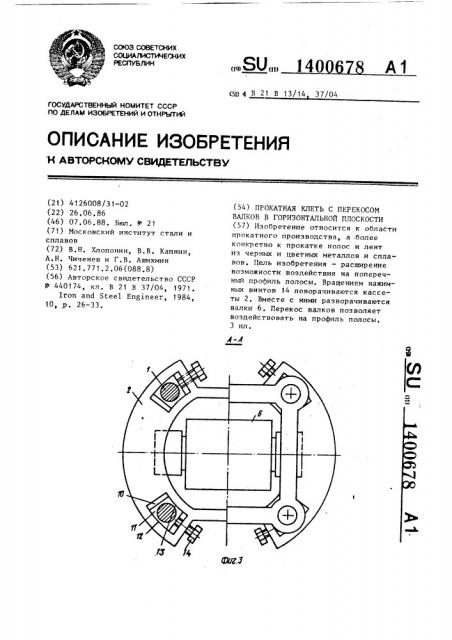

На фиг,1 дана предлагаемая клеть, ниц сбоку, на фиг,2 — то же, вид спереди; ня фиг.3 — разрез А-А на фиг.2.

Прокатная клеть имеет станину со стойками 1 и кассетами 2-5, в которых установлены подушки опорных 6,7 и рабочих 8,9 валков (фиг.1 и 2).

Кассета верхнего опорного валка 6 имеет четыре окна 10, в каждом из которых расположен сухарь 11, образующий со стойками 1 и кассетой 2 2р подвижное сечение (фиг.3). При этом сухарь 11 контактирует с кассетой

2 по двум эквидистянтным цилиндрическим поверхностям 12 и 13, очерченным окружностями с центром 0 н центре 25 бочки валка 6. Привод перекоса валков выполнен в виде нинтового механизма

14, который установлен в кассете

2 н каждом окне 10 с упором в сухарь

11. Кассеты 3,4, кассеты 8,9 рабочих Зр валков и кассета 5 нижнего опорного валка 7 выполнены аналогично. Вместо винтового механизма 14 в качестве приводя перекоса валков можно, например, использовать гидроцилиндры.

Прокатная клеть работает следующим образом.

При необходимости перекоса одного из валков, например верхнего опорного 4 валка 6 в горизонтальной плоскости (фиг.3), откручивают на одинаковую величину первую пару нажимных винтов

14, расположенных диагонально. После этого закручивают ня ту же величину вторую пару нажимных винтов 14, которые упираются н сухари 11. Поскольку сухари 11 охватывают неподвижную стойку 1 станины, закручивание второй пары винтов 14 приводит к повороту кассеты 2 до упора сухарей 11 в первую пару винтов 14 по или против часовой стрелки в зависимости от того, какие пары винтов откручиваются и закручиваются. Возможность поворота кассеты 2 обеспечивается тем, что сухари и кассета контактируют друг с другом по двум эквидистантным цилиндрическим поверхностям 12 и 13, очерченным окружностями с центром н точке О, расположенной в середине бочки валка 6.

Механизмом перекоса валков в горизонтальной плоскости снабжен каждый валок прокатной клети. Тем самьм любой из валков прокатной клети может быть повернут на требуемый угол независимо от величины и направления угла перекоса других валков, чем существенно расширяется возможность воздейстния на поперечный профиль полосы. Например, в прокатной клети кварто для регулирования профиля полосы опорных валков, только рабочих валков, одновременно опорных и рабочих валков попарно, одновременно попарно опорных и попарно рабочих валков. Дополнительно нозможно регулирование профиля полосы индивидуальным перекосом любого отдельно взятого валка и прокатной клети.

Формула и з о б р е т е н и я

Прокатная клеть с перекосом валков в горизонтальной плоскости, содержащая станину со стойками, валки с подушками и привод перекоса валков, о т л и ч а ю ш а я с я тем, что, с целью расширения возможностей воздействия на поперечный профиль полосы, она снабжена кассетами, и каждой из которых установлены подушки одного из валков, при этом каждая кассета снабжена четырьмя окнами с размещенными в каждом из них сухарем, охватывающим стойку станины и образующим со стойкой и кассетой подвижное соединение, при этом сухарь и кассета контактируют друг с другом по двум эквидистантным цилиндрическим поверхностям, очерченным окружностями с центром в середине бочки валка, а привод перекоса валков выполнен в виде винтового механизма, установленного в каждом окне кассеты и упирающегося н сухарь. 400678

Фиг. 1

1400678
