Изобретение относится к прокатке и может быть использовано в устройстве прокатных валков для производства труб, пруткоб и др. профилей. Цель изобретения - упрощение конструкции валка, его сборки и разборки . Составной прокатный валок содержит бандаж, содержащий пять секторов взаимодействующих между собой радиальными торцовыми поверхностями. Бандаж содержит замковый сектор 5, имеющий торцовые поверхности, параллельные оси валка. Твердосплавная вставка вьтолнена в виде кольца и установлена в пазу бандажа. При сборке каждый из секторов бандажа заводится в центральное отверстие кольцевой вставки и пазом охватывает ее. Последним вставляется замковый сектор. Радиальным натяжением секторы надвигаются на в вставку и здтягиваются. Данная конструкция упрощает сборку и разборку валка. Упрощается крепление вставки на бандаже. 2 ил. (6 О)

СО(03 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕС(ЪБЛИН (19) (11) (51) 4 В 2! В 27/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 4 106059/23-02 (22) 12.08.86 (46) 07.06,88, Бюл. )(2 1 (71) Всесоюзный научно-исследовательский и проектный институт туго. плавких металлов и твердых сплавов (72) А.Н ° Блинков, П.В. Беляев, Н.В. Проценко, К.А. Шиканов и В.С. Рыжеванов (53) 621.771.068(088.8) (56) Авторское свидетельство СССР

Ф 663455, кл. В 21 В 27/00, 1971. (54) СОСТАВНОЙ ПРОКАТНЫЙ ВАЛОК (57) Изобретение относится к прокатке и может быть использовано в устройстве прокатных валков для производства труб, прутков и др. профилей.

Цель изобретения — упрощение конструкции валка, его сборки и разборки. Составной прокатный валок содержит бандаж, содержащий пять секторов взаимодействующих между собой радиальными торцовыми поверхностями. Бандаж содержит замковый сектор 5, имеющий торцовые поверхности, параллельные оси валка. Твердосплавная вставка выполнена в виде кольца и установлена в пазу бандажа. При сборке каждый из секторов бандажа заводится в центральное отверсТие кольцевой вставки и пазом охватывает ее. Последним вставляется замковый сектор. Радиальным натяжением секторы надвигаются на в вставку и затягиваются. Данная констФ рухция упрощает сборку и разборку валка. Упрощается крепление вставки на бандаже ° 2 ил.

1400681

Изобретение относится к обработке металлов длнлением, а именно к инструменту для прокатных станов, и может быть использовано для произнодстнл труб, прутков и других профилей.

Цель изобретения — упрощение конструкции валка, его с.борки и разборки. 1О

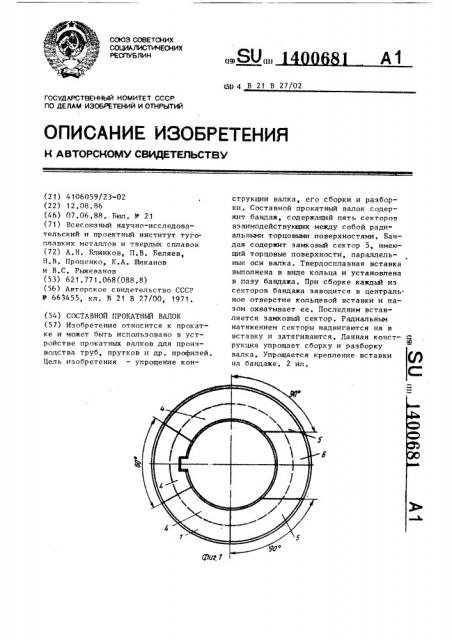

На фиг.1 показан предлагаемый валок, вид спереди; нл фиг.2 — то же, вид сверху.

Составной прокатный валок содержит ocb 1, бандаж 2, несущий кольце- 15 ную твердос.плавную вставку 3. Бандаж содержит пять секторов 4 и S и один замковый сектор 6. Плоскости секторов 4, контактирующих один с другим, о составляют угол 60, их торцовые по- 2О верхности выполнены радиальными. Плоскости секторов 4, контактирующих с замковым сектором и со смежными сека торами 4, составляют угол 90 . Торцовые поверхности замкового сектора 6 25 и торцовые поверхности смежных с ним секторов выполнены параллельными продольной оси вллкл.

Выполнение бандажа из меньшего количества секторон невозможно, посколь- О ку размер каждого из них превышает отверстие диаметра тнердоспланной вставки для сбора бандажа.

Изготовление бандажа из более чем шести секторов вызывает технологические трудности н уменьшении заэорон зл счет увеличения числа сопрягаемых плоскостей при изготовлении секторов и снижения жесткости бандажа при эксплуатации. Таким образом, рациональной является конструкция бандажа, изготовленного из пяти секторов

4 и 5 H одного замкового сектора 6.

Нл рабочей поверхности бандажа выпол45 нен плз, в нормальном сечении которого равнобедренная трапеция, большее основание которой расположено на рабочей поверхности бандажа. Угол наклона боковых поверхностей к основанию трапеции равен углу самоторможени.

Тнердоспллвная вставка выполнена с поперечньи сечением, соответствующим форме паза, с теми же углами наклона боковых поверхностей к основанию.

Сборка валка осуществляется следующим образом.

Секторы и бандаж через отверстие тнердосплавной вставки укладываются на нее. Последним укладывается замковый элемент, Уложенные таким образом секторы вместе с тнердосплавной вставкой надевают на специальную оправку и усилием изнутри (разжатием) производят окончательную сборку.

Для замены изношенного бандажа достаточно выбить замковый элемент вала и заменить тнердосплавную вставку.

В процессе работы бандаж 2 вращается от оси. Необходимый крутящий момент с оси передается коническими поверхностями торцов твердосплавной вставки, посаженной в пазы бандажа, и зависит от величины натяга между кими .

Таким образом, предлагаемый валок позволяет повысить стойкость эа счет исключения концентраторов напряжений в твердосплавном бандаже, способствует снижению трудоемкости и времени сборки и разборки валка, что повышает его технологичность.

Формула изобретения

Составной прокатный валок, содержащий ось, бандаж, несущий кольцевую твердосплавную вставку, о т л и ч аю m и и с я тем, что, с целью упрощения конструкции валка, его сборки и разборки, бандаж выполнен составным из секторов, контактирующих между собой радиальными торцовыми поверхностями, и замкового сектора, причем торторцовые поверхности замкового сектора и смежных с ним секторов расположены параллельно продольной оси валка.
