Устройство для опрессовки колец трубопроводов

Устройство для опрессовки колец трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения и может быть использовано преимущественно в автомобильной промышленности и на автотранспортных предприятиях при монтаже трубопроводов газобаллонной аппаратуры автомобилей, работающих на сжатом природном газе. Цель - повышение производительности и качества опрессовки. Устройство состоит из вала 1 с полостью 16 для размещения кольца (к) 14 трубопровода 15 и гайки (Г) 18, осуществляющей опрессовку К 14. При соединении резьбы Г 18 с резьбой вала I Г 18 прижимает К 14 к конической полости 16 и, производя его деформацию , осуществляет опрессовку К 14 и формирование конусности.1 з.п. ф-лы, 2 шт.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.SU

29 А1 (51) 4 В 21 О 41/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

5 /J

Щ/2. 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4079477/25-27 (22) 14,04.87 (46) 07,06.88. Бюл. N 21

{75) В.И.Качмарский и В.Р Маньковский (53) 621.774.72 (088,8) (56) Авторское свидетельство СССР

1214288, кл. В 21 0 41/04, 29,11.84, (54) УСТРОЙСТВО ДЛЯ ОПРЕССОВКИ КОЛЕЦ

ТРУБОПРОВОДОВ (57) Изобретение относится к области машиностроения и может быть использовано преимущественно в автомобильной промышленности и на автотранспортньм предприятиях при монтаже трубопроводов газобаллонной аппаратуры автомобилей, работающих на сжатом природном газе. Цель — повышение производительности и качества опрессовки. Устройство состоит из вала 1 с полостью 16 для размещения кольца (К) 14 трубопровода 15 и гайки (Г)

18, осуществляющей опрессовку К 14.

При соединении резьбы Г 18 с резьбой вала l Г 18 прижимает К 14 к конической полости 16 и, производя его деформацию, осуществляет опрессовку

К 14 и формирование конусности.l s.n. ф-лы, 2 ил, 14007

Изобретение относится к машиностроению и может быть использовано, преимущественно, в аВтомобильной промьппленности и автотранспортных предприятиях при монтаже трубопроводов, работающих на сжатом природном тазе.

Цель изобретения — повышение производительности и качества опрессовки.

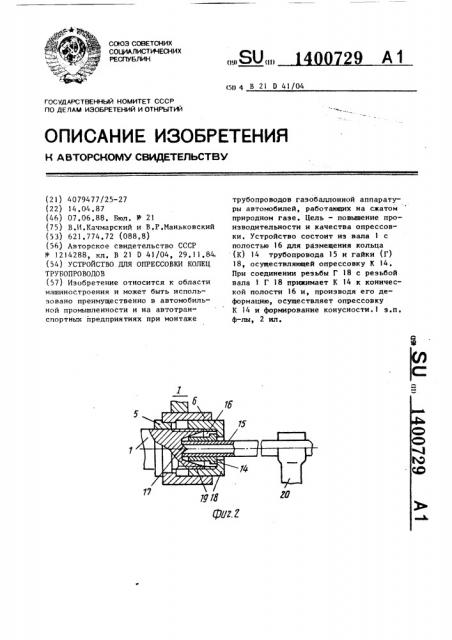

На фиг.1 представлено устройство, общий вид,на фиг.2 — узел I на фиг.1, Устройство для опрессовки колец трубопроводов содержит вал 1, выполняющий роль рабочего органа, гайку

2, предназначенную для соединения ва" ла с муфтой .3 привода 4, втулку 5, предназначенную для фиксации на валу механизма, предотвращающего от проворота средства оцрессовки, ханизм состоит из головки 6, жестко соединенной со штангой 7, которая через осевую прорезь крепится шарнирно к неподвижной части 8 привода с помощью упорного болта 9, шайбы (О, втулки

11, стакана 12 и прижимного болта

13. Опрессовке подлежит кольцо 14 трубопровода 15. В торце вала 1 вы- . полнена полость 16 с выступом 17.

Средство опрессовки выполнено в виде пакидной гайки 18, входящей в зацепление с резьбой 19 на валу l. .Дпя базирования трубопроводов служат подставки 20.

Устройство работает следующим образом, 10

Для опрессовки кольца !4 трубопровод 15 устанавливают торцом в коническую полость 16 вала 1 так, чтобы центрирующий выступ 17 вошел в отверстие трубопровода 15. После этого вводят накидную гайку 18 в головку 6 до соприкосновения резьбы с резьбой

19 на валу 1. Включают привод с направлением вращения вала, соответствующим ввинчиванпю гайки. Войдя в резьбовое зацепление с валом, гайка

29 2

18 прижимает кольцо 14 к конической полости и в результате его деформации происходят опрессовка и формирование конусности. При достижении технологически необходимой величины крутящего момента вал 1 отсоединяется от привода с помощью муфты Э и процесс опрессовки прекращается.

Включается реверс привода, гайка 18 отсоединяется от вала и трубопровод чбирается °

Применение предлагаемого устройства обеспечивает повышение производительности и удобства труда; улучшение качества работ, а также использование существующих технологических средств в качестве привода устройства.

Формула изобретения

1. Устройство для опрессовки колец трубопроводов, содержащее соединенный с приводом вал с полостью в торце, служащей для размещения обрабатываемого изделия, и средство опрессовки, установленное с возможностью поступательного перемещения от привода, о т л и ч а ю щ е е с я тем, что, С целью повышения производительности и качества опрессовки, полость выполнена в виде усеченного конуса, обращенного большим основанием к средству для опрессовки, в основании полости выполнен центрирующий выступ, а на наружней поверхности вала в зоне расположения полости — резьба, при этом средство. для опрессовки выполнено в виде служащей для установки на трубопроводе гайки с резьбой на внутренней поверхности для соединения с валом и меха изма предотвращения ее от проворота.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что механизм предотвращения от проворота гайки выполнен в виде втулки, установленной жестко на валу, размещенной на втулке головки и жестко соединенной с неподвижной частью привода вала.

I400729

Составитель И. Капитонов

Техред М.Ходанич

Корректор М.Максимишинец

Редактор А.Мотыль

Тираж 709 Подписно е

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2698/11

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
