Реферат

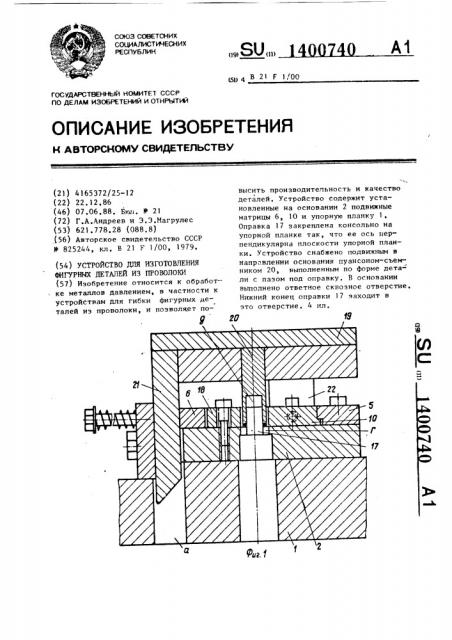

Изобретение относится к обработке металлов давлением, в частности к устройствам для гибки фигурных деталей из проволоки, и позволяет по9 высить производительность и качество деталей. Устройство содержит установленные на основании 2 подвижные матрицы 6, 10 и упорную планку 1. Оправка 17 закреплена консольно на упорной планке так, что ее ось перпендикулярна плоскости упорной планки . Устройство снабжено подвижным в направлении основания пуансоном-съемником 20, выполненным по форме детали с пазом под оправку, В основании выполнено ответное сквозное отверстие. Нижний конец оправки 17 заходит в это отверстие. 4 ил. 2019 V.L о (Л иг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (111 (51) 4 В 21 Г 1/ 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5

f0

17

ГОСУДАРСТВЕННЫЙ HOMHTFT СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4)65372/25-12 (22) 22.12.86 (46) 07.06.88. Бюл. У 21 (72) Г.А.Андреев и Э.Э.Магрулес (53) 621.778,28 (088.8)

{56) Авторское свидетельство СССР

Ф 825244, кл. В 21 Е 1/00, 1979. (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ

ФИГУРН11Х ДЕТАЛЕЙ ИЗ ПРОВОЛОКИ (57) Изобретение относится к обработке металлов давлением, в частности к устройствам для гибки фигурных деталей из проволоки, и позволяет повысить производительность и качество деталей. Устройство содержит установленные на основании 2 подвижные матрицы 6, 10 и упорную планку 1.

Оправка 17 закреплена консольно на упорной планке так, что ее ось перпендикулярна плоскости упорной планки. Устройство снабжено подвижным в направлении основания пуансоном-съемником 20, выполненным по форме дета= ли с пазом под оправку. В основании выполнено ответное сквозное отверстие.

Нижний конец оправки 17 заходит в это отверстие. 4 ил.

1400740 ли.

Оправка 17 расположена в центре основания 2, закреплена (или выполнена зацело) консольно на упорной планке 16 так, что ее ось перпендикулярна плоскости упорной планки 16, при этом ее нижний конец заходит в отверстие„г" основания 2. Рядом с оправкой 17 на основании 2 закреплен упор 18, образующий с оправкой 17 ручей для проволоки.

50

На верхней подвижной плите 19 за- ° креплены пуансон-съемник ?0 и два клина 21 и 2".. Пуансон-съемник 20

I выполнен ио форме детали с пазом„д

Изобретение относится к обработке металлов давлением и может быть использовано при изготовлении деталей иэ проволоки с петлей на конце. 5

Цель изобретения — повышение производительности и качества деталей.

На фиг.l изображено устройство, продольный разрез; на фиг.2 — гибочные матрицы н исходном положении; 10 на фиг.3 — то же, в конечный момент гибки; на фиг.4 — пуансон — съемник.

На нижней неподвижной плите -1 установлено основание 2, на котором штифтами закреплены направляющие 15 плиты 3 — 5. Между направляющими плитами 3 и 4 расположена матрица 6 предварительной гибки. Она закреплена винтами 7 на планке 8 и подпружи-: нена относительно основания 2 пружи- 20 нами 9. Под матрицей 6 в основании

2 выполнено окно „а .

Между направляющими плитами 4 и 5 с воэможностью перемещения перпендикулярно направлению перемещения матрицы 6 установлена матрица 10 окончательной гибки. Она закреплена на планке 11 винтом 12 и подпружинена относительно основания 2 пружиной 13.

Под матрицей 10 в основании 2 выпол- 30 нено окна „б.

В направляющей плите 3 выполнен паз „в" для захода проволоки 14. В направляющей плите 4 закреплен регулируемый упор 15, ограничивающий продольное перемещение проволоки. На против направляющей плиты 3 и матрицы 6 на основании 2 штифтами закреплена упорная планка 16 для ограничения бокового смещения проволоки. 40

Между плитой 3 и упорной планкой 16 в основании 2 и плите 1 выполнено сквозное отверстие „г по форме детапод оправку 17 и пазом,е" по высоте направляющей плиты 3, Устройство работает следующим образом.

Проволока 14 подается в паз„в направляющей плиты 3 между упором 18 и оправкой 17 до упора 15, после чего осуществляется ее отрезка (отрезной узел не показан). При перемеще- нии верхней плиты 19 вниз клин 21 начинает перемещать матрицу 6 к оправке 17. Клин 21 заходит в окно а" основания 2, при этом матрица 6 отгибает один конец заготовки по оправке на 90, а прямой участок заготовки перемещает к отверстию „г основания 2. После этого клин 22 заходит в окно„б, приводя в движение матрицу 10, которая осуществляет окончательную гибку проволоки вокруг оправки 17. В этот момент деталь полностью располагается над отверстием „г" основания 2.

При дальнейшем перемещении плиты

19 пуансон-съемник 20 заходит в отверстие„г" основания 2, проталкивает готовую деталь через отверстие„г, снимая ее с оправки 17, при этом осуществляется калибровка отогнутого участка детали.

Деталь сталкивается пуансоном 20 в тару. После этого верхняя плита 19 поднимается, возвращая в исходное положение клинья 21, 22 и пуансонсъемник 20. Пружины 9 и 13 возвращают в исходное положение гибочные матрицы 6 и 10, !

Предлагаемое устройство позволяет повысить качество, так как обеспечивает калибровку деталей, что уменьшает распружинение деталей после гибки.

Кроме того, предлагаемое устройство обеспечивает удаление деталей

"напровал", вследствие чего повышается производительность, а также обеспечивает автоматизацию процесса гибки, формула изобретения

Устройство для изготовления фигурных деталей из проволоки, содержащее установленные на основании приводные гибочные матрицы, упорную планку для ограничения бокового смещения проволоки и оправку, о т л и1400740 ч ающе е с я тем, что, с целью повышения производительности и качества деталей, оно снабжено установленным с воэможностью перемещения в направлении основания пуансономсъемником, выполненным по форме детали и имеющим паэ под оправку, в основании выполнено ответное пуансону сквозное отверстие, оправка закреплена консольно на упорной планке

5 так, что ее ось перпендикулярна плоскости упорной планки, а ее нижний конец расположен в отверстии основаноя.

1400740
