Кассетная установка для изготовления железобетонных изделий

Кассетная установка для изготовления железобетонных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к кассетным установкам для изготовления железобетонных изделий. Изобретение позволяет снизить энергозатраты установки путем снижения интенсивности колебаний распорной рамы благодаря тому, что распорная рама выполнена составной, состоящей из шарнирно соединенных продольных 14, 15 и поперечных 2, 16 балок, узлов 17 их .соединения, каждьй из которых выполнен в виде опорных пластин с отверстиями , двух распорных втулок между ними, пальца и фикcиpyюп иx болтов, расположенных по окружности относительно центра шарнира в отверстиях пластин с зазором. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

0 0 А2 (19) (11) 1504 В 28 В 7 24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOIVIY СВИДЕТЕЛЬСТВУ

dl/tM 75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1147570 (21) 3967999/29-33 (22) 05.09.85 (46) 07.06.88. Бюл. № 21 (71) Специальное конструкторское бю,ро "Кассетдеталь" (72) А. Н. Соколов и В. М. Бабич (53) 69.057.53(088.8) (56) Авторское свидетельство СССР

¹ 1147570, кл. В 28 В 7/24, 1983. (54) КАССЕТНАЯ УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ (57) Изобретение относится к кассетным установкам для изготовления железобетонных изделий. Изобретение позволяет снизить энергозатраты установки путем снижения интенсивности колебаний распорной рамы благодаря тому, что распорная рама выполнена составной, состоящей из шарнирно соединенных продольных 14, 15 и поперечных 2, 16 балок, узлов 17 их соединения, каждый из которых выполнен в виде опорных пластин с отверстиями, двух распорных втулок между ними, пальца и фиксирующих болтов, расположенных по окружности относительно центра шарнира в отверстиях пластин с зазором. 5 нл.

1400890

Изобретение относится к кассетным установкам для изготовления железобетонных изделий и является усовершенствованием известной кассетной ус- тановки по авт. св, У 1147570.

Цель изобретения — снижение энер" гоэатрат установки путем уменьшения интенсивности колебаний распорной рамы. 10

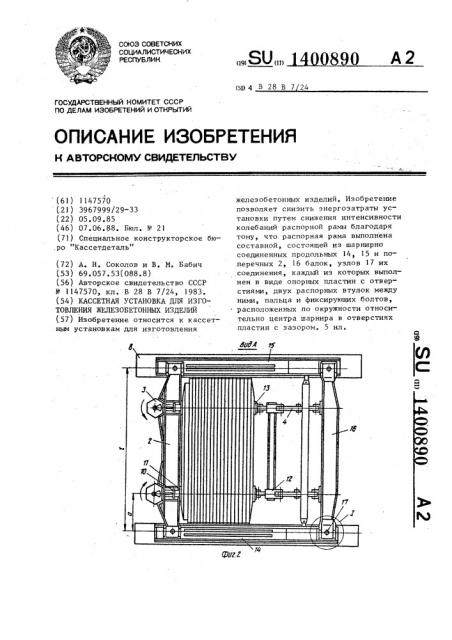

На фиг. 1 изображена установка, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — узел I на фиг. 2; на фиг. 4 — разрез Б-Б на фиг. 3; на фиг. 5 — разрез В-B на фиг. 3. 15

Кассетная установка содержит распорную раму 1 с вибробалкой 2, вибровозбудители 3, механизм 4 распалубки, кассетную форму с распорными конусами (не показана), состоящую из 20 неподвижной тепловой стенки 5, промежуточных тепловых стенок 6 и крайней подвижной стенки 7.

Распорная рама 1 установлена на основании 8 с помощью упругих опор 25

9. Вибробалка 2-жестко связана с вертикальными траверсами 10, снабжей ными опорными плитами 11, Со стороны подвижной стенки 7 установлены вертикальные траверсы 12 с опорными пли-30 тами 13. Траверсы 12 шарнирно связаны с механизмом 4 распалубки.

Опорные плиты 11 и 13 расположены соосно с распорными конусами не показаны) .

Распорная рама 1 кассетной установки выполнена составной, состоящей из двух шарнирно соединенных продольных балок 14 и 15 (правой и левой), двух поперечных балок 2 и 16 (перед- 40 ней и задней) и узлов 17 соединения.

Каждый узел соединения балок выполнен в виде опорных пластин 18 и

19 с отверстиями, двух распорных втулок 20 и 21 между ними, пальца 22 и. 4 фиксирующих болтов 23, расположенных по окружности относительно центра шарнира в отверстиях пластин 18 с кольцевым зазором. Пластины 18 и 19 приварены по краям балок, причем пла50 стина 19 приварена к продольным балкам 14 и 15 сверху, а пластина 18— к поперечным балкам снизу.

Кассетная установка работает следующим образом.

При сплачивании кассетной формы поперечные балки 2 и 16 испытывают деформацию изгиба от усилий распора.

Благодаря шарнирам прогиб поперечных балок сопровождается ItoHopoToM пластин 18 с отверстиями относительно неподвижных отверстий пластин 19 прикрепленных к продольным балкам.

При этом происходит перераспределение изгибающих моментов с уменьшением до нулевого значения в шарнирах балок.

Для исключения резонанса колебаний продольных балок 14 и 15 по отношению к поперечным балкам 2 и 16 с механизмом 4 распалубки необходимо наличие кольцевого зазора между отверстиями в пластинах и болтами 23, причем величина зазора определяется следующей зависимостью: где Й, — диаметр отверстий в пластинах;

d — диаметр болтов, P — нагрузка балки;

R — радиус ра з метки б ол тов о тносительно центра шарнира;

Š— модуль упругости материала балки, Y — момент инерции сечения поперечной балки 16; — расчетная длина балки; — расстояние от точки приложения нагрузки до шарнира.

Работа кассетной установки циклически повторяется.

1 а

Формула из о бр ет ения

Кассетная установка для изготов-, ления железобетонных изделий по авт. св. N - 1147570, о т л и ч а— ю щ а я с я тем, что, с целью снижения энергозатрат установки путем уменьшения интенсивности колебаний распорной рамы, распорная рама выполнена составной из шарнирно соединенных продольных и поперечных балок, объединенных узлами, каждый из которых выполнен в виде опорных пластин с отверстиями, между которыми установлены две распорные втулки, соединенные при помощи пальца и фиксирующих болтов, расположенных по окружности относительно центра шарнира в отверстиях пластин с зазором для исключения возникновения резонанса ко-, лебаний продольных балок по отношению к поперечным балкам с механизмом распалубки.

1li00890

Составитель В. Косарев

Редактор Н. Бобкова Техред N.Ходанич Корректор Л. Пилипенко

Заказ 2756/19 Тираж 528 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
