Координатный стол дыропробивного пресса

Координатный стол дыропробивного пресса

Иллюстрации

Показать все

Реферат



Изобретение относится к прессам для обработки листового материала. Цель - повьшение надежности работы пресса. Заготовки 4 устанавливают в пазы листодержателей 3 в вертикальном положении. После фиксации заго-. товки 4 в листодержателях 3 винт 20, вращаясь, перемещает гайку 23 от упора 22 до упора 21. Посредством звеньев 17 и 18 заготовка 4 принимает горизонтальное положение. При этом профильньй кулачок 27 выходит из зацепления с.упором 28 и каретка 3 с заготовкой 4, перемещаясь в зону обработки , размыкает полумуфты 14 и 15. После обработки заготовки 4 каретка возвращается в исходное состояние . При этом происходит соединение полумуфт 14 и 15. При переводе заготовки 4 в вертикальное положение происходит зацепление кулачка 27 с упором 28, после чего обработанную заготовку 4 удаляют из листодержателей 3. 2 ил. § сл

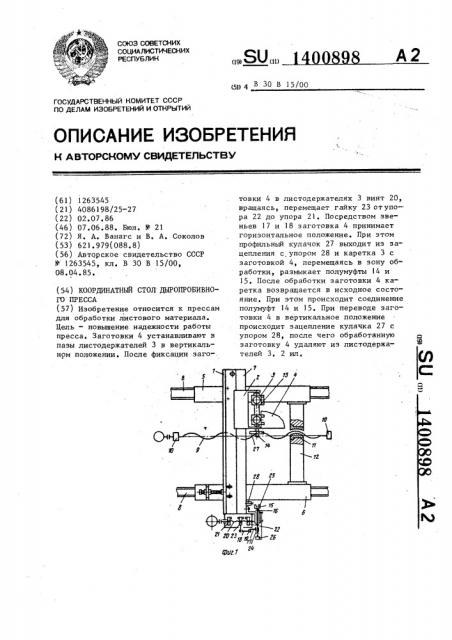

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (511 4 В 30 В 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Д-1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1263545 (21) 4086198/25-27 (22) 02.07.86 (46) 07 ° 06.88. Бюл. Ф 21 (72) Я. А. Ванагс и В. А. Соколов (53) 621.979(088.8) (56) Авторское свидетельство СССР

Ф 1263545, кл. В 30 В 15/00, 08.04.85. (54) КООРДИНАТНЫЙ СТОП ДЫРОПРОБИВНОГО ПРЕССА (57) Изобретение относится к прессам для обработки листового материала.

Цель — повышение надежности работы пресса. Заготовки 4 устанавливают в пазы листодержателей 3 в вертикальном положении. После фиксации заго-. товки 4 в листодержателях 3 винт 20, вращаясь, перемещает гайку 23 от упора 22 до упора 21. Посредством звеньев 17 и 18 заготовка 4 принимает горизонтальное положение. При этом профильный кулачок 27 выходит из зацепления с упором 28 и каретка 3 с заготовкой 4, перемещаясь в зону обработки, размыкает полумуфты 14 и

15. После обработки заготовки 4 каретка возвращается в исходное состояние, При этом происходит соединение полумуфт 14 и 15. При переводе заготовки 4 в вертикальное положение происходит зацепление кулачка 27 с упором 28, после чего обработанную заготовку 4 удаляют из листодержателей 3. 2 ил.

1400898

Изобретение относится к прессам фигля обработки листового материала и

1 вляется усовершенствованием устройства по основному авт. св. Ф 1263545. 5

Цель изобретения — повьппение нажности работы пресса.

На фиг. 1 изображена схема коорнатного стола дыропробивного преса; на фиг. 2 — устройство блокирови.

Координатный стол содержит попеечную балку 1 с кареткой 2 и листоержателями 3 для установки листовых аго тово к 4, Балка 1 установлена 15 онцами на две продольные балки 5 и траверсы 7 с возможностью перемеения по направляющим 8. Приводной лемент траверсы 7 — винт 9 — устаовлен между направляющими 8 парал- 20 ельно им на опорах 10. Гайка 11 неподвижно закреплена на другой поперечной балке 12, которая жестко со-единена с продольными балками 5 и 6.

Иа каретке 2 установлен поворотныи 25 вал 13, на котором жестко закреплены листодержатели 3. На одном конце поворотного вала 13 размещена полумуф та 14 с возможностью взаимодействия в крайнем положении каретки 2 с под- 3р пружиненной относительно траверсы 7 полумуфтой 15,, установленной на валике 16 механизма поворота, который закреплен на траверсе 7. Механизм поворота состоит из двух рычагов 17 и 18, соединенных между собой шарниром 19, приводного винта 20 с закреп ленными на нем упорами 21 и 22, и сочлененной с винтом 20 гайкой 23, шарнирно связанной с рычагом 18. Рычаг 17 посредством, например, шлицевого соединения 24 связан с валиком

16 и с полумуфтой 15, которые при перемещении в осевом направлении за счет сжатия пружины 25 могут взаимо- 45 действовать с конечным выключателем 26.

Устройство блокировки выполнено в виде профильного кулачка 27, жестко закрепленного на поворотном валу

13 листодержателей 3 и упора 28, неподвижно закрепленного на траверсе 7.

Координатный стол работает следующим образом.

Каретка 2 находится в исходном положении, т. е. листодержатели 3 занимают вертикальное положение, а вал

13 взаимосвязан с механизмом поворо.— та. При этом профильный кулачок 27 находится в зацеплении с упором 28, тем самым блокирует сочленение полумуфт 14 и 15.

Заготовки 4 устанавливают в пазы листодержателей 3 в вертикальном положении. После фиксации заготовки 4 в листодержателях 3 винт 20, вращаясь, перемещает гайку 23 по стрелке от упора 22 до упора 21. Посредством рычагов 17 и 18 заготовка 4 принимает горизонтальное положение. При этом профильный кулачок 27 выходит из зацепления с упором 28 и каретка 2 с заготовкой 4, перемещаясь в зону обработки, размыкает полумуфты 14 и 15.

После обработки заготовки 4 каретка

2 возвращается в исходное положение, т.е. происходит соединение полумуфты

14, расположенной на валу 13, с подпружиненной полумуфтой 15. При этом кулачок 27 благодаря профильному вырезу проходит над упором 28 (фиг. 3).

Винт 20 перемещает гайку 23 от упора 21 до упора 22, переводя заготовку 4 в вертикальное положение с одновременным вводом в зацепление профильного кулачка 27 с упором 28.

Затем производится удаление заготовки 4 из листодержателей 3.

Цикл окончен.

Использование предлагаемого решения позволит повысить надежность работы пресса за счет механической блокировки муфты во время цикла разворота заготовки, это исключит возможность возникновения аварийных ситуаций при операциях загрузки и выгрузки.

Формула изобретения

Координатный стол дыропробивного пресса по авт. св. - 1263545, о тл и ч а ю шийся тем, что, с це лью повьппения надежности работы пресса, он снабжен устройством блокировки, выполненным в виде упора, неподвижно установленного на траверсе, и профильного кулачка, жестко закрепленного на поворотном валу листодержателей с возможностью периодического взаимодействия с упомянутым упором, 1400898
