Реферат



Изобретение относится к области кузнечно-прессового машиностроения, в частности к конструкциям уравновешиваюш;их устройств механических прессов . Цель - повышение удобства экс-.г плуатации - достигается за счет эластичных резервуаров, вьтолненных каждый в виде доньш1ек 8 и 9 и сочлененной с доньшками обечайки 10. В донышках 9 имеется центральное отверстие. Доньш1ко 9 защемлено в корпусе 5. Донышки 8 и 9 имеют эллиптическую форму . Корпуса 5 цилиндров со стороны подвижных элементов 7 вьшолнены открытыми , оболочки корпусов 5 выполнены по форме обечаек 10, а их дно - по форме доньшек 9. Подвижные элементы 7 со стороны корпусов 5 выполнены сферической формы. Резервуары размещены в корпусах 5. При ходе ползуна пресса подвижные элементы 7 осуществляют перемещение резервуаров внутрь корпусов 5f создавая в них противодавление подвижным массам пресса . 1 з.п. ф-лы, 3 кп. (Л

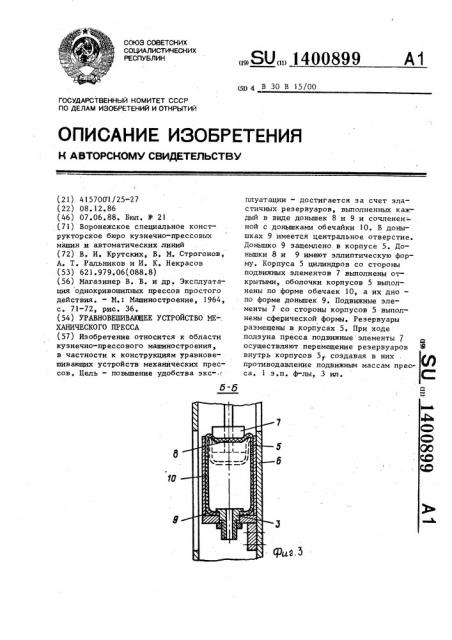

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1400899

Ai (51) 4 В 30 В 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ б-б

ГОСУДАРСТВЕННЬ)Й КОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий (21) 4157001/25-27 (22) 08.)2.86 (46) 07.06.88. Бюл. У 21 (71) Воронежское специальное конструкторское бюро кузнечно-прессавых машин и автоматических линий (72) В. И. Крутских, В. И. Строганов, А. T. Ральников и И. К. Некрасов (53) 621.979.06(088.8) (56) Иагазинер В. В. и др. Эксплуатация однокриватипных прессов простого действия. — M.: ))ашиностроение, 1964, с. 71-72, рис. 36. (54) УРАВНОВЕШИВАЮЩЕЕ УСТРОЙСТВО Ж- .

ХАНИЧЕСКОГО ПРЕССА (57) Изобретение относится к области кузнечно-прессового машиностроения, в частности к конструкциям уравновешивающих устройств механических прессов, Цель — повышение удобства экс-плуатации — достигается за счет эластичных резервуаров, выполненных каждый в виде доньппек 8 и 9 и сочленен= ной с донышками обечайки 10. В донышках 9 имеется центральное отверстие.

Доньппка 9 защемлено в корпусе 5. Даньппки 8 и 9 имеют эллиптическую форму. Корпуса 5 цилиндров со стороны подвижных элементов 7 выполнены открытыми, оболочки корпусов 5 выполнены по форме обечаек )0, а их дно— по форме доньппек 9 ° Подвижные элементы 7 со стороны корпусов 5 выполнены сферической формы. Резервуары размещены в корпусах 5. При ходе ползуна пресса подвижные элементы осуществляют перемещение резервуаров ® внутрь корпусов 5 создавая в них противодавление подвижным массам преоса. 1 э .и. ф-лы, Э ил.

1400899

Изобретение относится к кузнечнорессовому машиностроению, в частноти к конструкции уравновешивающих стройств механических прессов.

Цель изобретения — повышение удобства эксплуатации.

На фиг. 1 показано устройство, об° ° и вид; на фиг. 2 — вид A на-фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2.

Устройство содержит соединенные с ползуном 1 кронштейны 2, цилиндры с узлами 3 подвода сжатого воздуха от соответствующего источника давления (не показан), а также эластичные резервуары 4 по количеству цилиндров.

Корпуса 5 цилиндров закреплены на станине 6 пресса, а подвижные элементы 7 сочленены с кронштейнами 2.

Каждый эластичный резервуар 4 выполнен в виде донышек 8 и 9 положительной кривизны и сочлененной с донышками 8 и 9 обечайки 10. В донышке 9 выполнено центральное отверстие. Корпуса 5 со стороны подвижных элементов 7 выполнены открытыми, оболочки корпусов 5 выполнены по форме обечаек 10, а их дно — по форме донышек

9, Подвижные элементы 7 со стороны корпусов 5 выполнены сферической формы. Резервуары 4 размещены в корпусах 5 и их доньпшки 9 закреплены в них посредством узлов 3 подвода сжатого воздуха, пропущенных сквозь от. верстия в донышках 9, Донышки 8 и 9 могут быть выполнены эллиптической формы.

Устройство работает следующим об разом.

Усилия, возникающие в цилиндрах, должны обеспечить уравновешивание подвижных масс, а именно: ползуна 1, исполнительного механизма привода ползуна, кронштейнов 2 и подвижных элементов 7.

При ходе ползуна 1 вниз подвижные элементы перемещают резервуары 4 в корпусах 5 цилиндров ° Давление, создаваемое в последних, уравновешивает упомянутые подвижные массы. При обратном ходе ползуна 1 эластичные резервуары 4 восстанавливают свою форму под действием сжатого воздуха в

5 цилиндрах и благодаря своей эластичности и упругости. Технико-экономический эффект от внедрения изобретения обеспечивается повышением удобства эксплуатации по сравнению с изве10 стным устройством за счет применения эластичных резервуаров.

Формула изобретения

15 1. Уравновешивающее устройство механического пресса, содержащее соединенные с ползуном кронштейны, цилиндры с узлами подвода сжатого воздуха от соответствующего источника давле20 ния, при этом корпуса цилиндров закреплены на;станине, а подвижные элементы сочленены с кронштейнами, о тл и ч а ю щ е е с я тем, что, с целью повышения удобства эксплуатации, оно снабжено эластичными резервуарами по количеству цилиндров, выполненными каждый в виде двух доньппек положительной кривизны и сочлененной с донышками обечайки по форме доны30 шек -в одном из донышек каждого резер-! вуара выполнено отверстие, корпуса со. стороны подвижных элементов выполнены открытыми, оболочки. корпусов выполнены по форме обечаек, а их дно — по форме донышек, подвижные элементы со стороны корпусов выполнены сферической формы, резервуары размещены в

I соответствующих корпусах с возможностью перекатывания в них своими обе40 чайками и их донышки с отверстием защемлены в них посредством узлов подвода сжатого воздуха, пропущенных сквозь отверстия, при этом подвижные элементы цилиндров установлены с воз45 можностью взаимодействия с цельными донышками резервуаров.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что донышки резервуаров выполнены эллиптической
