Реферат



Изобретение относится к устройствам для погрузочно-разгрузочных работ и может быть использовано, например , при уборке урожая сельскохозяйственных культур. Цель изобретения - расширение технологических возможностей контейнера. Контейнер содержит корпус, на верхних торцах боковых стенок 4 которого закреплены одним концом две плоские пружины 6 с возможностью взаимодействия с опорными ребрами 5 вышерасположенного в штабеле контейнера. При этом

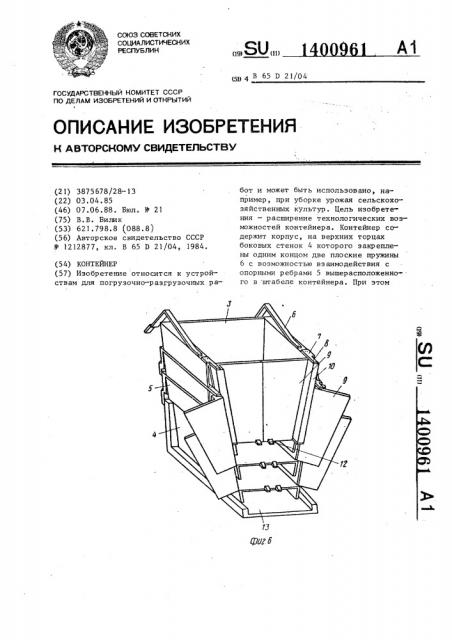

СО)ОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (11) 4 В 65 D 21/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3875678/28-13 (22) 03.04.85 (46) 07.06.88. Бюл. NI 21 (75) В.В. Билик (53) 621.798.8 (088.8) (56) Авторское свидетельство СССР

9 1212877, кл. В 65 D 21/04, 1984. (54) KOHTEAHEP (57) Изобретение относится к устройствам для погрузочно-разгрузочных работ и может быть использовано, например, при уборке урожая сельскохозяйственных культур. Цель изобретения — расширение технологических возможностей контейнера. Контейнер содержит корпус, на верхних торцах боковых стенок 4 которого закреплены одним концом две плоские пружины

6 с возможностью взаимодействия с опорными ребрами 5 вышерасположенно» го в штабеле контейнера. При этом

140096) 10

30 свободный конец каждой пружины 6 изогнут с образованием зазора относи-1 тельно задней стенки 3 и служит для фиксации нижерасположенного в штабеле контейнера. Передняя стенка выполнена в виде двух подпружиненных створок 9, на наружной поверхности которых расположены выступы 10, служащие для фиксации створок 9 нижерасположенного контейнера в открытом положении. Порожние контейнеры устанавливают в штабель, вставляя их один в другой, при этом створки 9 всех контейнеров, кроме верхнего в штабеле, открыты за счет действия на них выступов 10. Каждый вышерасположенный контейнер во время штабелирования опорными ребрами 5 воздействует

Изобретение относится к устройствам для погрузочно-разгрузочных работ. и может быть использовано, например, при уборке урожая сельскохозяйственных культур °

Цель изобретения — расширение технологических возможностей контейнера.

На фиг. 1 изображен контейнер, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид сбоку; на фиг. 4 — сечение А-А на фиг. 1; на фиг. 5 — сечение Б-Б на фиг. 3; на фиг. 6 — штабель из порожних контейнеров.

Контейнер содержит корпус с дном

1, наклонными передней и задней стенками 2 и 3 соответственно и боковыми стенками 4 с опорными ребрами 5, размещенными на их верхней наружней час-. ти. На верхних торцах боковых стенок

4 закреплены одним концом две плоские пружины 6 с воэможностью взаимодействия с опорными ребрами 5 вышерасположенного в штабеле контейнера. При этом свободный конец каждой пружины

6 изогнут с образованием зазора относительно задней стенки 3 и служит для фиксации нижерасположенного в штабеле контейнера. Сверху контейнена плоские пружины 6 нижерасположенного контейнера, отгибая их вниз, при этом свободные концы пружин 6 зацепляются за корпус нижерасположенного контейнера и фиксируют их в штабеле. Штабель порожних контейнеров устанавливают на платформу уборочного агрегата, После заполнения верхнего контейнера зерном наклоном платформы удаляют контейнер иэ штабеля, который съезжает на поле под действием силы тяжести . Створки следующего контейнера в силу того, что они подпружинены, закрываются, и он готов к погрузке. Изобретение позволяет обеспечить бесперебойную работу комбайна в течение 0,5 рабочей смены. 6 ил. ра на опорных ребрах 5 и снизу на корпусе укреплены четыре планки 7. К планкам 7 приварены оси 8, на которых крепится с возможностью поворота передняя стенка 2, выполненная в виде двух подпружиненных створок 9.

На наружной поверхности створок 9 расположены выступы 10 с отверстиями для размещения осей 8 и возвратных цилиндрических пружин 11. Выступы 10 служат для фиксации створок 9 ниже расположенного контейнера в открытом положении. Одним концом пружины 11 крепятся неподвижно к оси 8, и другим — к выступу 10. На дне 1 корпуса закреплены подпружиненные защелки 12, служащие для фиксации створок 9 в закрытом положении.

Перед работой контейнеры собирают в штабель, вставляя их за счет наклонных стенок один в другой. Предварительно створки 9 всех контейнеров, кроме одного, фиксируют в открытом положении. Во время сборки каждый вышерасположенный контейнер опорными ребрами 5 воздействует на плоские пружины 6 нижерасположенного контейнера, отгибая их вниз. При этом свободные концы пружин 6 зацепляют" ся эа корпус нижерасположенного кон-1400961 тейнера. Происходит фиксация контеинеров в штабеле. Последним вставляют контейнер с закрытыми, под воздеиствием возвратных пружин 11, на подпружиненные защелки 12 створками 9.Этот контейнер не зафиксирован в штабеле при помощи плоских пружин 2, поскольку на них не воздействуют опорные ребра вышерасположенного контейнера.

После этого штабель устанавливают на платформу 13 уборочного агрегата, снабженную механизмом наклона (не показан), и освобождают от фиксаторов створки 9. Однако выступы 10 удержи9 вают в открытом положении створки всех контейнеров, кроме верхнего.

Выступы 10 могут быть расположены в любом месте створок 9 или корпуса.

Во время работы уборочного arperaта зерном заполняют верхний контеинер с закрытыми створками 9. После этого поток зерна прерывается, механизм наклоняет платформу 13 и наполненный контейнер под действием силы тяжести съезжает на поле через открытые створки 9 нижерасположенных контейнеров.

После этого механизм возвращает платформу 13 в горизонтальное положение створки 9 ставшего верхним кон9 тейнера, освобожденные от воздействия выступов 10, под воздействием возвратных пружин 11 поворачиваются на осях 8 и захлопываются на подпружиненные защелки 12, преодолевая их сопротивление. При этом пружины 6 освобожденные от воздействия опорных ребер 5 вышерасположенного контейнера, отгибаются вверх, освобождая данный контейнер от фиксации в штабеле.. Подготовка к работе завершена и цикл заполнения может быть повторен. Вместо механизма наклона платформы 13 может быть использована

5 платформа с наклонным дном.

Предлагаемая конструкция позволяет сосредоточить на уборочном агрегате достаточное для непрерывной работы

10 в течении длительного времени количество сменных контейнеров, упростить их разгрузку на поле вместе с.урожаем и, таким образом, полностью автономизировать работу уборочного arpel

15 гата.

Формула изобретения

Контейнер, содержащий дно, наклон20 ные переднюю и заднюю стенки и боковые стенки с опорными ребрами, размещенными на их верхней наружной части, отличающийся тем, что, с целью расширения технологических

25 возможностей, он снабжен двумя плоскими пружинами, закрепленными одними концами на верхних торцах боковых стенок с возможностью взаимодействия с опорными ребрами вышерасположен30 ного в штабеле контейнера, при этом свободный конец каждой пружины изогнут с образованием зазора относительно задней стенки и служит для фикса» ции нижерасположенного в штабеле контейнера, причем передняя стенка вы35 полнена в виде двух подпружиненных створок и снабжена выступами, расположенными на наружной поверхности створок и служащими для фиксации

40 створок нижерасположенного контейнера в открытом положении.

14009 61

Фиг, 5
