Устройство для транспортировки сельскохозяйственных продуктов

Устройство для транспортировки сельскохозяйственных продуктов

Иллюстрации

Показать все

Реферат

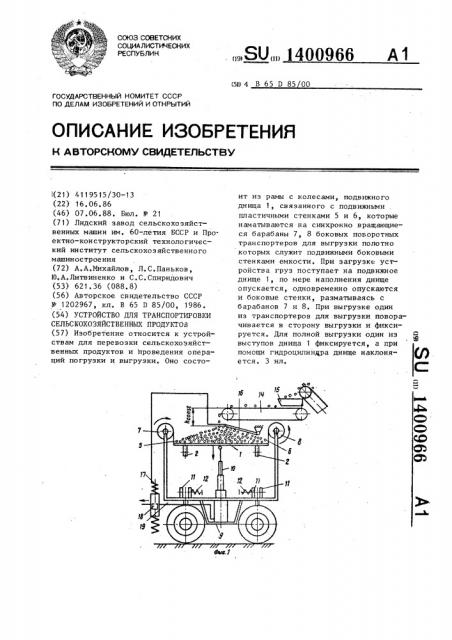

Изобретение относится к устройствам для перевозки сельскохозяйственных продуктов и 11роведения операций погрузки и выгрузки. Оно состоит из рамы с колесами, подвижного днища 1, связанного с подвижными . пластичными стенками 5 и 6, которые наматываются на синхронно вращающиеся барабаны 7, 8 боковых поворотных транспортеров для выгрузки полотно которых служит подвижными боковыми стенками емкости. При загрузке устройства груз поступает на подвижное днище 1, по мере наполнения днище опускается, одновременно опускаются и боковые стенки, разматываясь с барабанов 7 и 8. При выгрузке один из транспортеров для выгрузки поворачивается в сторону выгрузки и фиксируется . Для полной выгрузки один из выступов днища 1 фиксируется, а при помощи гидродилиндра днище наклоняется . 3 ил. i (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1400966 А1 (5Н4 В 65 D 85 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

l(21) 411 9515/30-13 (22) 16.06.86 (46) 07.06.88. Бюл. 9 21 (71) Лидский завод сельскохозяйственных машин им. 60-летия БССР и Проектно-конструкторский технологический институт сельскохозяйственного машиностроения (72) А.А.Михайлов, Л.С.Паньков, Ю.А.Литвиненко и С.С.Спиридович (53) 621.36 (088.8) (56) Авторское свидетельство СССР и 1202967, кл. В 65 D 85/00, 1986. (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ

СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРОДУКТОВ (57) Изобретение относится к устройствам для перевозки сельскохозяйственных продуктов и проведения операций погрузки и выгрузки. Оно состоит из рамы с колесами, подвижного днища 1, связанного с подвижными . пластичными стенками 5 и 6, которые наматываются на синхронно вращающиеся барабаны 7, 8 боковых поворотных транспортеров для выгрузки полотно которых служит подвижными боковыми стенками емкости. При загрузке устройства груз поступает на подвижное днище 1, по мере наполнения днище опускается, одновременно опускаются и боковые стенки, разматываясь с барабанов 7 и 8, При выгрузке один из транспортеров для выгрузки поворачивается в сторону выгрузки и фиксируется. Для полной выгрузки один из выступов днища 1 фиксируется, а при помощи гидроцилинцра днище наклоняется. 3 ил.

140096 участками — с барабанами, две другие стенки выполнены в виде транспортеров для выгрузки сельскохозяйственных продуктов, каждый из которых шарнирно установлен на раме между эластич5 ными стенками с возможностью поворота относительно последних, при этом днище шарнирно закреплено на силовом приводе и. имеет выступы для взаимодействия с кронштейнами.

l 400966

Со ставител ь С. Сив ко в

Техред Л. Сердюкова Корректор В.Бутяга

Редактор В.Данко

Заказ 2762/23

Тираж 664 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !

13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
