Напольный тележечный конвейер

Напольный тележечный конвейер

Иллюстрации

Показать все

Реферат



Изобретение относится к конвейеростроению. Цапь изобретения - повышение надежности работы .за счет исключения попадания засорителя в зону элементов токоподвода. На каждой из установленных на колесах 2 тележек 1 установлен фигурный бугель (Б) 3 с токосъемником 4, к которому прикреплена щетка 5. Траншея (Т) 6 перекрыта настилом 7, имеющим для Б 3 щель 8. Последняя имеет перекрытие, выполненное в виде Г-образной пластины 9 и ребра 10. К нюг;ней стороне настила 7у щели 8 прикреплен козырек (К) 11, на основании Т 6 - щиты 12, при этом К 11 и щиты 12 расположены вдоль Т 6. 8углублениях Т 6 размещены сборники засорителя, С боковой стороны Т 6 установлены элементы 15 токоподвода, расположенные в зоне, отделенной К 11 и щитом 12 от зоны, из которой щеткой 5 отводится засоритель. При перемещении тележки 1 вдоль Т 6 вместе с Б 3 щетка 5 перемещает засоритель в Т 6 в сборники. При этом зона элементов 15 защищена сверху К 11, снизу - щитами 12. 2 ил. iS

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 65 С 17/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4156422/27-03 (22) 23.10.86 (46) 07.06.88, Бюл. и 21 (75) В,Т,Гончаров (53) 621„867(088.8) (56) Авторское свидетельство СССР

Р 927660, кл, В 65 G 17/38, 1980.

Авторское свидетельство СССР

N - 1084194, кл. В 65 С 17/38, 1980. (54) НАПОПЬНЫЙ ТЕЛЕЖЕЧНЫЙ КОНВЕЙЕР (57) Изобретение относится к конвейеростроению. Цель изобретения — повь шение надежности работы за счет исключения попадания засорителя в зону элементов токоподвода. На каждой из установленных на колесах 2 тележек 1 установлен фигурный бугель (Б) 3 с токосъемником 4, к которому прикреп„„SU„„> e()о9s > лена щетка 5. Траншея (Т) б перекрыта настилом 7, имеющим для Б 3 щель

8. Последняя имеет перекрытие, выполненное в виде Г-образной пластины 9 и ребра 10. К нижней стороне настила

7 у щели 8 прикреплен козырек (К) 11 на основании Т б — щиты 12, при этом

K 11 и щиты 12 расположены вдоль Т б.

В углублениях Т 6 размещены сборники засорителя. С боковой стороны Т 6 установлены элементы 15 токоподвода, расположенные в зоне, отделенной К 11 и щитом 12 от soíû, из которой щеткой 5 отводится засоритель. При перемещении тележки 1 вдоль Т 6 вместе с

Б 3 щетка 5 перемещает засоритель в

Т 6 в сборники. При этом зона элементов 15 защищена сверху К 11, снизу— щитами 12, 2 ил, С."

Формула изобретения

Составитель Б.Толчанов

Техред Л.Сердюкова Корректор В.Бутяга

Редактор С.Пекарь

Заказ 2763/23 Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5,I

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

140098

Изобретение относится к конвейеро<,троению, в частности к конвейерам йапольного типа.

Целью изобретения является повыше5 вие надежности работы за счет исклю ения попадания засорителя в зону лементов токоподвода.

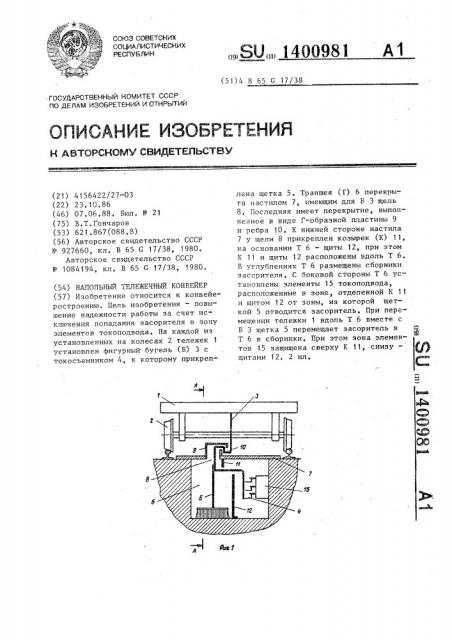

На фиг.1 изображен напольный телеечный конвейер, на фиг, 2 — РазРез 10

-А на фиг.

Напольный тележечный конвейер сосоит из тележек 1 на колесах 2, на аждой иэ которых установлен фигурный угиль 3 с токосъемником 4, к которо- 15 ь у прикреплена щетка 5. Траншея 6 пеекрыта настилом 7, имеющим щель 8 .пя бугепя 3. Щель 8 имеет перекрыпие, выполненное в виде. Г-образной ластины 9 и ребра 10. К нижней стооне настила 7 у щели 8 прикреплен озырек 11, а на основании траншеи 6 становлены щиты t2. Траншея выполне а с углублениями 13, в которых раз.1 ещены сборники 14 засорителя. 25

С боковой стороны траншеи 6 укрепены элементы 15 токоподвода, которые асположены в зоне, отделенной коырьком 11 и щитом 12 от эоны, из ко- 0

1орой отводится щеткой .5 эасоритель., озырек 11 и щиты 12 расположены вдоль траншеи.

Напольный тележечный конвейер раотает следующим образом.

Тележки 1 на колесах 2 перемещаютя вдоль траншеи 6, Фигурный бугель

2

3, закрепленный на тележке 1, перемещается с ней, а щетка 5., прикрепленная к бугелю, перемещает попавший засоритель в траншею 6 в сборники 14.

Зона элементов токоподвода 4 от засорителя сверху защищена козырьком 11, а снизу — щитами 12.

Напольный тележечный конвейер, включающий тележки на колесах, на каждой из которых смонтирован фигурный бугель с токосъемником, перемещающийся по границе, перекрытой настилом, в котором выполнена щель с Гобразным перекрытием для прохождения через нее фигурного бугеля и размещенные с боковой стороны траншеи элементы токоподвода, о т л и ч а ю— шийся тем, что, с целью повышения надежности работы за счет исключения попадания засорителя в зону элементов токоподвода, он снабжен расположенными вдоль траншеи козырьком и щитами, смонтированными соответственно на нижней стороне настила и основания траншеи с возможностью отделения зоны элементов токоподвода, и сборниками засорителя, размещенными в выполненных в траншее углублениях, а каждая тележка снабжена щеткой, укрепленной на бугеле для отвода эасорителя из збны траншеи, отделенной козырьком и щитами от зоны элементов токоподвода. !
