Аппарат для магнитной обработки воды
Иллюстрации
Реферат
Изобретение относится к безреагентным методам обработки воды для снижения или предотвращения выпадения накипи в различных теплообменных аппаратах и позволяет повысить эффективность магнитной обработки при одновременном повьшении производительности . Внутренние магнитопроводы выполнены в виде двух полых конусов , установленных по оси устройства и входящих друг в друга. Боковые поверхности конусов выполнены перфорированными, а оси отверстий двух соседних конусов смещены относительно друг друга. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (!9) (И) Ш 4 С 02 F 1/48

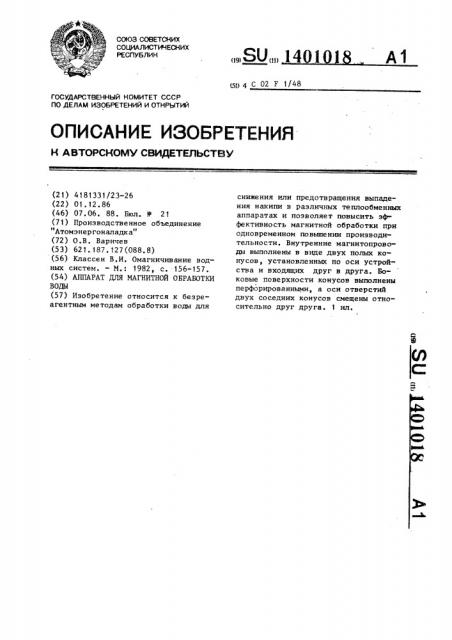

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4181331/23-26 (22) 01.12.86 (46) 07.06. 88. Бюл. У 2 1 (71) Производственное объединение
"Атомэнергоналадка" (72) О.В. Варичев (53) 621. 187. 127 (088. 8) (56) Классен В.И. Омагничивание водных систем. — М.: 1982, с. 156-157. (54) АППАРАТ ДЛЯ МАГНИТНОЙ ОБРАБОТКИ
ВОДЫ (57) Изобретение относится к безреагентным методам обработки воды для снижения или предотвращения выпадения накипи в различных теплообменных аппаратах и позволяет повысить эффективность магнитной обработки при одновременном повышении производительности. Внутренние магнитопроводы выполнены в виде двух полых конусов, установленных по оси устройства и входящих друг в друга. Боковые поверхности конусов выполнены перфорированными, а оси отверстий двух соседних конусов смещены относительно друг друга. 1 ил.
1401018
Изобретение относится к безреагентным методам обработки водь для снижения или предотвращения выпадения накипи в различных теплообменных аппаратах.
Цель изобретения — повышение эффективности обработки при однсвременном повышении производительности аппарата. 10
На чертеже представлен аппарат, продольный разрез.
Лппарат состоит из корпуса, составленного из двух отрезков 1 и 2 трубы, разделенных прокладкой 3 из диамагнитного материала.
С наружной стороны корпуса размещена намагничивающая катушка 4, расположенная между фланцами 5 и закрытая хомутом — магнитопроводои 6. 20
Между фланцами и корпусом аппарата на сварных соединениях установлены косынки 7, передающие поток о;. фланцев к корпусу аппарата. Внутри аппарата посредством сварного соединения 25 к левому 1 и правому 2 отрезкам труб присоединены соответственно левый 8 и правый 9 конусы с отверстиями для прохода воды. Между конусами имеется рабочий зазор 10. ЗО
Угол конуса выбирают исходя из условий равенства суммарной площади о тве рстий для прохода воды на е го поверхности и живого сечения подводящей к аппарату воду трубь. Чем меньше угол конуса, тем больше его боковая поверхность, и следовательно, тем больше можно расположить на ней отверстий заданного размера для прохода воды. При этом отверстия для
40 прохода воды расположены со сдвигом осей в противоположных конусах, что исключает утечку воды, не обработанную магнитным полем.
Магнитный поток, развиваемый катушкой 4 через левый фланец 5, косынки 7, левый отрезок трубы 1, левый конус 8, подается к рабочему зазору 10. Затем по правому конусу 9, правому отрезку 2 трубы, косынкам 7; фланцу 5 и хомуту 6 он замыкается.
Вода, двигаясь вдоль аппарата, проходит через отверстия в левом конусе, попадает в рабочий зазор, обрабатывается и через отверстия в правом конусе выходит из рабочего зазора.
Применение аппаратов предлагаемой конструкции позволит снизить или предотвратить выпадение накипи в теплообменных аппаратах в случае, когда применение реагентных способов водоподготовки нецелесообразно.
Формула изобретения
Аппарат для магнитной обработки водя, включающий корпус, намагничивакицую катушку„, внешние магнитопроводя и две полярные системы, установленные одна за другой с перекрытием вдоль оси аппарата, о т л и— ч а ю шийся тем, что, с целью повышения эффективности обработки при одновременном повышении производительности аппарата, полярные системы выполнены в виде полых перфорированных конусов, причем отверстия в стенках соседних конусов выполнены со смещением их осей относительно друг друга. 4010 8
