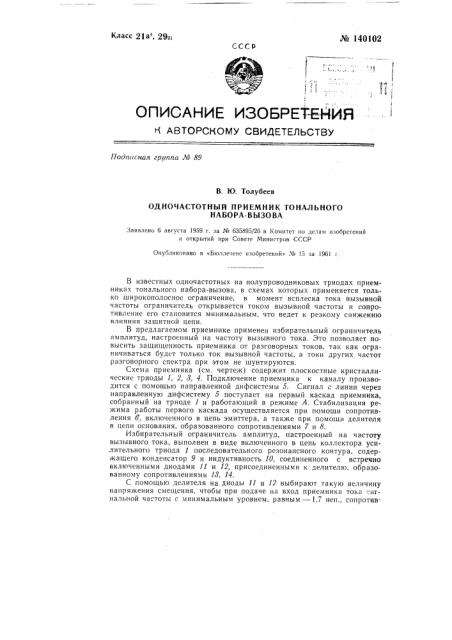

Класс 21а 29oi № 140102 сссо

ОПИСАНИЕ ИЗОБРЕТБЙИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гриппа М 89

В. Ю. Толубеев

ОДНОЧАСТОТНЫй ПРИЕМНИК ТОНАЛЬНОГО

НАБОРА-ВЫЗОВА

Заявлено 6 августа 1959 г, за М 635895/26 в Комитет но делам изобретений и открытий нри Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Хв 15 за 1961 г.

В известных одночастотных на полупроводниковых триодах приемниках тонального набора-вызова, в схемах которых применяется только широкополосное ограничение, в момент всплеска тока вызывной частоты ограничитель открывается током вызывной частоты и сопротивление его становится минимальным, что ведет к резкому снижению влияния защитной цепи.

В предлагаемом приемнике применен избирательный ограничитель амплитуд, настроенный на частоту вызывного тока. Это позволяет повысить защищенность приемника от разговорных токов, так как ограничиваться будет только ток вызывной частоты, а токи других частот разговорного спектра при этом не шунтируются.

Схема приемника (см. чертеж) содержит плоскостные кристаллические триоды 1, 2, 3, 4. Подключение приемника к каналу производится с помощью направленной дифсистемы 5. Сигнал с линии через направленную дифсистему 5 поступает на первый каскад приемника, сооранный на триоде 1 H работающий в режиме А. Стабилизация режима работы первого каскада осуществляется при помощи сопротивления 6, включенного в цепь эмиттера, а также при помощи делителя в цепи основания, образованного сопротивлениями 7 и 8.

Избирательный ограничитель амплитуд, настроенный на частоту вызывного тока, выполнен в виде включенного в цепь коллектора усилительного триода 1 последовательного резонансного контура, содержащего конденсатор 9 и индуктивность 10, соединенного с встречно включенными диодами 11 и 12, присоединенными к делителю, образованному сопротивлениями 18, 14.

С помощью делителя на диоды 11 и 12 выбирают гакую величину напряжения смещения, чтобы при подаче на вход приемника тока игнальной частоты с минимальным уровнем, равным — 1,7 неп., сопротив№ 140102

--2— ление диодов практически равнялось бесконечности. В этом случае все частоты, в том числе и сигнальные, усиливаются одинаково. При подаче на вход приемника токов сигнальной частоты с более высокими уровнями сопротивление диодов 12, 18 резко падает, и последовательный резонансный контур, настроенный на сигнальную частоту, начинает шунтировать нагрузку.

Параллельно нагрузке включен ограничитель амплитуд, поэтому, помимо ограничения, в приемнике имеет место автоматическое регулирование усиления тока сигнальной частоты вследствие изменения сопротивления нагрузки в зависимости от уровня, поступающего на вход приемника. Для остальных частот нагрузка будет постоянной, так как сопротивление контура для них остается сравнительно большим, что приводит к изменению соотношений уровней токов сигнальной H других частот на нагрузке. Избирательный ограничитель позволяет при изменении напряжения сигнальной частоты на входе приемника в 12 раз получить на выходе ограничителя изменение этого напряжения в 1,8 раза.

Мостовой фильтр, содержащий последовательный резонансный контур из конденсатора 15 и индуктивности 1б, служащий для разделения токов сигнальной и мешающих частот, настроен на сигнальную частоту и включен в одно плечо моста. Мост балансируется на сигнальной частоте при помощи балансного сопротивления 17. При балансе моста напряжение на его диагонали имеет минимальную величину, а напряжение на индуктивности (б контура — максимальное значение. При мешающих частотах на диагонали моста напряжение резко возрастает, а на индуктивности — падает, Напряжение, снимаемое с диагонали моста, усиливают триодом 8, выпрямляют диодом 18 и подают в цепь основания триода 2 с полярностью, запирающей его. Токи сигнальной частоты снимают с дополнительной обмотки индуктивности 1б и подают на базу триода 2 последовательно с запирающим напряжением защитной цепи.

B цепь коллектора триода 4 включено приемное реле, не изображенное на чертеже.

При наличии в канале разговорных токов триод 2 запирается напряжением, образующимся на сопротивлении 19, и приемное реле не срабатывает.

Описанный одночастотный приемник токального набора-вызова может быть также использован в различных системах дальней связи.

Предмет изобретения

Одночастотный приемник тонального набора-вызова, выполненный на полупроводниковых триодах, о тл и ч а ю шийся тем, что, с целью повышения защищенности приемника от разговорных токов, в нем применен избирательный ограничитель амплитуд, настроенный на частоту вызывного тока, выполненный в виде включенного в цепь коллектора усилительного триода последовательного резонансного контура, соединенного с двумя встречно включенными диодами, присоединенными к делителю, образованному активными сопротивлениями.
