Реферат



Изобретение относится к области строительства, а именно.к способам выравнивания соору кений, получивт .их крен вследствие наравномерных осадок грунтов основания. Цель изобретения - повьппение эффективности выравнивания. Это достигается бурением наклонных скважин несколькими параллельными рядами 2 и 3 с переменным шагом, определяемым в зависимости от расстояния между угловыми точками соорз ения,. разности осадок угловых точек вдоль сооружения, получаемой от одного этапа выравнивания. Выбуренные скважины заполняют водой,, в результате чего межскважинные целики грзтата 5 перемещаются в скважины, 2 ип. а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕаЪБЛИК

ÄÄSUÄÄ 1401110 (5ц 4 Е 02 D 27/34, 35/00, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по дцлАм изОБРетений и ОткРытий (21) 4030067/29-33 (22) 06. 01 . 86 (46) 07 е 06. 88. Бюл. У 21 (71) Научно-исследовательский институт строительных конструкций Госстроя .,СССР (72) Г, Ф.Шишко (53) 624.159 1 (088.8) (56) Авторское свидетельство СССР

Р 1138459, кл. Е 02 D 35/00, 1981, Косаренко Г.И. и др. Крены зданий и методы их выпрямления в порядке обслуживания. - Строительство и архитектура Узбекистана, 1980, М !2. (54) СПОСОБ ВЫРАВНИВАНИЯ СООРУЖЕНИЙ (57) Изобретение относится к области строительства, а именно к способам выравнивания сооружений, получивших крен вследствие неравномерных осадок грунтов основания. Цель иэобреТения— повышение эффективности выравнивания.

Зто достигается бурением наклонных скважин несколькими параллельными рядами 2 и 3 с переменным шагом, определяемым в зависимости от расстояния между угловыми точками сооружения, разнбсти осадок угловых точек вдоль сооружения, получаемой от одного этапа выравнивания. Выбуренные скважины заполчяш= roäîé, в результате чего межскважинные целики грунта 5 перемешавтся в скважины. 2 ип.

140111Î

Изобретение о тно сит ся к строительству, а именно к способам выравнивания сооружений, получивших крен вследствие неравномерных осадок грунтов основания.

Цель изобретения — повышение эффективности выравнивания.

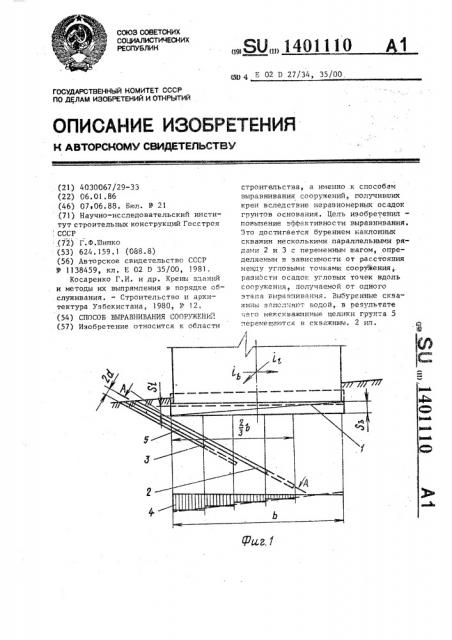

На фиг.1 изображено сооружение, выравниваемое предлагаемым способом, поперечный разрез; на фиг.2 — разрез

А-А на фиг,1.

Способ осуществляют следующим образом.

Со стороны, обратной поперечному крену, производят выемку грунта под фундаментом 1 сооружения путем бурения наклонных скважин параллельными рядами 2 и 3 с переменным шагом скважин, определяемым по формуле

Й 3. а = d — — — (

1 — расстояние между угловыми точками сооружения, см;

$ — разность осадок угловых то1 чек вдоль сооружения, получаемая от одного этапа выравнивания, см,"

ЗО

n — порядковый номер скважины

9 обеспечивающей клиновидную форму вы,емки 4 грунта в поперечном направле-! нии, Затем скважины заполняют водой, после чего под действием собственно,го веса сооружения и пригруза меж- 3» скважинные целики 5 грунта, размяг1 ченные водой, перемещаются в скважины, в результате чего происходит вы" равнивание сооружения одновременно в двух взаимно перпендикулярных направлениях с устранением поперечных и продольных кренов. При этом наименьший шаг скважин в рядах принимают из условия устойчивости целиков 5 грун- та от продавливания буровым органом равным или большим 1,75d расстояние между рядами равным 2d длину скважин в рядах назначают исходя из ли" нейной зависимости осадок фундамента по ширине сооружения Ь, не превышая

s первом ряду длину, равную 2/ЗЪ, а бурение рядов скважин выполняют, начиная от наиболее осевшего угла сооружения, смещая каждый последующий ряд относительно расположенного выше на полшага.

Использование предлагаемого ctfocoба позволяет выравнивать сооружения одновременно в двух перпендикулярных направлениях, что повышает эффективность выравнивания, а также снижает дополнительные напряжения в фундаменте и надземных конструкциях от неравномерных осадок сооружения.

Формула из о б ретения

Способ выравнивания сооружений, включающий бурение в грунте наклонных скважин, заполнение скважин водой„отличающийся тем, что, с целью повышения эффективности выравнивания, скважины бурят несколькими параллельными рядами с переменным шагом скважин а, определяемым по формуле

7/ 1

a d — — - (/й — n- 1) И 2S

Ф где d — диаметр скважин, см;

l — расстояние между угловыми точками сооружения, см; 1

S — разность осадок угловых точек вдоль сооружения, получаемая от одного этапа выравнивания, см;

n — порядковый номер скважины.

14011! 0

4-д ф

Ъ 1(а
