Крепежный элемент для соединения деревянных деталей

Крепежный элемент для соединения деревянных деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , , а; именно к деревянным конструкциям , и предназначено для соединения деталей при изготовлении деревянных ферм, рам и других строительных конструкций из древесины. Цель изобретения - повышение несущей способности соединения. Крепежный элемент представляет собой металлическую пластину 1 с прорезями 2, которые расположены параллельными рядами и оси 3 которых повернуты под углом oL к продольной оси 4 пластины, В конце каждой прорези выштампованы и отогнуты от поверхности пластины зубья. При этом зубья в каждых двух смежных рядах находятся в противоположных концах прорезей. Каждый зуб от основания до концевой части изогнут с образованием Г-образного сече- ; ния. 6 ил. I (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (ll) (5D 4 Е

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К AST0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ ИОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4073530/31-33 (22) 24.03.86 (46) 07.06,88, Вл. ж 21 (71) Марийский политехнический институт им. А.М.Горького и Иошкар-Олинский завод полупроводниковых приборов (72) А.К.Наумов и А.В.Севрюгин (53 624.07(088.8) (56) Авторское свидетельство СССР

У 947328, кл. Е 04 В 1/49, 1981, Патент СССР М 579925, кл Е 04 В 1/19, 1972 (54) КРЕПЕЖНЫЙ ЭЛЕМЕНТ ДЛЯ СОЕДИНЕНИЯ ДЕРЕВЯННЫХ ДЕТАЛЕЙ (57) Изобретение относится к строительптву,,а: именно к деревянным конструкциям, и предназначено для соединения деталей при изготовлении деревянных ферм, рам и других строительных конструкций из древесины.

Цель изобретения — повышение несущей способности соединения. Крепежный элемент представляет собой металлическую пластину 1 с прорезями 2, которые расположены параллельными рядами и оси 3 которых повернуты под углом

ol, к продольной осн 4 пластины. В конце каждой прорези выштампованы и отогнуты от поверхности пластины зубья. При этом зубья в каждых двух смежных рядах находятся в противоположных концах прорезей. Каждый зуб от основания до концевой части изог- д нут с образованием Г-образного сече- . ния. 6 ил.

1401121

Изобретение относится к строительству, а именно к деревянным конструкциям, и предназначено для соединения деталей при изготовлении деревянных ферм, рам и других строительных конструкций из древесины.

Цель изобретения — повышение несущей способности соединения.

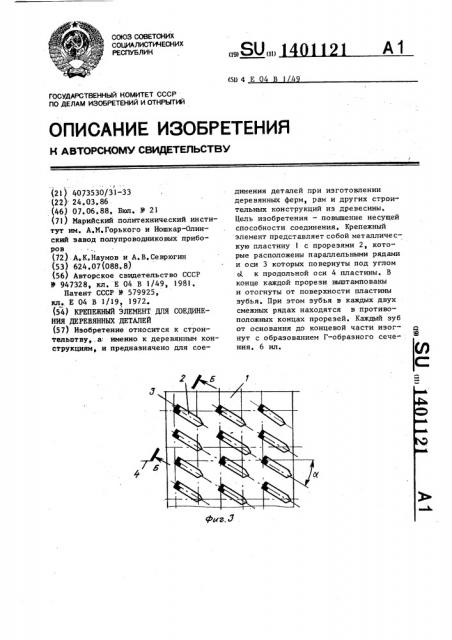

На фиг.1 изображено узловое соеди- 10 некие деревянной конструкции с помощью крепежного элемента, общий вид;.на фиг,2 — разрез А-А на фиг.1; на фиг.З -фрагмент крепежного элемента; на фиг.4 — сечение Б-Б на фиг.3 на фиг.5 — сечение В-В на фиг.4; на фиг.6 — сечение Г-Г на фиг,4, Крепежный элемент представляет собой металлическую пластину 1 с 2О прорезями 2, которые расположены параллельными рядами и оси 3 которых повернуты под углом сК к продольной оси 4 пластины, В конце каждой прорези выштампованы и отогнуты от по- 25 верхности пластины зубья 5. При этом зубья в каждых двух смежных рядах находятся в противоположных концах прорезей.

Каждый.зуб от основания до концевой части изогнут с образованием Г-образ- 3О ного сечения, При этом нижняя часть зуба сохраняет широкое плоское основание 6. Для скрепления деревянных элементов 7 пластину 1 запрессовыва ют с двух сторон в эти элементы.

При этом зубья 5 входят в древесину и скрепляют элементы 7 между собой.

Благодаря Г-образному сечению зубьев и развороту зубьев 5 (и прорезей 2) под углом к оси пластины условия работы древесины на смятие во всех соединяемых элементах 7 равноценны, так как площади смятия древесины под каждым зубом приблизительно одинаковы. Кроме того, повышается несущая способность крепежного элемента за счет того, что смятие древесины проходит во всех соединяемых элементах вдоль волокон и достаточно широкой плоскостью зубьев 5. Зубья предполагаемой формы также имеют повышенную несущую способность при их работе на изгиб эа счет большой жесткости изогнутого сечения и широкого основания 6.

Формула изобретения

Крепежный элемент для соединения деревянных деталей, выполненный в виде пластины с параллельно расположенными рядами прорезей и зубьев, отогнутых в одну сторону от плоскос-: ти пластины и имеющих уширенное основание, отличающийся тем, что, с целью повышения несущей способности, зубья и прорези.ориентированы.под углом к продольной оси пластины, при этом в каждых двух смежных рядах зубья расположены в противоположных концах прорезей, причем каждый зуб изогнут от основания до концевой части с образованием Г-образного сечения.

1401121

Г-Г фиг. 5 фи г.

Составитель С. Шашурин

Техред Л.Сердюкова Корректор Л.Пилипенко

Редактор Г, Гербер

Заказ 2772/30

Тираж 688 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретенж4 и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Цроизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
