Устройство для уплотнения стыков теплоизоляционных щитов

Устройство для уплотнения стыков теплоизоляционных щитов

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоиспользующим установкам, имеющим съемные теплоизолирующие щиты, и может быть использовано в сушильных машинах текстильной промьшшенности, где по режиму эксплуатации необходим перио,- дический доступ к деталям и узлам внутри машины. Цель изобретения снижение теплопотерь и трудоемкости изготовления. Уплотнитель выполнен в виде двух симметрично расположенных трубчатых элементов 1, соединенных перемычкой 2. Уплотнитель закладывается в конусообразный лоток 3, в котором по всей длине имеются продольные отверстия. Этими отверстиями лоток совмещается с крепежными элементами остова 8 машины. На выступы продольных отверстий перемычкой накладывается уплотнитель, затем сверху устанавливается шайба 4 и выступы отгибаются , закрепляя уплотнитель в лотке 3. Затем на остов устанавливаются теплоизоляционные щиты 11 и посредством шайбы крепятся на остове. Высота трубчатых эластичных элементов I уплотнителя превышает высоту боковых стенок лотка 3 на величину допускаемой деформации. 2 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) П!) 1 Л1 (Su4 3 631500

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ,(21) 4170144/28-08 (22} 29.12,86 (46) 07,06.88, Бюл. У 21 (7l) Ивановский научно-исследовательский экспериментально-конструкторский машиностроительный институт (72) К,П;.Камышев и М.В. Карпухин (53) 62-762 (08838) (56) Бунин О,А. и др. Машины для сушки и термообработки ткани. — М.:

Машиностроение, 1971, с, 122, (54) УСТРОЙСТВО ДНЯ УПЛОТНЕНИЯ СТЫКОВ

ТЕПЛОИЗОЛЯЦИОННЫХ ЩИТОВ (57) Изобретение относится к теплоиспольэующим установкам, имеющим съемные теплоиэолирующие щиты, и может быть использовано в сушильных машинах текстильной промьппленности, где по режиму эксплуатации необходим перио," дический доступ к деталям и узлам внутри машины, Цель изобретения— снижение теплопотерь и трудоемкости изготовления. Уплотнитель выполнен в виде двух симметрично расположенных трубчатых элементов 1, соединенных перемычкой 2, Уплотнитель закладывается в конусообразный лоток 3, в котором по всей длине имеются продольные отверстия, Этими отверстиями лоток совмещается с крепежными элементами остова 8 машины. На выступы продольных отверстий перемычкой накладывается уплотнитель, затем сверху устанавливается шайба 4 и выступы отгибаются, закрепляя уплотнитель в лотке 3. Затем на остов устанавливаются теплоизоляционные щиты 11 и посредством шайбы крепятся на остове. Высота трубчатых эластичных элементов 1 уплотнителя превышает высоту боковых стенок лотка 3 на величину допускаемой деформации, 2 ил.

1401213

Изобретение относится к теплоиспользующим установкам, имеющим объемные теплоизолирующие шить, и может быть использовано в сушильных машинах текстильной промышленности, где пс режиму эксплуатации необходим перио-дический доступ к,цеталям и узлам внутри машины.

Цель изобретения — сн -гжение теплопотерь и трудоемкости изготовления за счет улучшения герметичности технологии изготовления.

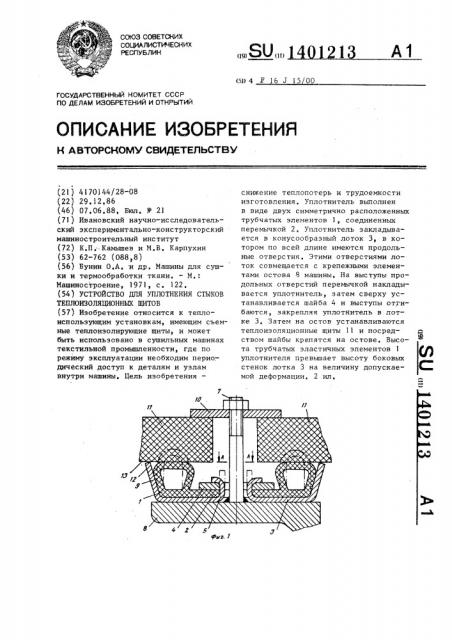

На фиг, 1 изооражено ус". ðîéñòâî для уплотнения стыков теплоизсляционнных щитов, поперечное сечение; на фиг, 2 — сечение Л-Л на фиг. 1„

Устройство для уплотнения стыков теплоизоляционных щитов содержит уплотнитель в виде эластичногс профиля из двух трубкообразнь.х элементов 1, соединенньгх симметри но между собой перемычкой 2, Уплотнитель закреплен в конусообразном лотке 3 с

Ъ помощью шайбы 4 и отогнутых выступов

5, которые при вырубке и отгибе образуют продолговатые отверстия 6, расположенные вдоль лотка 3 с шагом, равным шагу установки крепежных элементов 7 на остове 8 машины, Лоток

3 имеет симметрично отогнутые в сторону плоскости теплоизоляционных щитов полки 9, которые имеют развал

0 больше 90 и меньше высоты эластичного трубкообразного элемента 1 на величину допустимой деформации.

Крепежный элемент 7 (в данном случае шпилька и гайка) воздействует через планку 10 на теплоизоляционные щиты 11 и деформирует профиль элемен-. 40 тов 1 до тех пор, пока не произойцет контакта кромок 12 полок 9 с плоскостью 13 теплоизоляционных щитов 11, Развал полок 9 ло-.ка 3 больш" 90 улучшает условия деформации трубкообразного элемента 1 и предохраняет его от защемления и повре>кдения,. Конусообразный лоток 3 с закрепленным уплотнителем создает термическое сопротивление теплс1 ередаче В зоне сты 50 ка от остова, а зазор между торцами щитов лимитируется толщиной крепежногс элемента. Все это уменьшает потери через стык, Такas! конструкция уплстнитепьного узла позволяет осуществлять е>-о изготовление поточнс, так как неточности в шаге установке крепежных элементо 7 на остове 8 компенсируются продолговатыми отверс òèÿìH 6 в конусообразном лотке 3.

Устройс-,во для уплотнения стыков со",ирается следующи!.;,бразом, В конусообразный лоток 3 заклады— вается эластичный трубкообразньгй элемент 1, в перемычке 2 KQTQpoI имеются отверстия., совмещающиеся с отверстиями 6 в лотке 3, Отогнутые выступы 5 фиксируют элемент 1 от смещения, Сверху на перемычку 2 и отогнутые выступы 5 накладывается шайба 4, а края высту.пов 5 загибаются к наружному диаметру шайбы 4, и, таким образом, уплотнитель крепится в конусообразном лотке 3. В собранном виде конусообразный лоток 3 с уплотнителем накладь:вается на остов

8 машины, при этом крепежные элементы 7 совмещаются с отверстиями 6 лотка 3. Затем устанавливаются теплоизоляционные щиты !1 и с помощью планки 10 и гайки крепежного элемента 7 закрепляются на остове 8, Такая конструкция уплонительного узла повышает ремонтопригодность устройства, так как без дополнительных трудозатрат сводится к замене конусообразного лотка 3 с уплстнителем 1. ч>ормула из обретения

Устройство для уплотнения стыков теплоизоляционных щитов, преимущественно сушильных машин, содержащее уплотнитель и средство цля крепления его на остове машины, о т л и ч а ющ е е с я тем, что, с целью снижения теплопотсрь и трудозатрат на изготовление, средство для крепления выполнено в виде конусообразного лотка с отогнутыми выступами и шайб, а уплотнитель — в виде двух трубчатых эластичных элементов, соединенных симметрично перемычкоЙ, расположеHíûõ в лотке и закрепленных в нем посредсТВоМ шайб и отогнутых выступов лотка, образующих в послецнеь. по всей длине остова машины продольные отверстия для сочленения с остовом, при этом высота сторон конусообразного лотка меньше высоты трубчатого эластичного элемента на величину допустимой деформации.
