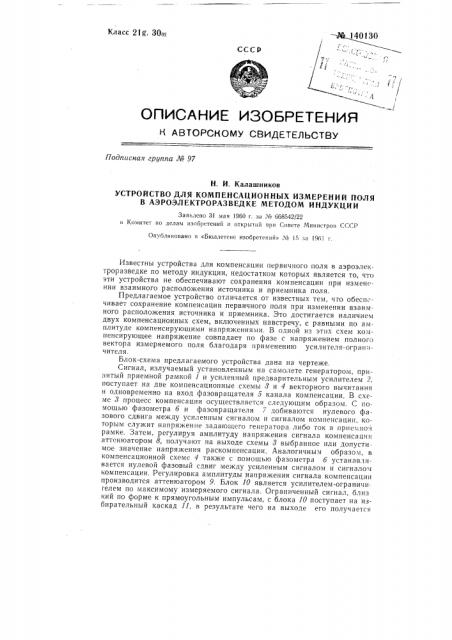

Н. И. Калашников

УСТРОЙСТВО ДЛЯ КОМПЕНСАЦИОННЫХ ИЗМЕРЕНИЙ ПОЛЯ

В АЭРОЭЛЕКТРОРАЗВЕДКЕ МЕТОДОМ ИНДУКЦИИ

Заявлено 31 мая 196() г. за ¹ 668542/22 в Комитет по делам изобретений и открытий при Говете Министров ГГГР

Опубликовано в «Бюллетене изооретепин» X 15 за 196! г.

Известны устройства для компенсации первичного поля в аэроэлектроразведке по методу индукции, недостатком которых является то, что эти устройства не обеспечивают сохранения компенсации при изменении взаимного расположения источника и приемника поля.

Предлагаемое устройство отличается от известных тем, что обесп, чивает сохранение компенсации первичного поля при изменении взаимного расположения источника и приемника. Это достигается наличием двух компенсационных схем, включенных навстречу, с равными по амплитуде компенсирующими напряжениями. В одной из этих схем ко I пенсирующее напряжение совпадает по фазе с напряжением полного вектора измеряемого поля благодаря применению усилителя-огран:tчитсля.

Блок-схема предлагаемого устройства дана на чертеже.

Сигнал, излучаемый установленным на самолете генератором, принятый приемной рамкой 1 и усиленный предварительным усилителем Р, поступает на две компенсационные схемы 8 и 4 векторного вычитания и одновременно на вход фазовращателя 5 канала компенсации. В схеме 3 процесс компенсации осуществляется слечующим образом. С помошью фазометра 6 и фазовращателя 7 добиваются нулевого фазового сдвига между усиленным сигналом и сигналом компенсации, которым служит напряжение задающего генератора либо ток в приемной рамке. Затем, регулируя амплитуду напряжения сигнала компенсации аттенюатором В, получают на выходе схемы 8 выбранное или допусти мое значение напряжения раскомпенсации. Аналогичным образом, в компенсационной схеме 4 также с помощью фазометра 6 устанавливается нулевой фазовый сдвиг между усиленным сигналом и сигналом компенсации. Регулировка амплитуды напряжения сигнала компенсации производится аттенюатором 9. Блок 10 является усилителем-ограничигелем flo максимому измеряемого сигнала. Ограниченный сигнал, близ кий по форме к прямоугольным импульсам, с блока 10 поступает на избирательный каскад П, в результате чего на выходе его получается стабильная по амплитуде основная гармоника рабочего сигнала. Приборвольтметр 12 показывает значение, пропорциональное напряжению раскомпенсации, а прибор-вольтметр И вЂ” значение, пропорциональное вектору вторичного поля, напряжение которого снимается с выхода схемы

14 вычитания.

Предмет изобретения

Устройство для компенсационных измерений поля в аэроэлектроразведке методом индукции, о т л и ч а ю щ е е с я тем, что, с целью сохранения компенсации первичного поля при изменении взаимного расположения источника и приемника поля, оно содержит две компенсационные схемы, включенные навстречу, с равными по амплитуде компенсирующими напряжениями, в одной из которых компенсирующее напряжение по фазе совпадает с напряжением полного вектора измеряемого поля, благодаря формированию из измеряемого напряжения с помощью усилителя-ограничителя.
