Устройство для отбора проб газа

Устройство для отбора проб газа

Иллюстрации

Показать все

Реферат



Изобретение относится к аналитическому приборостроению, применяется в цветной металлургии, химической промышленности и других отраслях народного хозяйства . Цель изобретения - повышение надежности устройства и сокращение энергозатрат . Для этого в устройстве, содержащем соосные и непосредственно соединенные газоотборную камеру с рабочим торцом и камеру фильтра с сужающимся концом и фильтрующим элементом, внутри которого расположена трубка подачи анализируемого газа с отверстиями, соединенная через клапаны с линиями сжатого и анализируемого газов, а также открытую с одного конца продувочную камеру, соединенную через клапан с линией сжатого газа, продувочная камера выполнена охлаждаемой, а газоотборная камера выполнена с-сечением, равным меньшему диаметру конусной части камеры фильтра. При этом рабочий торец газоотборной камеры расположен внутри продувочной камеры. Рабочий торец газоотборной камеры установлен от открытого конца продувочной камеры на расстоянии, равном 2-4 ее диаметрам. Фильтрующий элемент выполнен с охватывающим его по периметру упругим поясом. 3 з. п. ф-лы, 1 ил. а $9

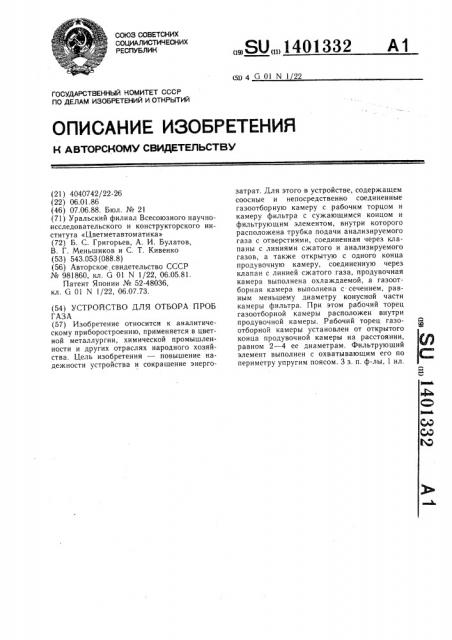

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

„„SU„„1401332 (50 4 G 01 N 1 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4040742/22-26 (22) 06.01.86 (46) 07.06.88. Бюл. № 21 (71) Уральский филиал Всесоюзного научноисследовательского и конструкторского института «Цветметавтоматика» (72) Б. С. Григорьев, А. И. Булатов, В. Г. Меньшиков и С. Т. Кивенко (53) 543.05) (088.8) (56) Авторское свидетельство СССР № 981860, кл. G 01 N 1/22, 06.05.81.

Патент Японии № 52-48036, кл. G 01 N 1/22, 06.07.73. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ

ГАЗА (57) Изобретение относится к аналитическому приборостроению, применяется в цветной металлургии, химической промышленности и других отраслях народного хозяйства. Цель изобретения — повышение надежности устройства и сокращение энергозатрат. Для этого в устройстве, содержащем соосные и непосредственно соединенные газоотборную камеру с рабочим торцом и камеру фильтра с сужающимся концом и фильтрующим элементом, внутри которого расположена трубка подачи анализируемого газа с отверстиями, соединенная через клапаны с линиями сжатого и анализируемого газов, а также открытую с одного конца продувочную камеру, соединенную через клапан с линией сжатого газа, продувочная камера выполнена охлаждаемой, а газоотборная камера выполнена с сечением, равным меньшему диаметру конусной части камеры фильтра. При этом рабочий торец газоотборной камеры расположен внутри продувочной камеры. Рабочий торец газоотборной камеры установлен от открытого конца продувочной камеры на расстоянии, равном 2 — 4 ее диаметрам. Фильтрующий элемент выполнен с охватывающим его по периметру упругим поясом. 3 з. п. ф-лы, 1 ил.

1401332

Формула изобретения

55 i

Изобретение относится к устройствам ля отбора проб газа из различных техно,логических аппаратов и может быть использовано в цветной металлургии, химической

Промышленности и других отраслях народного хозяйства.

Целью изобретения является повышение надежности и быстродействия устройства и сокращение энергозатрат.

На чертеже изображено предлагаемое стройство для отбора проб газа.

Устройство включает газоотборную камеу 1 с рабочим торцом 2, соосно и непосредтвенно соединенную с камерой фильтра 3 сужающимся концом 4 и содержащую ильтрующий элемент 5, через который проодит трубка 6, соединенная клапаном 7 линией сжатого воздуха, а клапаном 8— линией анализируемого газа. Фильтруюий элемент по периметру охвачен упругим

i оясом 9.

Рабочий торец газоотборной камеры расоложен соосно внутри продувочной камеы 10, соединенной клапаном 11 с линией жатого газа, продувочная камера снабжена хлаждающей рубашкой 12.

Устройство работает в режиме отбора робы, а также в режиме очистки открытого

i онца продувочной камеры и фильтрующего лемента. В режиме отбора пробы клапаны 7

11 закрыты, а клапан 8 открыт, при этом

ысокотемпературный пылегазовый поток оступает через открытый конец водоох. аждаемой продувочной камеры 10 в газо< тборную камеру 1 через ее рабочий торец 2, : атем в камеру 3 фильтра и через фильтруюий элемент 5, трубку 6, клапан 8, линию нализируемого газа в газоанализатор (не

i оказан) . Фильтрующий элемент выполнен применением фильтрующей ткани, которая репятствует прохождению механических

1 астиц и пыли в газоанализатор.

Для очистки открытого конца продувочiIoé камеры 10 открывают клапан 11 и по, ают в нее из линии сжатый газ. Выходя йз кольцевого сечения продувочной камеры, Высокоскоростная струя сжатого газа разру цает сцепление механических частиц и пыли

Между собой и стенками этой камеры и выбрасывает их наружу.

Для очистки фильтрующего элемента закрывают клапан 8 и открывают клапан 7, йри этом сжатый газ из линии поступает через трубку 6 во внутреннюю полость фильтрующего элемента 5, в результате чего его

<объем увеличивается под действием избыточного давления. Изменение формы фильтрующего элемента приводит к разрушению образований пыли и частиц íà его поверхности и в порах и выносу их потоком сжатого газа в камеру фильтра, откуда она через

i àçooòáîðHóþ и продувочную камеры выбра

При необходимости очистка устройства может быть автоматизирована за счет включения и выключения электромагнитных кла5

2 панов 7, 8 и 11 с помощью блока управления по заданной во времени программе или по сигналу от датчика давления, чувствительный элемент которого соединен гидравлически с камерой фильтра.

Кроме того, при анализе влажных газов с целью исключения намокания фильтрующего элемента и ухудшения его свойств устройство может быть снабжено узлом электроподогрева камеры фильтра, автоматически поддерживающим в ней температуру анализируемого газа выше точки росы.

Расход газа через газоотборное устройство в первую очередь определяется состоянием открытого конца продувочной камеры, которое обрастает механическими частицами и пылью во много раз быстрее, чем фильтрующий элемент. Поэтому с целью сокращения отрезка времени, в котором происходит искажение пробы за счет продувки устройства сжатым газом и уменьшения энергозатрат, очистку обоих узлов целесообразно совмещать по времени и подавать сжатый газ в полость фильтрующего элемента значительно реже, чем в продувочную камеру.

В случае сильной адгезии механических частиц и пыли к стенкам камеры фильтра и газоотборной камеры, например при наличии частиц элементарной серы в газе, их внутреннюю поверхность облицовывают фторопластом с целью повышения срока службы устройства от очистки до очистки.

Применение предлагаемого устройства позволяет сократить энергозатраты и повысить надежность за счет уменьшения количества пыли, проходящего через его узлы, обусловленного сокращением объема газоотборной камеры, рационального размещения открытого конца продувочной камеры и выбора формы ее сечения для формирования высокоскоростной струи сжатого газа, снижения частоты включения и выключения клапанов.

1. Устройство для отбора проб газа, содержащее газоотборную камеру с рабочим торцом и камеру фильтра с сужающимся концом и фильтрующим элементом, соединенным с трубкой, которая соединена через клапаны с линиями сжатого воздуха и анализируемого газа, отличающееся тем, что, с целью повышения надежности и быстродействия устройства и уменьшения энергозатрат, газоотборная камера концом, противоположным ее рабочему торцу, соединена с сужающимся концом камеры фильтра.

2. Устройство по п. 1, отличающееся тем, что оно снабжено продувочной камерой и охлаждающей рубашкой, установленной соосно снаружи газоотборной камеры.

3. Устройство по п. 2, отличающееся тем, что рабочий торец газоотборной камеры установлен от открытого конца продувочной камеры на расстоянии, равном 2 — 4 ее диаметра.

1401332

Составитель А. Сондор

Редактор Л. Гратилло Техред И. Верес Корректор Н. Король

Заказ 2534 41 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, OK — 35, Раушская наб., д. 4 5

Производственно-полиграфическое предприятие. г. Ужгород, ул. Проектная, 4

4. Устройство по п. 1, отличающееся тем, что камера фильтра снабжена упругим поясом, охватывающим фильтрующий элемент по периметру.
