А. М. Водовозов

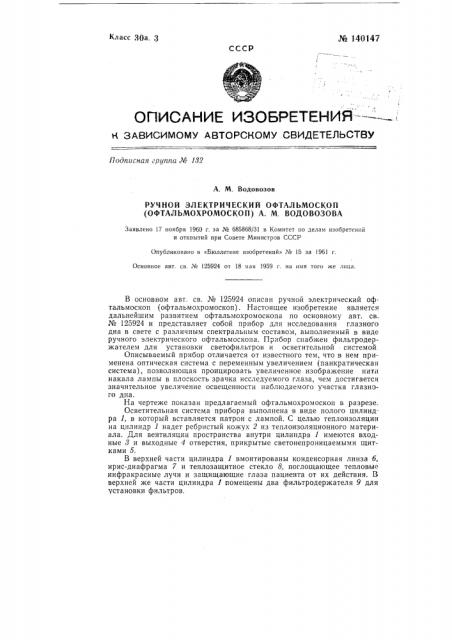

РУЧНОЙ ЗЛЕКТРИЧЕСКИЙ ОФТАЛЬМОСКОП (ОФТАЛ ЬМОХРОМОС КО П) А. М. ВОДО ВОЗОВА

Заявлено 17 ноября 1960 г. за № 685868/31 в Комитет по делам изобретений и QTKDbITHH при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 15 за !961 г.

Основное авт. св. ¹ 125924 от 18 мая 1959 г, на нмя того же лица.

В основном авт. св. № 125924 описан ручной электрический офтальмоскоп (офтальмохромоскоп) . Настоящее изобретение является дальнейшим развитием офтальмохромоскопа по основному авт. св. № 125924 и представляет собой прибор для исследования глазного дна в свете с различным спектральным составом, выполненный в виде ручного электрического офтальмоскопа. Прибор снабжен фильтродержателем для установки светофильтров и осветительной системой

Описываемый прибор отличается от известного тем, что в нем применена оптическая система с переменным увеличением (панкратическая система), позволяющая проицировать увеличенное изображение нити накала лампы в плоскость зрачка исследуемого глаза, чем достигается значительное увеличение освещенности наблюдаемого участка глазного дна.

На чертеже показан предлагаемый офтальмохромоскоп в разрезе.

Осветительная система прибора выполнена в виде полого цилиндра 1, в который вставляется патрон с лампой. С целью теплоизоляции на цилиндр 1 надет ребристый кожух 2 из теплоизоляционного материала. Для вентиляции пространства внутри цилиндра 1 имеются входные 8 и выходные 4 отверстия, прикрытые светонепроницаемыми щитками 5.

В верхней части цилиндра 1 вмонтированы конденсорная линза 6, ирис-диафрагма 7 и теплозащитное стекло 8, поглощающее тепловые инфракрасные лучи и защищающие глаза пациента от их действия. В верхней же части цилиндра 1 помещены два фильтродержателя 9 для установки фильтров.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ--- -й ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 140147

К цилиндру 1 присоединен тубус, содержащий панкратическую оптическую систему. Эта система состоит из двухлинзового объектива 10 и подвижной положительной линзы 11, смещение которой по оптической оси системы приводит к увеличению изображения нити в плоскости зрачка исследуемого глаза, чем достигается усиление освещенности наблюдаемого участка на дне глаза в несколько раз.

Линза 11 помещена во втулке, перемещение которой осуществляется движком 12, вынесенным на наружную поверхность тубуса. У верхнего отверстия тубуса расположена прямоугольная линза 18, изменяющая ход светового пучка и направляющая его в глаз пациента.

В верхней части тубуса прикреплена офтальмоскопическая головка 14 с набором коррегирующих линз.

Предлагаемый прибор получил положительную оценку Государсгвенного научно-исследовательского института глазных болезней им. Гельмгольца, а также кафедр глазных болезней Киевского медицинского института и Киевского института усовершенствования врачей.

Предмет изобретения

Ручной электрический офтальмоскоп (офтальмохромоскоп) по ав г. св. № 125924, отличающийся тем, что, с целью усиления освещенности наблюдаемого участка глазного дна, он снабжен панкратической оптической системой, проицирующей увеличенное изображение тела накала лампы в плоскость зрачка исследуемого глаза. № 140147
