Генератор шумовых сигналов

Генератор шумовых сигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике . Цель изобретения - повышение равномерности закона распределения. Г-р содержит операц. у-ли (ОУ) 1 и 2, резисторы (Р) 3-5, ограничительные диоды 6 и 7. Введена линия 8 задержки (ЛЗ). За счет введенной через ЛЗ 8 положит, обратной связи на инвертируюш,ие входы ОУ 1 и 2 происходит усиление их собственных шумов. Для обеспечения генерации шумовых сигналов с равномерной спектральной плотностью мош,ности необходимо, чтобы полосы пропускания ЛЗ 8, а также ОУ 1 и 2 были много больше величины, обратной времени задержки. Режим г-ра определяется токоограничивающим РЗ, а также Р 4 и 5, определяюш,ими коэф. усиления ОУ 2. Диоды 6 и 7, в качестве к-рых используются стабилитроны, производят двустороннее ограничение шумовых сигналов, что позволяет обеспечить повышение равномерности закона распределения генерируемых шумовых сигналов. 1 ил. 3 сл

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН g 4 Н 03 В 29 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOlVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4180347/24-09 (22) 09.01.87 (46) 07.06.88. Бюл. № 21 (71) Московский авиационный институт им. Серго Орджоникидзе (72) В. В. Власова и В. В. Мясников (53) 621.373.43 (088.8) (56) Авторское свидетельство СССР № 292209, кл. Н 03 В 29/00, 05.11.68.

Жовинский В. Н. Генерирование шумов для исследования автоматических систем.—

M. Энергия, 1968, с. 66. (54) ГЕНЕРАТОР ШУМОВЫХ СИГНАЛОВ (57) Изобретение относится к радиотехнике. Цель изобретения — повышение равномерности закона распределения. Г-р содержит операц. у-ли (ОУ) 1 и 2, резисторы (Р) 3 — 5, ограничительные диоды 6 и 7.

„„SU„„1401555 А1

Введена линия 8 задержки (ЛЗ). За счет введенной через ЛЗ 8 положит. обратной связи на инвертирующие входы ОУ 1 и 2 происходит усиление их собственных шумов.

Для обеспечения генерации шумовых сигналов с равномерной спектральной плотностью мощности необходимо, чтобы полосы пропускания ЛЗ 8, а также ОУ и 2 были много больше величины, обратной времени задержки. Режим г-ра определяется токоограничивающим РЗ, а также P 4 и 5, определяющими коэф. усиления ОУ 2. Диоды

6 и 7, в качестве к-рых используются стабилитроны, производят двустороннее ограничение шумовых сигналов, что позволяет обеспечить повышение равномернос-.и закона распределения генерируемых шумовых сигналов. 1 ил.

1401555

Формула изобретения

Составитель А. Стомахин

Редактор Г. Волкова Техред И. Верес Корректор О. Кравцова

Заказ 2539/52 Тираж 928 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и связи и может быть использовано при испытаниях и исследованиях приборов и систем статистическими методами.

Цель изобретения — повышение равномерности закона распределения.

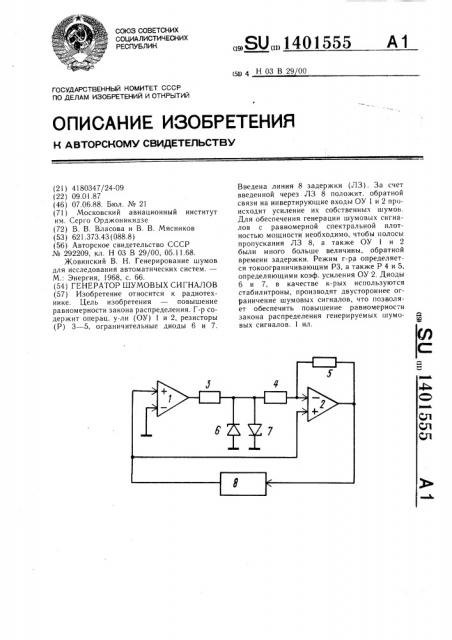

На чертеже представлена структурная электрическая схема генератора шумовых сигналов.

Генератор шумовых сигналов содержит первый 1 и второй 2 операционный усилители, первый 3, второй 4 и третий 5 резисторы, первый 6 и второй 7 ограничительные диоды, линию 8 задержки.

Генератор работает следующим образом.

3а счет введенной через линию 8 задержки положительной обратной связи на неинвертирующие входы первого 1 и второго

2 операционных усилителей происходит усиление их собственных шумов, причем для обеспечения генерации шумовых сигналов с равномерной спектральной плотностью мощности необходимо, чтобы полосы пропускания линии 8 задержки, а также первого 1 и второго 2 операционных усилителей были много больше величины, обратной времени задержки. Режим работы генератора шумовых сигналов определяется токоограничивающим первым резистором 3, а также вторым 4 и третьим 5 резисторами, определяющими коэффициент усиления второго операционного усилителя 2. Первый 6 и второй 7 ограничительные диоды, в качестве которых используются стабилитроны, 2 производят двустороннее ограничение шумовых сигналов, что позволяет обеспечить повышение равномерности закона распределения генерируемых шумовых сигналов.

Генератор шумовых сигналов, содержащий последовательно соединенные первый операционный усилитель и первый резис1р тор, второй операционный усилитель, последовательно соединенные второй и третий резисторы, первый и второй ограничительные диоды, анод одного ограничительного диода и катод другого ограничительного диода объединены и соединены с другим выводом первого резистора, отличающийся тем, что, с целью повышения равномерности закона распределения, введена линия задержки, выход которой соединен с неинвертирующими входами первого и второго операционных усилителей, причем инвертирующий вход первого операционного усили-теля соединен с общей шиной, другои вывод первого резистора подключен к другому выводу второго резистора, другие электроды первого и второго ограничительных диодов

25 подключены к общей шине, точка соединения второго и третьего резисторов подключена к инвертирующему входу второго операционного усилителя, выход которого объединен с другим выводом третьего резистора и подключен к входу линии заЗО д,р,и
