Реферат



Класс я, ) с ®т

d3oo. 140195

| !

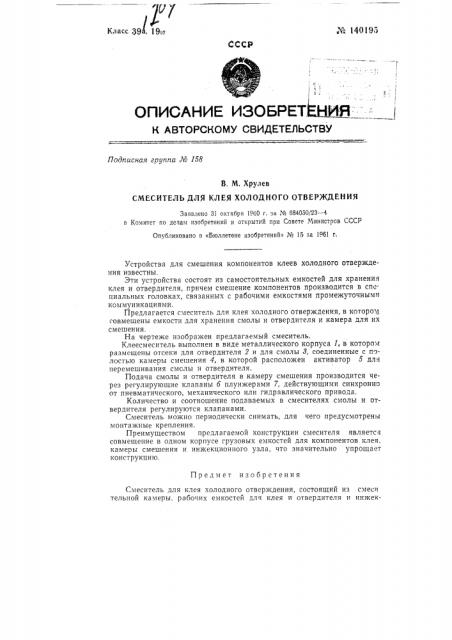

i . C описания изоы чтения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подпиская группа М 15о

В. М. Хрулев

СМЕСИТЕЛЬ ДЛЯ КЛЕЯ ХОЛОДНОГО ОТВЕРЖДЕНИЯ

Заявлено 31 октября 1960 r, за ¹ 684050/23 — 4 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 15 ".а 1961 г, Предмет изобретения

Смеситель для клея холодного отверждения, состоящий из смеси тельной камеры, рабочих емкостей для клея и отвердителя и инжекУстройства для смешения компонентов клеев холодного отверждения известны.

Эти устройства состоят из самостоятельных емкостей для хранения клея и отвердителя, причем смешение компонентов производится в специальных головках, связанных с рабочими емкостями промежуточными коммуникациями.

Предлагается смеситель для клея холодного отверждения, в котором совмещены емкости для хранения смолы и отвердителя и камера для их смешения.

На чертеже изображен предлагаемый смеситель.

Клеесмеситель выполнен в виде металлического корпуса 1, в котором размещены отсеки для отвердителя 2 и для смолы 3, соединенные с полостью камеры смешения 4, в которой расположен активатор 5 для перемешивания смолы и отвердителя.

Подача смолы и отвердителя в камеру смешения производится через регулирующие клапаны б плунжерами 7, действующими синхронно от пневматического, механического или гидравлического привода.

Количество и соотношение подаваемых в смесителях смолы и отвердителя регулируются клапанами.

Смеситель можно периодически снимать, для чего предусмотрены монтажные крепления.

Преимуществом предлагаемой конструкции смесителя является совмещение в одном корпусе грузовых емкостей для компонентов клея, камеры смешения и инжекционного узла, что значительно упрощает конструкцию. № 140195

Составитель С. В, Кокорев

Техред А. Л. Резник

Редактор О. Д. Ус

Корректор И. А. Шпынева

Поди. к печ. 2

Зак, 11840

8.XI 61 г. Формат бум. 700(1081!, Тираж 600

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,18 изд. л

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

11 ционного узла, отл ич а ю щий ся тем, что, с целью упрощения ко »струкции, смесительная камера совмещена в одном корпусе с рабочими емкостями, общее днище которых выполнено в виде поршня инжекционного узла.
