Реферат



Изобретение относится к оптическому приборостроению и использовано в квантовой электронике в качестве управляемого зеркала резонатора лазера. Лля упрощения конструкции зеркала его магнитопровод выполнен в виде двух прямоугольных пластин 2, 3 из магнитострикционных материалов с различными по знаку коэфо ма1 нитострикции,прилегающих к средней токопроводящей пластине 1„ При пропускании тока по средней пластине 1 происходит деформация пластин 2,3, приводящая к образованию криволинейной цилиндрической поверхности, Кривизна зеркала обусловлена величиной тока пластине 1« 2 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s с 02 S 5/10 26/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4083185/10 (22) 07. 07.86 (46) 07.07.93, Бюл. -" 25 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) П.А.Грахов, С.Т.Кусимов, 4.3.Тлявлин и А.P.Ôàòõèåâ (56) Авторское свидетельство СССР

1099745, кл. с 02 В 5/10, 1983. (54) ЗЕРКАЛО С РЕГУЛИРУЕМОИ КРИВИЗНОЧ (57) Изобретение относится к оптическому приборостроению и м.б. использовано в квантовой электронике в ка„„ Ы,„, 1402119 А1 честве управляемого зеркала резонатора ла зе ра .,лля упрощения конструкции зеркала его магнитопровод выполнен в виде двух прямоугольных пластин

2, 3 из магнитострикционных материалов с различными по знаку коэо. магнитострикции,прилегающих к средней токопроводящей пластине 1. При пропускании тока по средней пластине 1 происходит деоормация пластин 2,3, приводящая к образованию криволинейной цилиндрической поверхности. Кривизна зеркала обусловлена величиной тока пластине 1, 2 ил, 1402119

Формула изобретения

Зеркал с регулируемой кривизной, содержащее магнитопровод,упругую отражающую токопроводящую пластину с токоподводами, соединенными с регулируемым источником постоянного тока, отличающееся тем, что, с целью упрощения конструкции, магнитопровод выполнен в виде двух прямоугольных пластин из магнитострикционных материалов с различными по знаку коэффициентами магнитострикции, расположенных по разные стороны токопроводящей пластины и жестко скреплеййых с ней.

4 . И . ФлР

Техред М.Моргентал Корректор Т.Вашкович

Редактор Е.Нефедова

Заказ 2831 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

Изобретение относится к оптике, в частности к оптическим приборам и системам с регулируемым фокусным расстоянием, и может быть использовано в квантовой электронике в качестве управляемого зеркала резонатора лазера.

Целью изобретения является упрощение конструкции зеркала с регулируемоч кривизной..

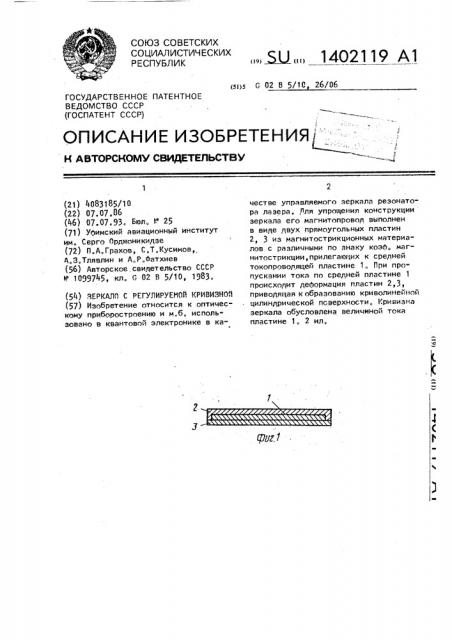

На фиг.1 схематично изображено предлагаемое зеркало; на фиг.2 - то же, вид сверху.

Зеркало содержит трехслойный эле- 15 мент, средний слой 1 которого выполнен из немагнитного токопроводящего материала, а слои 2 и 3, прилегающие к среднему слою, изготовлены из магнитострикционных материалов с противоположными по знаку коэффициентами магнитострикции, Одна или обе внешние поверхности трехслойных элементов 1, 2, 3 выполнены отражающими.

Отдельные слои могут быть электрически изолированы между собой.

К краям токопроводящей пластины

1 припаяны толстые шины 4, изготов:ленные из материалов, обладающих высокой электрической проводимостью и обеспечивающих поэтому равномерный по ширине пластины 1 подвод тока.

Зеркало работает следующим образом.

При пропускании постоянного тока по средней пластине 1 создается магнитное поле, направленное перпендикулярно току и замыкающееся в магнитопроводе, образованном магнитострикционными слоями 2 и 3. Вследствие линейногп магнитострикционного эффекта î.AH магнитострикционный слой (например, 2) удлиняется, а другой (например,3} укорачивается. В результате трехслойная пластина изгибается, ее поверхность принимает криволинейную цилиндрическую форму, т.е. образуется выпуклое (или вогнутое) зеркало. Меняя величину тока средней пластины 1, можно изменять интенсивность магнитного поля в магнитострикционных элементах 2,3, что позволяет регулировать кривизну зеркала и изменять ее фокусное расстояние. Если предусмотрена электрическая изоляция слоев 1,2 и 3 друг от друга,то распределение магнитного поля по ширине магнитострикционных пластин, т.е. в направлении протекания тока, будет более равномерным по сравнению со случаем, где такая изоляция не предусмотрена.
