Режущая головка для проходческого комбайна

Режущая головка для проходческого комбайна

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К flATEHTV

Патент Австрии Р 359453, кл. 5 Ь 30, опублик. 1980.

Р

Q) (ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3633949/22-03 (22) 19.08.83 (31) А 331182 (32) 03.09.82 (33) AT (46) 07,06,88. Вюл. Р 21 (71) Фоест-Альпине AI" (AT) (72) Готтфрид Траумюллер, Вильфрид

Иайер, Франц Неффманн и Хервиг

Врулих (АТ) (53) 622.26(088,8) (56) Патент CLIA и 4289357, кл. 299-81, опублик. 1981.

„„SU „„1402267 (51)4 Е 21 С 27/24, F, 21 F 5/00 (54) РВЖУЦАЛ ГОЛОВКА ПРОХОДЧЕСКО1 О

K0IiBAliHA (57) Изобретение относится к г< рному делу и м.б. использовано прн про— ходке горных выработок, Цель — облегчение очистки каналов подвода воды к соплам. Режущая головка,РГ) 1 образована из сваренных друг с другом дисков 2, установлена на держателе, связанном со стрелой. Вода подается г

1402267 через каналы (К) в держателе 4, в камеру 7 распределителя, а через последнюю в аксиальное отверстие 8, радиальные отверстия 9 и осевые К 10.

Отверстие 8 закрыто посредством разъемных эапорных деталей в виде торцовой шайбы 11. Из K 10 вода

Изобретение относится к горному делу и может быть использовано при проходке горных выработок.

Целью изобретения является o6" легчение очистки каналов подвода воды к соплам.

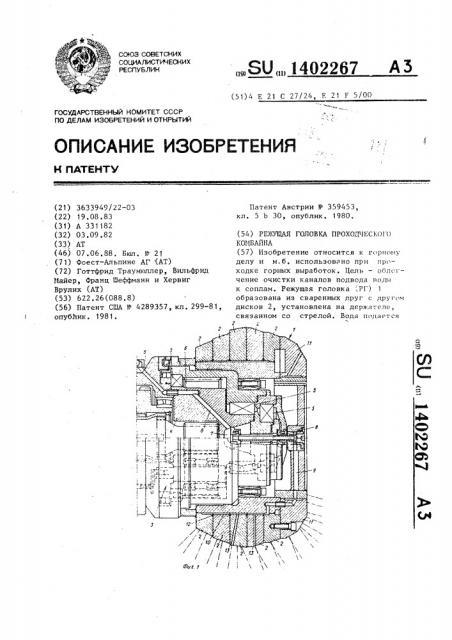

На фиг, 1 изображена режущая головка, поперечное сечение; на фиг. 2— головки со сквозными осевыми каналамн, поперечное сечение; на фиг. 3— то же, вариант выполнения.

Режущая головка 1 собрана из сваренных друг с другом дисков 2 и установлена в подшипниках с возможностью ! поворота на стреле (не показана) и связана с последней ступенью 3 понижающей передачи редуктора (штрихпунктир).

Режущая головка 1 на держателе 4, связанном со стрелой, установлена через подшипник 5 качения.

Вода подается через каналы 6, затем она попадает в камеру 7 распределителя, через нее — в аксиальное отверстие 8, радиальные отверстия 9 и осевые каналы 10. Торцовая шайба

11 соединена с корпусом головки при помощи винтов 12. Иэ каналов 10 вода, через радиальные отверстия 13 попадает к выходным соплам, которые могут быть о размещены в резцедержа телях.

Каналы 10 выполнены в виде, например, трех осевых отверстий 14 и закрыты по концам запорными деталями

15. Отверстие 14 может быть разделено на два отверстия 16, которые соединяются друг с другом через радиальное отверстие 17 (фиг. 2). Для промывки и очистки отверстий 14 и 16 детали 15 вынимают. через радиальные отверстия 13 посту« пает к выходным отверстиям, разме- щенным на поверхности РГ 1. Выходные отверстия расположены перпендикулярно оси вращения РГ 1 и закрыты посредством дополнительных разъемных эапорных деталей. 3 ил.

Торцы дисков 2 сварены, при этом вытянутая в направлении 18 выемка под сварку, которая заполняется рас" плавом электрода, имеет размер а

5 больший, чем; диаметр в отверстий

14 или 16 (фиг. 2). Отверстия 14 и

16 проходят насквоэь через сварные швы 19 и их стенки имеют гладкую по10 верхность. Запорные детали 15 имеют наружную винтовую резьбу 20, которая ввинчивается во внутреннюю резьбу

2 1 на торцовых сторонах отверстий

14 и 16. Радиальные отверстия 13

15 (фиг. 1) подведены к отверстиям 14 и 16, Диски 2 могут иметь глухие осевые отверстия 22, сообщенные с радиальным отверстием 9, проходящим в торцовом

0 диске 23, Для ограничения осевых отверстий 24 в радиальном направлении в них могут быть вварены стенки 25 для облегчения монтажа, выполненные расчлененными в окружном направле 25 нии головки. Отверстия 22- дисков расположены, соосно по стрелке в

„направлении стрелки 26, что позволяет вводить в них стержень для очистки каналов 10, Торцовый диск 23 через уплотнение

27 разъемно связана со смежным диском 2, и после снятия диска 23 и запорной детали 15 в осевые отверстия могут быть введены стержни для их очистки.

35 формулаиэобретения

Режущая головка для проходческого комбайна, содержащая расположенные по ее периметру зубки, выходные сопла для выпуска охлаждающей воды и осевые каналы для снабжения водой сопл, ! 402267

Фиг. Р расположенные внутри режущей головки в направлении оси вращения последней, сообщенные через радиальные отверстия с аксиальным отверстием для подачи воды и с выходными радиальными отверстиями, подведенными к соплам, отличающаяся тем, что, с целью облегчения очистки каналов подвода воды к соплам, осевые каналы пройдены насквозь головки, а на одной из торцовых поверхностей редущей головки выполнено выходное отверстие с внутренней винтовой резьбой, которое расположено соосно с осевыми каналами, сообщено с ними и закрыто посредством разъемных запорных деталей в виде торцовой шайбы, при этом радиальные отверстия также сообщены с выходными отверстиями, которые выполнены на рабочей поверхности режущей головки, расположены перпендикулярно оси вращения головки и закрыты посредством дополнительных разъемных запорных элементов.

1402267
