Устройство для укладки изделий в полочный контейнер

Устройство для укладки изделий в полочный контейнер

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для подачи штучных нзделий и может быть использовано для укладки хлеба в контейнеры. Цель изобретения - повышение надежности укладки. Буханки 14 по склизу 18 подаются на верхнюю полку устройства в виде стержней 5 с закрепленными на них с помош,ью гибких лент 8 пластинами 9, установленными с возможностью качания и снабженными приводом качания. Пластины опускаются и буханки падают на нижний ряд. Когда все ряды заполняются, рама 4 гидроцилиндром 3 подается в контейнер 7 и буханки перегружаются на лотки 6. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5D 4 А 21 С 15 00, В 65 В 5 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ1:, БИЛ.Гы ;

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4162941/28-13 (22) 18. 12.86 (46) 15.06.88. Бюл. ¹ 22 (75) B. Н. Климчук, В. А. Свинин, Г. К. Шилов и 1О, П. Овсянников (53) 621.798.4 (088.8) (56) Авторское свидетельство СССР

¹ 492430, кл. В 65 В 35/34, 1975. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ИЗДЕЛИЙ В ПОЛОЧНЫЙ КОНТЕЙНЕР (57) Изобретение относится к оборудованию для подачи штучных изделий и моЛ0„„ 1402320 А 1 жет быть использовано для укладки хлеба в контейнеры. Цель изобретения — повышение надежности укладки. Буханки 14 по склизу 18 подаются на верхнюю полку устройства в виде стержней 5 с закрепленными на них с помощью гибких лент

8 пластинами 9, установленными с возможностью качания и снабженными приводом качания. Пластины опускаются и буханки падают на нижний ряд. Когда все ряды заполняются, рама 4 гидроцилиндром 3 подается в контейнер 7 и буханки перегружаются на лотки 6. 1 з.п. ф-лы, 4 ил.

1402320

Изобретение относится к оборудованию для подачи штучных изделий и может быть использовано для загрузки хлеба в контейнеры на хлебозаводах.

Целью изобретения является повышение ! надежности укладки.

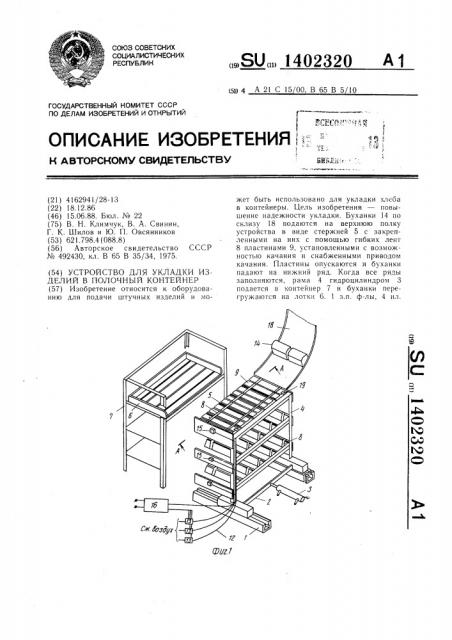

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — разрез

А — A на фиг. 1; на фиг. 3 — узел 1 на фиг. 2; на фиг. 4 — узел I I на фиг. 2.

Устройство для укладки изделий содержит направляющие 1, основание 2, гидро цилиндр 3, раму 4 со стержнями 5, установленную напротив лотков 6 контейнера 7, ряд расположенных одна под дру гой полок, смонтированных на раме 4, установленной в горизонтальных направляющих 1. Полки выполнены в виде параллельных стержней 5 с закрепленными на .них одной стороной с возможностью качания, например, за счет гибких лент 8 плас- 20 ,тинами 9, снабженными приводом кача:ния, например, в виде эластичных камер 10, .:также закрепленных на стержнях 5 элас,тичными полосами 11. Камеры 10 соединены с источником сжатого воздуха через воздуховоды 12 и золотники 13. Контроль за положением пластин 9 и наличием

,буханок 14 хлеба на пластинах 9 выиол1 няется датчиками 15 положения, а управ ление устройством осуществляется блоком

16. Эластичные камеры 10 первого ряда частично заключены в жесткие каркасы 17, что позволяет отклонять пластины 9 на 90", организуя горизонтальную плоскость для приема буханок 14 хлеба из склиза 18.

Кроме того, для ограничения перемещения пластин 9 и исключения неровности плоскости первого ряда предназначены упоры 19, жестко соединенные с несущей рамой 4.

Устройство работает следующим образом.

В исходном положении перед загрузкой буханками 14 хлеба накопителя пластины 9 первого ряда поддерживаются эластичными камерами 10, пластины 9 второго ряда и последующих рядов раздвинуты на угол, достаточный для удержания изделия, напри мер буханки 14 хлеба. Сориентированные буханки 14 хлеба по подающему транспортеру, например склизу 18, подаются на пластины 9 первого ряда, воздействуют на датчик 15 положения, который через блок 16 управления подает сигнал на золотник 13 первого ряда. Срабатывая, золотник 13 соединяет эластичные камеры 10 с атмосферой, размеры камер 10 уменьшаются, пластины 9 поворачиваются относительно стержней 5 на 90 вниз, буханки 14 хлеба с первого ряда попадают в пластины 9 второго ряда и далее вниз. Блок 16 управления подает команду на золотник 13 первого ряда, который, срабатывая, соединяет камеры 10 с источником сжатого воздуха, одновременно обеспечивается подача воздуха.

Камера 10 увеличивается в размерах, причем из-за жесткости каркаса 17 перемещение эластичных стенок камеры 10 направлено вверх. Вместе с перемещением стенок камеры 10 перемещаются и пластины 9 до упоров 19 и срабатывания датчика 15 положения, который через блок 16 управления отключает золотник 13 первого ряда. По склизу 18 подается очередная партия буханок 14 хлеба на горизонтальную площадку накопителя, выполненную из пластин 9, срабатывает датчик 15 положения и через блок 16 управления подается сигнал на золотники гидроцилиндра 3, который переме|цает основание 2 вместе с несущей рамой 4 в направляющих 1 на этажерку. Пластины 9 с буханками 14 хлеба зависают над лотками 6.

Блок 16 управления подает команду на золотники 13 первого и последующих рядов, которые соединяют камеры 10 с атмосферой. Воздух из камер 10 выходит и пластины 9 перемещаются вниз. буханки

14 хлеба ложатся на лоток 6. Блок 16 управления вновь подает команду на золотник гидроцилиндра 3, который возвращает накопитель в исходное положение, и цикл повторяется.

Предлагаемое устройство позволяет повысить надежность укладки хлеба в лотки.

Формула изобретения

1. Устройство для укладки изделий в полочный контейнер, содержащее подающий конвейер и ряд расположенных одна над другой полок, отличающееся тем, что, с целью повышения надежности укладки, полки смонтированы на раме, установленной с возможностью перемещения в горизонтальных направляющих, и выполнены в виде параллельных стержней с пластинами, закрепленными на стержнях одной стороной с возможностью качания и снабженными приводом качания.

2. Устройство по п. 1, отличающееся тем, что привод качания пластин выполнен в виде эластичных камер, установленных на стержнях и соединенных с источником сжатого воздуха.

1402320

Составитель В. Сороковиков

Редактор А. Лежнина Техред И. Верес Корректор В. Бутяга

Заказ 2801/3 Тираж 361 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
