Цистерна для вязких грузов

Цистерна для вязких грузов

Иллюстрации

Показать все

Реферат



Изобретение относится к области транспортировки вязких грузов, например нефтепродуктов. Целью изобретения является интенсификация процесса разгрузки. При выгрузке вязких грузов разгрузочное окно (РО) 3 соединяют с приемной емкостью и приводят во вращение шнековын питатель (ШП). Одновременно включают генератор 7 ультразвуковых колебаний. При этом в полости трубы 5 создается зона повышенного давления за счет интенсивной подачи туда вязкого груза вращающимися ШП. Вращение ШП обеспечивает интенг сивное перемешивание груза в нижней части емкости 1, а ультразвуковые колебания от генератора 7 через ШП передаются грузу, способствуя снижению его вязкости в зоне, близкой к РО 3. Совместное действие зтих факторов обеспечивает повьппение скорости слива вязкого груза. 2 ил.

цц 4 В 65 D 88/54

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

-(,Ъ

ОПИСАНИЕ ИЗОБРЕТЕНИЙ ::: . и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4150417/28-13 (22) 20.11.86 (46) 15,06.88, Бюл, У 22 (75) С,N.Òèõoíîâ и Н.Н.Тихонова (53) 621.863(088.8) (56) Авторское свидетельство СССР

Ф 1209520, кл. В 65 D 8/54, 1982.

Авторское свидетельство СССР

У 1239036, кл. В 65 D 88/54, 1983. (54) ЦИСТЕРНА ДЛЯ ВЯЗКИХ ГРУЗОВ (57) Изобретение относится к области транспортировки вязких грузов, например нефтепродуктов. Целью изобретения является интенсификация процесса разгрузки. При выгрузке вязких грузов разгрузочное окно (РО) 3 соединяют с

„„SU„„1402505 А1 приемной емкостью и приводят во вращение шнековый питатель (ШП). Одновременно включают генератор 7 ультразвуковых колебаний. При этом в полости трубы 5 создается эона повьппенно-. го давления sa счет интенсивной подачи туда вязкого груза вращающимися

ШП. Вращение ШП обеспечивает интен= сивное перемешивание груза в нижней части емкости 1, а ультразвуковые колебания от генератора 7 через ШП передаются грузу, способствуя снижению его вязкости в зоне, близкой к

РО 3. Совместное действие этих факторов обеспечивает повышение скорости слива вязкого груза. 2 ил.

Ф

З

1402505

Изобретение относится к транспортировке вязких грузов, например нефтепродуктов.

Цель изобретения - интенсификация процесса разгрузки.

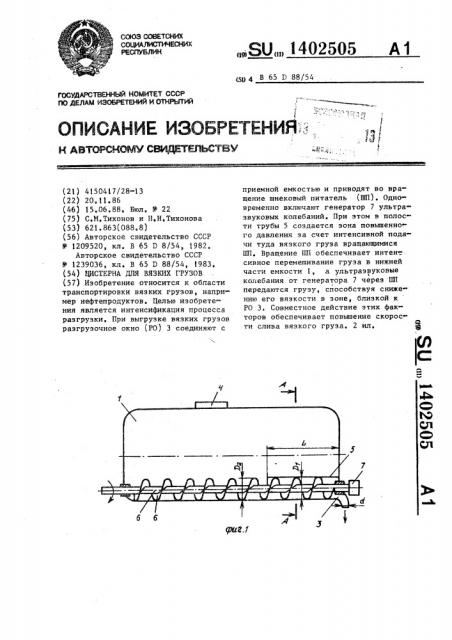

На фиг.l изображена цистерна для вязких грузов, продольный разрез; на фиг.2 - разрез А-А на фиг.t.

Цистерна для вязких грузов содер-10 жит цилиндрическую емкость 1, над днищем. которой установлен шнековый нитатель 2 ° В торцовой стенке емкости 1, в зоне шнекового питателя 2 вы. полнено разгрузочное (сливное) окно 15

3, а в верхней части емкости - разгрузочное окно 4.- Цистерна снабжена трубой 5, внутренний диаметр которой

D соответствует диаметру шнека D, а длина L составляет 2-6 диаметра 20 шнека б.

Указанная труба 5 одним концом прикреплена к внутренней поверхности торцовой стенки емкости 1, при этом разгрузочное окно 3 расположено в 25 полости трубы 5. В полость трубы 5 входит и конец шнека 6, к которому подключен генератор 7 ультразвуковых колебаний.

Устройство работает следующим об". 30 раэ ом.

По прибытии цистерны для транспортировки вязких грузов в пункт назна. чения сливное окно 3 соединяют с приемной емкостью и приводят шнековый питатель 2 во вращение при помо, щи наружной системы привода. Одновре менно включают генератор 7 ультразву ковых колебаний. При этом в полости трубы создается зона повышенного дав- 40 ления за счет интенсивности подачи туда вязкого груза вращающимся шнеко вым питателем 2, Кроме того, вращение шнека 6 обеспечивает интенсивное перемешивание груза в нижней части 45 емкости 1, а ультразвуковые колебания от генератора У через шнек 6 передаются грузу, способствуя снижениею его вязкости в зоне, близкой к разгрузочному окну Э. Совместное действие этих факторов обеспечивает повышение скорости слива вязкого груза и, таким образом, сокращение времени простоя цистерны в пункте назначения.

Таким образом, при длине трубы

Ь < 2D при вращении шнека не удается обеспечить значительного йовышения давления в полости трубы. В то же время при длине трубы L 6D длина свободной поверхности шнека слишком мала, чтобы обеспечить интенсивную подачу вязкого груза в трубу, Использование предлагаемой цистерны обеспечивает резкое повышение скорости разгрузки за счет увеличения скорости слива. При этом отпадает необходимость в затратах энергии на подогрев груза для снижения его вязкости, это дает возможность существенно увеличить коэффициент использования цистерн для транспортировки вязких грузов, например нефтепродуктов.

Формула из обретения

Цистерна для вязких грузов, содержая емкость с установленным над днищем шнековым питателем, загрузочное и выполненное в торцовой стенке емкости в зоне шнекового питателя разгрузочное окно, о т л и ч а ю m е е с я тем, что, с целью интенсификации процесса разгрузки, цистерна снабжена трубой, внутренний диаметр которой соответствует диаметру шнека, установленной в зоне разгрузочного окна с обеспечением контакта одного ее конца с торцовой стенкой, при этом шнековый питатель размещен в трубе, а длина последней составляет 2-6 диаметра шнека.

1402505

Составитель И,Шабалина

Техред Л.Сердюкова Корректор А ТЯско

Редактор В.Ковтун

Заказ 2816/12 Тираж 664 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
