Дегазационная установка
Иллюстрации
Реферат
Изобретение м.б, использовано при подготовке добавочной химочищенной воды в системах теплоснабжения. Цель изобретения - повышение качества дегазации при использовании дегазатора центробежно-вихревого типа. Патрубок (П) 12 отвода дегазированной жидкости дегазатора 1 сообщен . с П 7 ввода жидкости в аккумулирующую емкость 2. СП 12 сообщено сопло водоструйного эжектора, с П 7 - выход диффузора эжектора, а камера смещения эжектора - с атмосферой. Наличие эжектора на входе в емкость 2 позволяет повысить качество дегазации жидкости за счет дополнительного использования энергии давления жидкости, восстановленной в выходном отсеке дегазатора. 2 ил.
C0lO3 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (504 С02 F 1 20
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4144349/24-06 (22) 10. 11.86 (46) 15.06. 88. Бюл. У 22 (75) Б.А. Зимин (53) 621. 187. 124 (088.8 ) (56) Авторское свидетельство СССР
У 759456, кл. С 02 F 1/20, 1978.
Авторское свидетельство СССР
Ф 1134842, кл. С 02 F 1/20, 1982. (54) ДЕГАЗАЦИОННАЯ УСТАНОВКА (57) Изобретение м. б, использовано при подготовке добавочной химочищенной воды в системах теплоснабжения.
Цель изобретения — повышение качест„„SU, 2 А1 ва дегазации при использовании дегазатора центробежно-вихревого типа.
Патрубок (П) 12 отвода дегазированной жидкости дегазатора 1 сообщен с П 7 ввода жидкости в аккумулирующую емкость 2. С П 12 сообщено сопло водоструйного эжектора, с П 7— выход диффуэора эжектора, а камера смещения эжектора — .с атмосферой.
Наличие эжектора íà входе в емкость
2 позволяет повысить качество дегаэации жидкости эа счет дополнительного использования энергии давления жидкости, восстановленной в выходном отсеке дегазатора. 2 ил.
1402582
Изобретение относится к теплоэнергетике и промышленной теплотехнике и может быть использовано при подготовке добавочной химочищенной воды и системах теплоснабжения.
Целью изобретения является повышение качества дегазации (декарбониэации) при использовании в установке де газ а тор а центробежно-вихревого типа.

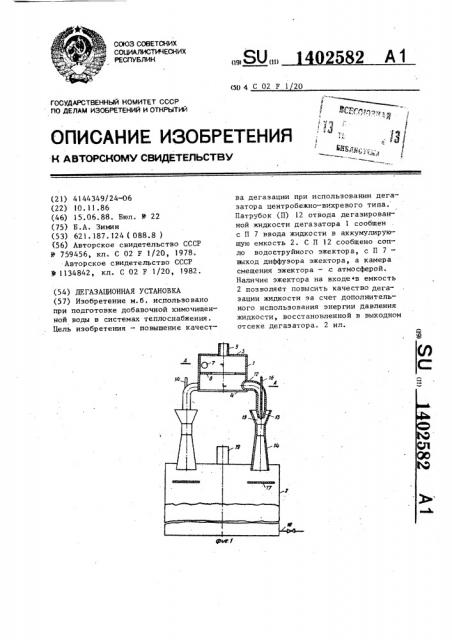

На фиг. 1 схематично показана дегаэационная установка; на фиг. 2— сечение А-А на фиг. 1.
Дегазационная установка содержит ,центробежно-вихревой дегаэатор 1, :,сообщенный с аккумулирующей емкостью 2. Дегаэатор l выполнен в виде цилиндрического корпуса с торцовыми крышками 3 и 4, верхняя из которых
Имеет патрубок 5 отвода выделившихся газов. В корпусе установлена кольцевая перегородка 6, разделяющая его
Иа входной и выходной отсеки. К входному отсеку тангенциально подключен 25 патрубок 7 подвода исходной жидкости.
К патрубку 7 подсоединен жидкоструйный эжектор, сопло 8 которого сообщено с трубопроводом 9 исходной жидкости,диффузор 10 — с патрубком 7, а камера 11 смещения — с источником дегазирующей среды (атмосферой) . К выходному отсеку также тангенциально подсоединены патрубки )2 отвода дегаЙированной жидкости, связанные трубооводом с, аккумулирующей емкостью 2, а трубопроводе размещен водоструй ый эжектор, сопло 13 которого сообщено с патрубком 12, диффуэор 14— с емкостью 2, а камера 15 смешения — АО с атмосферой. Для подвода воздуха установлена также труба 16. В емкос-. ти 2 напротив патрубков ввода жидкости установлены отбойники 17. Емкость сИабжена патрубками 18 и 19 отвоца жИдкости и выделившихся газов.
Установка работает следующим образом.
Дегазируемая жидкость по трубоцровОду 9 подается в сопло 8 эжектора.
С руя жидкости засасывает воздух в кЭмеру 11 смешения. Далее жидкость, раздробленная на мелкие капли, и воздух через диффузор 10, в котором частично восстанавливается давление, 55 паступают в патрубок 7. Попадая тан" генциально во входной отсек деаэрато; ра, аэросмесь приобретает вращательное движение с увеличением скорости закрутки от периферии к центру и с падением давления. Воздух в процессе контакта с жидкостью абсорбирует растворенные в жидкости газы. Под действием центробежных сил происходит отделение жидкой фазы от газообразной.
Внутри корпуса устанавливается вертикальный уровень жидкости (в центре корпуса газовая фаза, на периферии в обоих отсеках — жидкая фаза). Газы отжимаются к центру корпуса и направляются в патрубок 5. Вращающийся поток жидкости, преодолев перегородку
6, попадает из входного отсека в выходной, где вращательное движение жидкости-происходит от центра к периферии с увеличением радиуса закрутки, и за счет закона сохранения количества движения вращающейся жидкости происходит восстановление дав".. ления жидкости. Дегаэированная (де; карбонизированная} жидкость направляется в выходной патрубок 12, далее в сопло 13 дополнительно установленного эжектора. Струя жидкости засасывает воздух в камеру 15 и трубу 16.
Далее врздухожидкостная смесь попадает в .диффузор 14, ударяется в отбой" ник 17 и сливается в емкость 2. Воз— дух отделяется от жидкости и уходит через патрубок 19. При повторном контакте дегазированной жидкости в эжекторе на входе в емкость 2 производится дополнительная дегазация жидкости
Наличие эжектора на входе в ем. кость позволяет повысить качество . дегазации жидкости за счет дополнительного использования энергии давления жидкости, восстановленного в выходном отсеке дегазатора.
Формула изобретения
Дегазационная установка, содержащая дегазатор, патрубок отвода дегаэированной жидкости которого сообщен с патрубком ее ввода в аккумулирующую емкость, о т л и ч а ю щ а я— с я тем, что, с целью повышения качества дегазации при использовании дегазатора центробежно-вихревого типа, установка дополнительно снабже-. на водоструйным эжектором, сопло которого сообщено с патрубком отвода дегазированной жидкости, камера смешения — с атмосферой, а выход дифt фузора — с патрубком ввода жидкости: в аккумулирующую емкость.
1402582
Составитель Л. Симою
Редактор Т. Лазоренко Техред М.Ходанич Корректор В. Гирняк
Заказ 2821/16
Тираж 854 Подписное
BHHHIIH Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
