Изобретение относится к области гидротехнического строительства. Цель изобретения - повьшение качества экрана и обеспечение равномерности намыва защитного слоя грунта. В ложе водоема 1 укладываются и закрепляются края пленочного экрана 2 в траншее . На расстоянии от траншеи, определяемом уклоном поверхности, перпендикулярно склону на пленочный экран отсыпается из грунта призма 4. При достижении защитным слоем высоты 0,5-0,7 м укладьтается дополнительное эластичное полотнище 5, которое одним краем крепится к экрану со стороны течения водного потока. Производятся дальнейшая отсыпка грунта 6 в призму 4 и периодическое уплотнение по высоте. Заканчиваются земляные работы тщательным выравниванием краев призмы и отсыпкой остальной части по выпуклой кривой. 1 з.п. ф-лы, 3 ил. (Л с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ БЛИН

А1

„„SU„„1402 (5)) 4 Е 02 В 3/)6

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

2(р

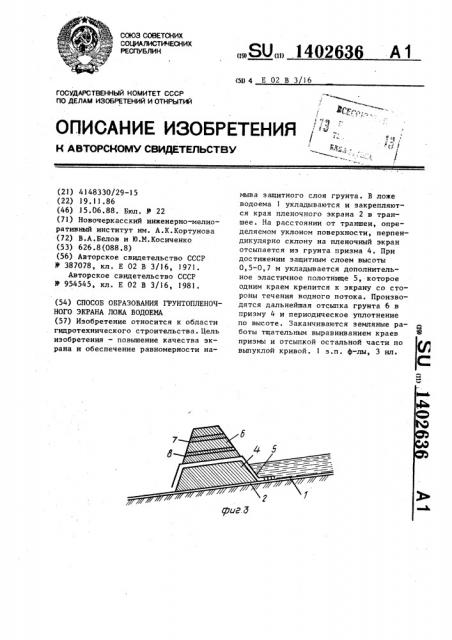

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4148330/29-) 5 (22) 19.!).86 (46) J5.06.88. Бюл, У 22 (71) Новочеркасский инженерно-мелиоративный институт им. А.К.Кортунова (72) В.А.Белов и Ю.М.Косиченко (53) 626.8(088.8) (56) Авторское свидетельство СССР

У 387078, кл, Е 02 В 3/)6, )97).

Авторское свидетельство СССР

У 954545, кл. Е 02 В 3/16, 1981. (54) СПОСОБ ОБРАЗОВАНИЯ ГРУНТОПЛЕНОЧНОГО ЭКРАНА ЛОЖА ВОДОЕМА (57) Изобретение относится к области гидротехнического строительства. Цель изобретения — повышение качества экрана и обеспечение равномерности намыва защитного слоя грунта. В ложе водоема укладываются и закрепляются края пленочного экрана 2 в траншее. На расстоянии от траншеи, определяемом уклоном поверхности, перпендикулярно склону на пленочный экран отсыпается из грунта призма 4. При достижении защитным слоем высоты

0,5-0,7 м укладывается дополнительное эластичное полотнище 5, которое одним краем крепится к экрану со стороны течения водного потока. Производятся дальнейшая отсыпка грунта 6 в призму 4 и периодическое уплотнение по высоте. Заканчиваются земляные работы тщательным выравниванием краев призмы и отсыпкой остальной части по выпуклой кривой. з.п. ф-лы, 3 ил.

1402636

Изобретение относится к гидротех-! ническому строительству и предназначено для устройства грунтопленочных противофильтрационных экранов в ложе . 5 водоемов.

Целью изобретения является повышение качества экрана и обеспечение равномерности намыва защитного слоя грунта. !О

На фиг. 1 изображено дно водоема, продольный разрез; на фиг.2 .и 3 грунтовая призма, продольный и поперечный разрезы соответственно.

Процессу намыва защитного слоя 15 предшествует подготовительная работа.

Вначале в ложе водоема l после подготовки основания производятся работы по раскладке и закреплению края пленочного экрана 2 в траншее 3. Затем 20 на расстоянии от траншеи, определяемом уклоном поверхности, перпендикулярно склону на пленку механизмами отсыпается призма 4 из грунта, При достижении высоты защитного слоя тол- 25 щиной 0,5 — 0,7 м грунт бульдозером планируется и на него дополнительно укладывается эластичное полотнище 5 из полимерной пленки, которое одним краем крепится к ранее уложенному 30 пленочному экрану 2 со стороны течения водного потока. После этого производится дальнейшая отсыпка грунта

6 в призму 4 до расчетной ее высоты.

При отсыпке через каждые 0,5 — 0,7м по высоте выполняется укатка слоя 7 грунта гладкими катками до плотности, несколько меньшей плотности ложа водоема. Заканчиваются земляные работы тщательным выравниванием краев приз- 40 мы 4.и отсыпкой остальной части по выпуклой кривой 8. Ниже по склону, а также перпендикулярно ему производятся аналогично описанным работы по укладке эластичного полотнища и от- 45 сыпке второй и последующей призм.

Объем и количество грунтовых призм

4, а также расстояние между ними определяются из условия создания над пленочным экраном 2 сплошного защитного слоя 9 из грунта по всему ложу водоема 1 необходимой толщины в пределах 20-30 см.

Для создания защитного слоя 9 экрана .2 в летний период используется энергия расположенного выше по течению временного или постоянного водоема 1, а в весенний период — энергия талых вод. Вода, поступающая из вышерасположенного водоисточника, встречает на своем пути грунтовую призму

4. Учитывая ее криволинейную форму

8, водный поток начинает размыв с краев (фиг.2, линия а). Дойдя до уплотненного слоя 7, поток уменьшается по высоте, но увеличивается по ширине, разрушая тем самым призму 4 в сторону центра (фиг.2, линия б). Так как вода в большей степени по времени воздействует на уплотненный слой

7 по краям призмы 4, то здесь через некоторое время вновь происходит размыв и поток опять смывает грунт вдоль ложа водоема 1 до следующего слоя (фиг.2, линия в,r). Постепенно размывая грунтовую призму 4 дугообразной формы любого ложа, водный поток приближается с краев к центру, в результате чего верхний неразмытый грунт призмы 4 разрушается и намывается водой на пленочный экран 2 (фиг.2, линий д,е,ж) . Процесс намыва грунта заканчивается при снижении водного потока до дополнительного эластичного полотнища 5, которое предохраняет защитный слой 9 в пределах призмы 4 от размыва, Аналогично намывается защитный слой 9 на пленочный экран

2 и на других участках водоема 1. Формула изобретения

1. Способ образования грунтопленочного экрана ложа водоема, включающий укладку водонепроницаемого экрана и создание защитного слоя из грунта путем намыва его из предварительно отсыпанных грунтовых призм, устраиваемых поперек склона ложа водоема, отличающийся тем, что, с целью повышения качества экрана и обеспечения равномерности намыва защитного слоя грунта, при отсыпке призм периодически по высоте устраиваются уплотненные слои, плотность которых не превышает плотности грунта ложа водоема, а на защитный слой призмы укладывают дополнительное эластичное полотнище и закрепляют его к экрану со стороны движения водного потока °

2. Способ по п.1, о т л и ч а юшийся тем, что грунтовые призмы по краям выполнены по высоте на одном уровне, на остальной части — по выпуклой кривой.
