Ветродвигатель

Ветродвигатель

Иллюстрации

Показать все

Реферат



Изобретение относится к ветроэнергетике и позволяет повысить КПД и мощность ветродвигателя. Механизм ориентации выполнен в виде установленного на обтекателе 2 конфузорафлюгера 7. Каждый ротор 3 Магнуса выполнен в виде цилиндров различного . диаметра, соосно установленных один над другим в выходной части конфузора-флюгера, и снабжен промежуточной опорой 8. Ветер, действующий на конфузор-флюгер, поворачивает его в положение, при котором рабочей колесо с роторами располагается в плоскости , перпендикулярной к направлению ветра Вращение роторов создает крутящий момент на рабочем колесе. 2 ил,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " -.;-:

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

LN д,:.-.,-; —, . (21) 4145561/25-06 (22) 10,11,86 (46) 15.06.88. Бюл, ¹ 22 (75) Ч.-К,А,Будревич (53) 621.548 (088,8) (56) Изобретатель и.рационализатор, M.: Профиздат, 1985, N- б,с.22-23. (54) ВЕТРОДВИГАТЕЛЬ (57) Изобретение относится к ветроэнергетике и позволяет повысить КПД и мощность ветродвигателя. Механизм ориентации выполнен в виде установленного на обтекателе 2 конфузора„„SU„„1402707 А 1 флюгера 7. Каждый ротор 3 Магнуса выполнен в виде цилиндров различного ., диаметра, соосно установленных один над другим в выходной части конфузора-флюгера, и снабжен промежуточной опорой 8. Ветер, действующий на конфузор-флюгер, поворачивает его н положение, при котором рабоче колесо с роторами располагается в плос" кости„ перпендикулярной к направлению ветра. Вращение роторов создает крутящий момент на рабочем колесе.

2 ил.

1402707

ВНИИПИ Заказ 2834/22 ТиРаж 431 . Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к ветроэнергетике, в частности к ветродвигателям, рабочие колеса которых снабжены роторами Магнуса.

Цель изобретения — повьппение КПД и мощности ветродвигателя.

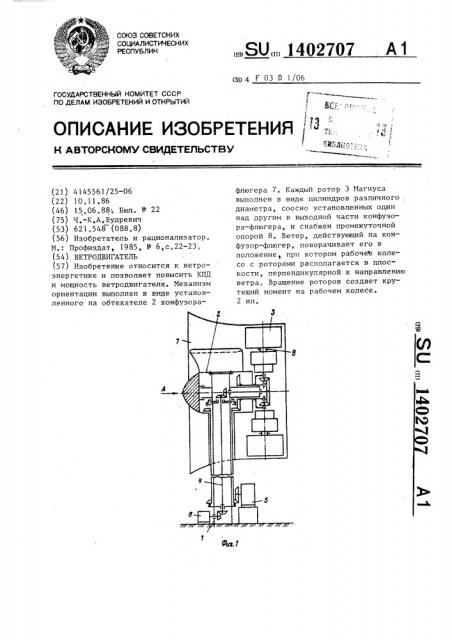

На фиг.1 представлен предлагаемый ветродвигатель, общий вид; на фиг.2 — вид А на фиг.1. 10

Ветродвигатель содержит опорную мачту 1, установленный на ней обтекатель 2, размещенное за последним .,рабочее колесо с роторами 3 Магнуса, кинематически связанное с валом 4 от- 15 бора мощности, соединенным с генератором 5, механизм ориентации рабочего колеса и кинематически связанный с роторами 3 Магнуса привод 6. Механизм ориентации выполнен в виде уста- 20 новленного на обтекателе 2 конфузора-флюгера 7, а каждый ротор 3 Магнуса — в виде цилиндров различного

Ю диаметра, соосно установленных один над другим в выходной части конфу- 25 зора 7, и снабжен промежуточной опорой 8.

Ветер, действующий на конфуэорфлюгер 7, поворачивает его в положение, при котором рабочее колесо с роторами 3 располагается в плоскости, перпендикулярной к направлению ветра. Для пуска ветродвигателя в работу отключают электрическую нагрузку на генератор 5 и включают привод 6 для раскручивания роторов

3. Магнуса. Вращение роторов 3, находящихся под действием ветра, создает крутящий момент на рабочем колесе.

Формула и з о б р е т е н и я

Ветродвигатель, содержащий опорную мачту, установленный на ней обтекатель, размещенное за последним рабочее колесо с роторами Магнуса, кинематически связанное с валом отбора мощности, соединенным с генератором, механизм ориентации рабочего колеса и кинематически связанный с роторами Магнуса привод, о т л ич а ю шийся тем, что, с целью повьппения КПД и мощности, механизм ориентации выполнен в виде установленного на обтекателе конфузора-флюгера, а каждый ротор Магнуса — в виде цилиндров различного диаметра, соосно установленных один над другим в выходной части конфузора, и снабжен промежуточной опорой.
