Реферат



Изобретение относится к теплоэнергетике и м„бо использовано для энергоснабжения атомных потребителей о Цель изобретения - повышение эконом1чности работы энергоустановки. Преобразователь вьтолнен в виде парогазового эжектора 3 с последовательно соединенными соплом 8 и парогазоотводящей трубкой 9. Преобразователь по эжектируемой среде соединен с цилиндром 4 с поршнем 11, разделяющим цилиндр на две полости 12 и 13, каждая из которых через клапаны 14-17 соединена с атмосферой., При изменении положения клапанов в полостях создается разрежение, поршень перемещается, совершая рабочий ход. Предлагаемое выполнение позволяет уменьпшть тепловые потери при преобразовании тепловой энергии в механическую 2 иЛо € г%.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU, 1402708

F 03 G 7/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

/ .ф1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,"," К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1, / l (21) 4051853/24-06 (22) 24,02,86 (46) 15.06.88. Бюл, 9 22 (71) Ташкентский государственный университет им. В,И.Ленина (72) M.Ä.Õàìðàåâ и M.À.Сагатов (53) 62.1.11 (088, 8) (56) Рыжкин В.Я.: Тепловые электрические станции. 11-Л.: Энергия, 1967, с,30, Авторское свидетельство СССР

У 1048133, кл.F Ol К 11/00, 1983. (54) ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА (57) Изобретение относится к теплоэнергетике и м.б. использовано для энергоснабжения атомных потребителей. Цель изобретения — повышение экономичности работы энергоустановки.

Преобразователь выполнен в виде парогазового эжектора 3 с последовательно соединенными соплом 8 и парогазоотводящей трубкой 9. Преобразователь по эжектируемой среде соединен с цилиндром 4 с поршнем 11, разделяющим цилиндр на две полости 12 и 13, каждая из которых через клапаны

14 — 17 соединена с атмосферой. При изменении положения клапанов в полостях создается разрежение, поршень перемещается, совершая рабочий ход.

Предлагаемое выполнение позволяет уменьшить тепловые потери при преобразовании тепловой энергии в механическую. 2 ил.

1402708

Изобретение относится к теплоэнергетике и может быть применено для энергоснабжения автономных потребителей.

Цель изобретения — повышение экономичности работы энергоустановки.

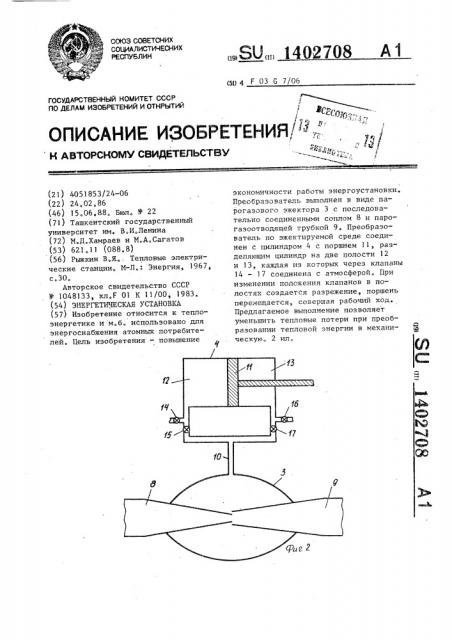

На фиг.! изображена энергетическая установка;,,на фиг.2 — преобразователь. 10

Энергетическая установка содержит первичный источник l энергии, подключенный к преобразователю 2, выполнен,нрму в виде парогазового эжектора

3:и сообщенного с ним по инжектируемЬй среде цилиндра 4. Преобразователь 2 подключен к конденсатору 5, кЬторый в свою очередь через питательный насос 6 и регенератор 7

I .пЬдключен к источнику 1. 20

Парогазовый эжектор 3 состоит из ,сопла 8,подключенного входом к источнйку 1, а выходом — к парогазоотводящей трубке 9. По инжектируемой сред@ эжектор посредством трубопровода 25

10 подключен к цилиндру 4, в котором размещен поршень 11, разделяющий цилйндр 4 на две полости 12 и 13, каждая из которых через клапаны 14 — 17 сообщена с атмосферой. 30

Энергетическая установка работает сЬедующим образом.

В первичном источнике 1 энергии рабочее тело нагревается и поступает нф вход сопла 8 преобразователя 2, 1 где разгоняется, засасывая за счет создающегося на срезе сопла 8 разрежения инжектируемую среду (воздух), после чего парогазовая смесь поступа- 40 ет в конденсатор 5, конденсируется и питательным насосом 6 через регенератор 7 вновь поступает,в источник 1, В положении клапанов 15 и 16 "Открыто", а 14 и 17 "Закрыто" за счет разрежения, создаваемого эжектором 3 в полости 12, поршень ll перемещается влево, совершая рабочий ход. При открытых клапанах 14 и 17, закрытых клапанах 15 и 16 в полости 13 создается разрежение, поршень 11 движется вправо, и цикл повторяется.

Таким образом, выполнение преобразователя в виде эжектора и цилиндра с размещенными в нем поршнем и клапанами позволяет упростить конструкцию энергоустановки и повысить экономичность ее работы за счет уменьшения тепловых потерь при преоб- разовании тепловой энергии в механическую.

Ф 9 р м у л а изобретения

Энергетическая установка, содержащая первичный источник энергии, сообщенный по рабочему телу с преобразователем, который в свою очередь подключен к конденсатору, питательный насос,регенератор,о т л и ч а ю— щ а я с я тем, что, с целью упрощения конструкции и повышения экономичности, преобразователь выполнен в виде парогазового эжектора с последовательно соединенными соплом и парогазоотводящей трубкой, соединенного по инжектируемой среде с дополнительно установленным цилиндром с поршнем разделяющим цилиндр на две полости, каждая из которых посредством дополнительно установленных клапанов соединена с атмосферой..
