Лопатка осевого насоса

Лопатка осевого насоса

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить антикавитационные качества лопатки. Входной участок 2 лопатки выполнен в виде прямой пластины. Отношение длины входного участка 2 к длине профилированного участка 1 равно 0,45- 0,85. Удлиненный участок 2 позволяет получить высокие антикавитационные качества. Основной поворот потока происходит на участке 1, что обеспечивает высокие энергетические качества осевого насоса. 3 ил.

сООЗ сОветсних социАлистичкних

РЕСПУБЛИК

ÄÄSUÄÄ 1402722 по4 Е04 й2 !28 госуда стенный HoMHTET cccp по делдм изОБретений и оты ытий

Р

ОПИСАНИЕ ИЗОБРЕТЕН Я;,„, -., /

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1) 4080240/25-06 (22) 30.06.86 (46) 15.06.88. Бюл. 9 22 (7 1) Московский авиационный институт им. Серго Орджоникидзе (72) В.С.Селифонов, Б.В.Овсянников, Л.И.Анашин и С.В.Каширин (53) 621.671 (088. 8) (56) Пфлейдерер К. Лопаточные машины для жидкостей и газов. M.: Машгиз, 1960, с. 315. (54 ) ЛОПАТКА ОСЕВОГО НАСОСА .(57) Изобретение позволяет повысить антикавитационные качества лопатки.

Входной участок 2 лопатки выполнен в виде прямой пластины. Отношение длины входного участка 2 к длине профилированного участка 1 равно 0,450 85. Удлиненный участок 2 позволяет получить высокие антикавитационные качества. Основной поворот потока происходит на участке 1, что обеспечивает высокие энергетические качества осевого насоса. 3 ил.

1 14027? 2 2

ВНИИПИ Заказ 2835/23 Тираж 574

Попписиое

Произв.-полигр. пр-тие, v. Ужгород, ул. Проект i

Изобретение относится к насосострое нию, а именно к кон струкциям лопаток осевых насосов.

Цель изобретения — повышение антикавитационных качеств.

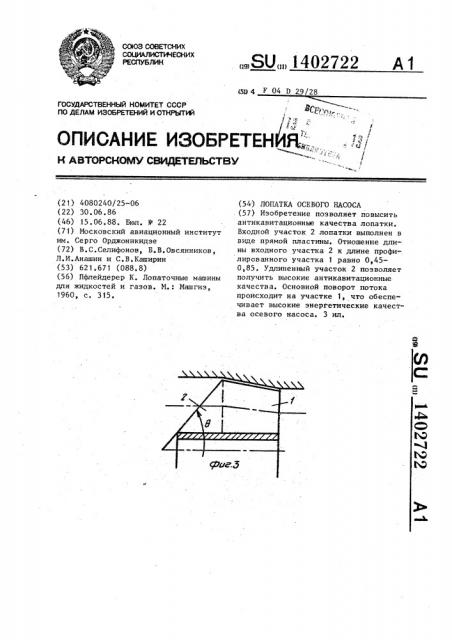

На фиг. 1 изображен осевой насос с профилированными лопатками и удлиненной входной частью, меридиональное сечение; на фиг. 2 - развертка 10 профилей лопаток по среднему диаметру; на фиг. 3 — насос с профилированными участками и удлиненной входной частью с осевой подрезкой, меридиональное сечение. 15

Лопатка осевого насоса содержит профилированный и входной участки 1 н 2. Входной участок 2 выполнен в виде прямой пластины, причем отношение длины 1 входного участка 2 к 20 длине 1 профилированного участка 1 равно 0,45-0,85. Диапазон отношения

1 „/1 определен экспериментально.

Входной участок 2 может быть выполнен с осевой подрезкой под углом 8= 25 — 100-120, что позволяет изменить наклон напорно-расходной характеристики и сместить максимум КПД в область больших значений расхода.

Лопатка работает следующим образом.

Жидкость поступает на лопатку на входном участке 2 под небольшим о углом атаки (1-3 ). Удлиненный входной участок 2 в виде прямой пластины позволяет получить высокие антикавитационные качества. Основной поворот потока происходит на профилированном участке 1 лопатки, что обеспечивает высокие энергетические качества осевого насоса.

Формула из обре тения

Лопатка осевого насоса, содержащая профилированный и входной участки„ отличающаяся тем, что, с целью повышения антикавитационных качеств, входной участок выполнен в виде прямой пластины, причем отношение длины входного участка к длине профилированного участка равно 0,450,85.
