Пространственный кулачковый механизм

Пространственный кулачковый механизм

Иллюстрации

Показать все

Реферат



Изобретение относится к механизмам для преобразования вращательного движения в циклическое винтовое. Цель изобретения - расширение кинематических возможностей механизма. Механизм содержит корпус 1, в котором установлен кулачок 2 с торцовой профильной поверхностью, который имеет возможность поворота относительно оси ведущего вала 6 в процессе регулировки амплитуды осевого колебательного перемещения ведомого звена 8. Кулачок 2 взаимодействует в процессе работы с кулачком 3 также имеющим торцовую профильную поверхность , через тела 4 качения, которые размещены на толкателе 5, посредством поступательной кинематической пары связанном с ведущим валом 6. Ведомое звено 8 взаимодействует с кулкачком 3 через щарики 10, установлено на шлицах 7 ведущего вала и подпружинено в направлении оси этого вала посредством пружины 9. Поворот кулачка 2 осуществляется при помощи червяка 12, установленного в корпусе I. 1 ил. I с

СОЮЗ СОВЕТСКИХ

СоцИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1402743 А1 (504 F 16 Н2о 08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ";, g

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ПРОСТРАНСТВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ (57) Изобретение относится к механизмам для преобразования вращательного движения в циклическое винтовое. Цель изобретения — расширение кинематических возможностей механизма. Механизм содержит

12 (21) 4154406/25-28 (22) 25.11.86 (46) 15.06.88. Бюл. № 22 (71) Всесоюзный заочный машиностроительный институт (72) В. П. Прохоров, Н. И. Прохорова и В. Н. Мальков (53) 621.835 (088.8) (56) Авторское свидетельство СССР № 602722, кл. F 16 M 25/08, 1978. корпус 1, в котором установлен кулачок 2 с торцовой профильной поверхностью, который имеет возможность поворота относительно оси ведущего вала 6 в процессе регулировки амплитуды осевого колебательного перемещения ведомого звена 8. Кулачок 2 взаимодействует в процессе работы с кулачком 3, также имеющим торцовую профильную поверхность, через тела 4 качения, которые размещены на толкателе 5, посредством поступательной кинематической пары связанном с ведущим валом 6. Ведомое звено 8 взаимодействует с кулкачком 3 через шарики 10, установлено на шлицах 7 ведущего вала и подпружинено в направлении оси этого вала посредством пружины 9. Поворот кулачка 2 осуществляется при помощи червяка !2, установленного в корпусе I. 1 ил. Я

1402743

Формула изобретения

Составитель М. Левинский

Редактор T. Г1арфенова Техред И. Верее Корректор М. Пожо

Заказ 2838/24 Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж --35, Рву шская наб., д. 4, 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4

Изобретение относится к общему машиностроению, в частности к механизмам для преобразования вращательного движения в циклическое винтовое.

Целью изобретения является расширение кинематических возможностей механизма за счет регулировки амплитуды осевого перемещения.

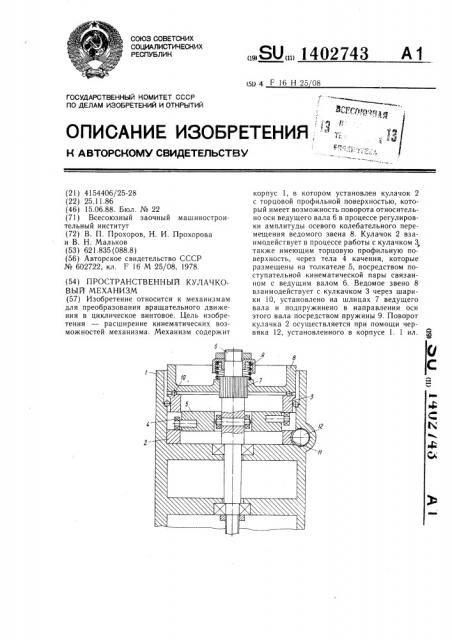

На чертеже изображен предлагаемый механизм.

Механизм содержит корпус 1, в котором размещен с возможностью поворота и фиксации цилиндрический кулачок 2 с торцовой профильной поверхностью. Соосно кулачку 2 расположен цилиндрический кулачок 3 также с торцовой профильной поверхностью. Между кулачками 2 и 3 размешены тела 4 качения, которые закреплены на толкателе 5. Толкатель 5 связан с ведущим валом 6 посредством поступательной кинематической пары (на чертеже не обозначена). На шлицах 7 ведущего вала 6 20 установлено ведомое звено 8, которое посредством пружины 9 подпружинено в направлении оси ведущего вала 6 и контактирует с кулачком 3 через шарики 10. На внешней цилиндрической поверхности кулачка 2 нарезаны зубья Il червячного колеса, которые входят в зацепление с регулировочным червяком 12, установленным в корпусе 1.

При работе механизма вращение ведущего вала 6 передается толкателю 5, ко- 30 торый через тела 4 качения, закрепленные на нем, взаимодействует с торцовыми профильными поверхностями кулачков 2 и

3. При взаимодействии с кулачком 2 толкатель 5 получает осевое колебательное перемещение с амплитудой Ai, а при взаимодействии с кулачком 3 толкатель 5 передает ему, а следовательно и ведомому звену 8, осевое колебательное перемещение с амплитудой А>. При совпадении выступов профильных поверхностей кулачков 2 и

3 амплитуды А> и А> складываются, а при совпадении выступов профильной поверхности кулачка 2 с впадинами профильной поверхности кулачка 3 или наоборот амплитуды Ai и А2 вычитаются.

Регулировка амплитуды осевого колебательного перемещения ведомого звена 8 в процессе работы механизма осуществляется вращением червяка 12, который через зубья 11 передает вращение кулачку 2.

Пространственный кулачковый механизм, содержащий корпус, ведущий вал, два цилиндрических соосных кулачка с торцовыми профильными поверхностями, размещенные между ними тела качения и ведомое звено, отличающийся тем, что, с целью расширения кинематических возможностей снабжен толкателем, связанным с ведущим валом посредством поступательной кинематической пары, тела качения размещены на толкателе, а один из кулачков размещен в корпусе с возможностью поворота относительно другого и фиксации.
