Геотермальное устройство

Геотермальное устройство

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить надежность и экономичность устр-ва путем снижения потерь тепла и интенсификации теплообмена. Накопительная емкость выполнена в виде цилиндрического основания 2 с оголовком 3 в форме конфузора. В верхней части оголовка 3 размещен патрубок 4 отвода геотермального теплоносителя, а в полости 5 оголовка - поперечные решетчатые перегородки 6. Для повышения сейсмостойкости нижняя часть основания 2 выполнена из термостойкой резины. Теплообменник 1 выполнен в виде конической трубной спирали , размеш,енной в стенке оголовка 3, и обеспечивает отбор тепла наиболее высокого потенциала и снижает потери тепла. Перегородки 6 интенсифицируют теплообмен за счет турбулизации и выравнивания поля скоростей теплоносителя и предохраняют устр-во от попадания твердых выбросов пород . 1 з.п. ф-лы. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 24 J 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А 8TOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4103986/24-06 (22) 14.08.86 (46) 15.06.88. Бюл. № 22 (71) Ленинградский горный институт им. Г. В. Плеханова (72) А. А. Шебеста, В. Б. Соловьев и С. И. Сташкевич (53) 683.927 (088.8) (56) Патент США № 4054176, кл. 165 — 45, 1977. (54) ГЕОТЕРМАЛЬНОЕ УСТРОЙСТВО (57) Изобретение позволяет повысить надежность и экономичность устр-ва путем снижения поте)зь тепла и интенсификации теплообмена. Накопительная емкость выполнена в виде цилиндрического основания 2 с

ÄÄSUÄÄ 1402776 А 1 оголовком 3 в форме конфузора. В верхней части оголовка 3 размещен патрубок 4 отвода геотермального теплоносителя, а в полости 5 оголовка — поперечные решетчатые перегородки 6. Для повышения сейсмостойкости нижняя часть основания 2 выполнена из термостойкой резины. Теплообменник 1 выполнен в виде конической трубной спирали, размещенной в стенке оголовка 3, и обеспечивает отбор тепла наиболее высокого потенциала и снижает потери тепла. Перегородки 6 интенсифицируют теплообмен за счет турбулизации и выравнивания поля скоростей теплоносителя и предохраняют устр-во от попадания твердых выбросов пород. 1 з.п. ф-лы. 1 ил.

1402776

Формула изобретения

Составитель Г. Савватимский д кнор . П<п ров« Техред И. Верес Корректор С. Черни

, к "К 3(!26 Тираж 663 Подписное,". l, l I l l < I! I « 3 ги<рс пенного комитета СССР Io делам изобретений и открытий

I i з,й!5, Мо< ква, Ж вЂ” 35, Рауеаская наб., д. 4/5

I ll«< .в« .:„ <:««; олп< рафи«еское предприятие, г. Ужгород, ул. Проектная. 4

) 3:3<>б13е. с

Цс.<ь и..обретения — повышение надежности и экономичности путем снижения потерь тепла и интенсификации теплообмена.

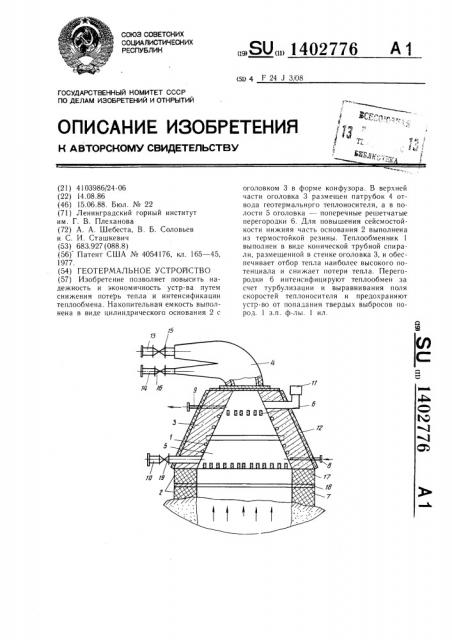

На !ертеже приведено геотермальное устройство, продольный разрез.

Геотермальное устройство содержит теплообменник 1 и накопительную емкость в виде цилиндрического основания 2 с ого ловком 3 в форме конфузора, снабженного в верхней части патрубком 4 отвода геотермального теплоносителя. Теплообмснник

1 выполнен в виде конической трубной! спирали, размещенной в стенке оголовка 3, которь!й снабжен размещенными в его полости 5 поперечными решетчатыми перегород. ками 6. Нижняя часть 7 цилиндрического основания 2 емкости выполнена из упругого материала, преимущесгвенно терм остойкой резины.

Теплообменник снабжен подводящим и отво я3цим патрубками 8 и 9.

Оголовок 3 выполнен из жаропрочного бетснга и снабжен сливным патрубком 10, предохранительным клапаном 11, а также гидротермостойкой. изоляцией 12.

Патрубок 4 отвода геотермальщ>го теплоносителя подключен к натру()KBM 3 и 14, с вентилями 15 и 16.

Верхняя часть 17 цилиндрического основания 2 также может оыть ныпо iiieI3a из упругого материала (термостойкой резины) и отделена от нижней части кол цевым стальным листом 18.

На сливном патрубке 10 установлен вен-! тиль 19.

Геотермальное устройство работает сле-! дующим образом.

Устройство устанавливают нижней час тьк) 7 основания на зону самоизлнва геот. рмального теплоносителя (c возможным применением летательных аппаратов, например вертолетов), предварительно закрыв вентили 15 и 16 и открыв вентиль 19. Нижняя часть 7 при этом обеспечивает герметичное примыкание устройства к рельефу. Теплоноситель изливается через патрубок 10, не мешая монтажу. К патрубкам 13 и 14 присоединяют трубопроводы потребителей геотермального теплоносителя (не показаны), после чего вентиль 19 закрывают, а вентили 15 и 16 открывают (патрубки 13 и

14-необходимы для раздельного отвода жидкости, для отбора тепла и для использования рассола) .

Наличие теплообменника 1, размещенно15 го в стенке оголовка 3, позволяет отбирать тепло наиболее высокого потенциала и снизить потери тепла. Поперечные перегородки

6 при этом интенсиф;" .! " кгг теплообмен за счет турбулизации и в: нивания поля с,оростей теплоносителя, а также предохраняют устройство от попадания твердых выоросов пород.

25 I. Геотермальное устройство, содержащее теплообменник и накопительную емкость в виде цилиндрического основания с оголовками с форме конфузора, снабженного в верхней части патрубком отвода геотермального теплоносителя, отличающееся тем, что, с целью повышения надежности и экономичности путем снижения потерь тепла и интенсификации теплообмена, теплообменник выполнен в виде конической трубной спирали, размещенной в стенке оголовка, причем последний дополнительно снабжен размещенными в его полости поперечными решетчатыми перегородками.

2. Устройство по и. 1, отличающееся тем, что, с целью повышения сейсмостойкости, нижняя часть цилиндрического осно40 вания емкости выполнена из термостойкой резины.
