Реферат



№ 14027»

Класс 42s

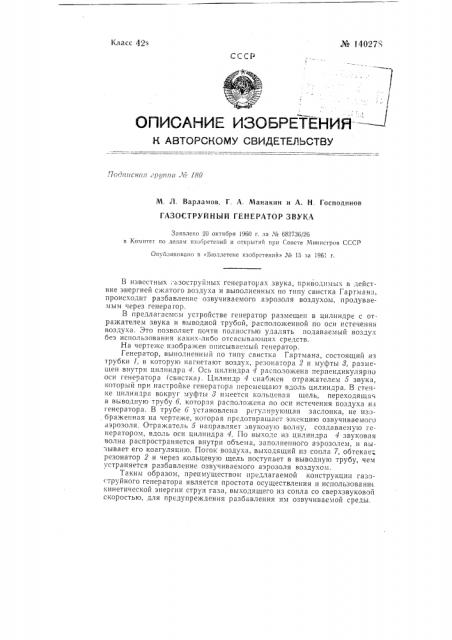

ОПИСАНИЕ ИЗОБРЕТЕНИЯ- ——

К АВТОРСКОМУ СВИДЕТЕ.ПЬСТВУ

Г1огЪтснпт грулпа Лб ИО

М. Л. Варламов, Г. A. Л1анакин и А. H. Господинов

ГАЗОСТРУЙИЫЙ ГЕНЕРАТОР ЗВУКА

Заявлено 20 октября !960 г. ва № 682736/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <11гоплетене пзоГ>ретеиий» ¹ 16 ва 1961 г

В известных: азоструйных генераторах звука, приводи IbIx в действие энергией сжатого воздуха и выполненных по типу свистка Гартмана, происходит разбавление озвучиваемого аэрозоля воздухом, продуваемым через генерагор.

В предлагаемом устройстве генератор размещен в цилиндре с отражателем звука и выводной трубой, расположенной по оси истечения воздуха. Зто позволяет почти полностью удалять подаваемый воздух без использования каких-либо отсасывающих средств.

На чертеже изображен описываемый генератор.

Генератор, выпо IHc.ííbté Io типу свистка Гартмана, состоящий из трубки 1, в которую нагнетают воздух, резонатора 2 и муфты 3, размещен внутри цилиндра 4. Ось цилиндра 4 расположена перпендикулярно оси генератора (свистка). Цилиндр 4 снабжен отражателем 5 звука, который *при настройке генератора перемещают вдоль цилиндра. В стенке IfèëèíjpH BGKpvI;,äóôòû 3 имеется кольцсвая щель, переходящая в выводную трубу 6, которая расположена по оси истечения воздуха из генератора. В трубе 6 установлена регулирующая заслонка, не изображенная на чертеже, которая предотврагцает эжскцию озвучиваемого аэрозоля. Отражатель 5 направляет звукову1о волну, создаваемую генератором, вдоль оси цилиндра 4. По выходе из цилиндра 4 звуковая волна распространяется внутри объема, заполненного аэрозолем, и вызывает его коагуляцию. Поток воздуха, выходящий из сопла 7, обтекае= резонатор 2 и через кольцевую щель поступает в выводную трубу, чем устраняется разбавление озвучиваемого аэрозоля воздухом.

Таким образом, преимуществом предлагаемой конструкции газоетруйного генератора является простота осуществления и использование кинетической энергии струи газа, выходящего из сопла со сверхзвуковой скоростью, для предупреждения разбавления им озвучиваемой среды.

Предмет изобретения A- „

Текред А, Л. Резник

Корректор Г. Кудрявцева

Редактор Н С. Кутафина

Формат бум. 70Х108 /re

Тираж 600

ЦБТР1 при Комитете по делам изобретений. при Совете Министров СССР

Москва, Центр, М. Черкасский пер.

Объем 0,18 изд. л.

Цена 4 коп. и открытий

Подп. к печ ЗО.Х-61 r

Зак. 10884

2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий прн Совете Министров СССР Москва, 1!етровка 14.

Газоструйный генератор звука, например свисток типа Гартмана, отличающийся тем, что, с целью предупреждения разбавлейия озвучиваемого аэрозоля воздухом, продуваемым через генератоп, последний помещен в цилиндр, ось которого перпендикулярна оси свистка с отражателем звука и выводной трубой, расположенной по оси истечения воздуха из генератора и снабженной регулирующей заслонкои для предотвращения эжекцни озвучиваемого аэрозоля.
