Нефелометр р.с.ошерова

Нефелометр р.с.ошерова

Иллюстрации

Показать все

Реферат



Изобретение относится к приборам для оптических исследований, в частности для изучения оптических характеристик частиц, находящихся в голове и у поверхности-ядра кометы. Целью изобретения является приближение к натурным условиям имитации космических воздействий на исследуемые частицы. Исследуемая смесь 10, помещаемая в сферу 9, подвергается воздействию низких температур за счет подачи между стенок корпуса 1 хладагента , фазовому изменению за счет откачки через штуцер 14 воздуха, воздействию злектрического поля путем подачи напряжения на пластины конденсатора 8. Вращение сферы 9 с помощью редуктора 12 имитирует собственное вращение ядра кометы. Слежение за изменениями оптических характеристик смеси по мере воздействия на нее можно осуществлять с помощью осветителя 3 и матричного фотоприемника 16, связанного с узлом I7 регистрации и управления . 1 ил. с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4014343/24-25 (22) 23.01.86 (46) 15..06.88. Бюл. У 22 (75) P.Ñ.Oøåðîâ (53) 551 ° 508(088.8) (56) Никифорова Н.К. и др. Скоростной измеритель индикатрис "Рассвет".—

Тезисы докладов на IV Всесоюзном симпозйуме по распространению лазерного излучения. Томск, 1977, с. 83-86.

Авторское свидетельство СССР

У 1165950, кл. G 01 N 21/47, 1985. (54) НЕФЕЛОМЕТР P.Ñ.OIIEPOBA ($7) Изобретение относится к приборам для оптических исследований, в частности для изучения оптических характеристик частиц, находящихся в голове и у поверхности ядра кометы.

Целью изобретения является приближе„„SU„„1402861 А 1 ние к натурным условиям имитации космических воздействий на исследуемые частицы. Исследуемая смесь 10, помещаемая в сферу 9, подвергается aosдействию низких температур за счет подачи между стенок корпуса 1 хладагента, фазовому изменению эа счет откачки через штуцер 14 воздуха, воздействию электрического поля путем подачи напряжения на пластины конденсатора 8. Вращение сферы 9 с помощью редуктора 12 имитирует собственное вращение ядра кометы. Слежение за изменениями оптических характеристик смеси по мере воздействия на нее можно осуществлять с помощью осветителя

Ю

3 и матричного фотоприемника 16, связанного с узлом !7 регистрации и управления. 1 ил.

1402861

Изобретение относится к приборам для оптических исследований, в частности для изучения оптических характеристик частиц, находящихся в голове и у поверхности ядра кометы.

Цель изобретения — приближение имитации к натурным условиям космических воздействий на исследуемые частицы. 1О

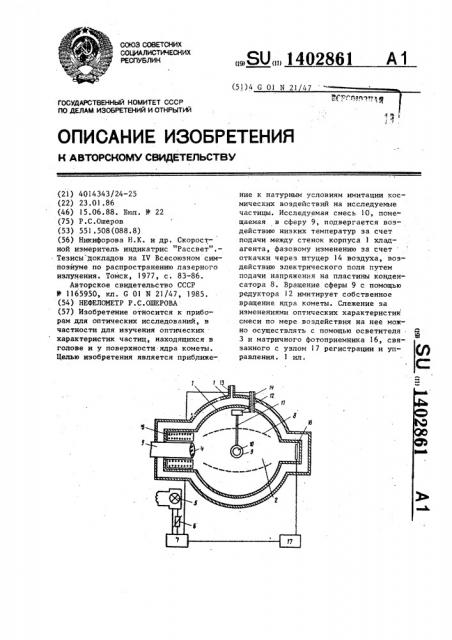

На чертеже изображен предлагаемый нефелометр.

Нефелометр содержит разъемный, двухслойный корпус 1, расположенную внутри корпуса рабочую камеру 2, осветитель 3 в виде световода, на выходном конце которого установлена линза 4 для облучения пространства внутри рабочей камеры параллельным пучком света. На выходном конце световода размещен источник 5 света, подключенный через регулятор 6 к источнику 7 питания. Рабочая камера 2 образована изолированными друг от друга пластинами конденсатора 8. В 25 рабочую камеру 2 помещена сфера 9, выполненная из. эластичного. прозрачного для излучения пористого материала, например метилметакрилаra, в которую помещают исследуемую смесь 10.

Сфера 9 прикреплена к концу штока ll, выполненного из диэлектрика, другой конец которого соединен с редуктором

12, обеспечивающим вращение сферы 9.

Хладагент поступает в полость между

ЗS стенками корпуса 1 через штуцер 13.

Штуцер 14 служит для вакуумирования полости внутри корпуса l. Внутри корпуса расположены также электромагниты

15 и фотоприемник 16 в виде матрицы, соединенный с узлом 17 регистрации и управления. При этом электромагниты 15 расположены параллельно оптической оси осветителя, а пластины конденсатора 8 рабочей камеры выполнены из отдельных изолированных друг от друга пластинок, Нефелометр работает следующим образом.

С разъемного металлического корпуса 1 снимают верхнюю часть, соединен50 ную с нижней частью корпуса посредством деталей крепления, размещенных в перфорациях фланцев верхней и нижней частей корпуса 1 (не показаны). После этого в сферу 9 наливают исследуе — 5 мую смесь 10, состоящую, например, из воды и пылинок известного размера и известной природы, причем концентрация пылинок в воде для каждой исследуемой смеси задается. Затем сферу 9 с содержащейся в ней исследуе— мой смесью 10 прикрепляют к нижнему концу штока 11, выполненного из диэлектрика, так, чтобы ее центр совпадал с центром рабочей камеры 2 и находился на оптической оси осветителя.

Установив сферу 9, закрывают корпус

1 и через штуцер 13 начинают подавать хладагент, например жидкий азот.

При этом из корпуса 1 через штуцер

14 начинают откачивать воздух, одновременно подавая напряжение на пластины конденсатора 8. Под действием электрического поля исследуемая смесь электризуется, а низкая температура (за счет хладагента) и вакуумирование приводят к фазовому изменению смеси 10, находящейся в сфере

9. фазовое изменение смеси приводит к увеличению объема смеси, которое подвергает материал сферы всестороннему растяжению. Кроме того, под действием низкой температуры материал сферы 9 становится хрупким, в результате чего часть материала сферы может быть разрушенной, а в месте разрушения конгломерат смеси будет обнажен. Таким образом, материал сфе-. ры 9 имитирует тугоплавкую корку, покрываюшую полностью или частично поверхностный слой ядра кометы, сквозь который диффундируют летучие компоненты. После вакуумирования полости корпуса 1, замерзания исследуемой смеси в сфере 9 и подачи напряжения на пластины конденсатора 8 рабочей камеры (посредством источника 7 питания) включают источник 5 света и при помощи регулятора 6 устанавливают необходимую (в зависимости от конкретной задачи) освещенность на сфере 9.

Изменение освещенности на сфере 9 при помощи регулятора 6 имитирует изменение гелиоцентрического расстояния, на котором находится ядро кометы, а вращение сферы 9 при помощи редуктора 12 имитирует собственное вращение ядра кометы.

Одновременно с источником 5 света включают фотоприемники, расположенные по периметру рабочей камеры (не показаны), фотоприемник 16, выполненный в виде матрицы, и узел 17 регистрации и управления.

2861

Таким образом, нефелометр позволяет имитировать космические условия, в которых находится ядро кометы.

2. Нефелометр по п.1, о т л и— ч а ю шийся тем, что в нем электромагниты расположены параллельно оптической оси осветителя.

Составитель С. Непомнящая

Техред Л,Сердюкова Корректор М.Демчик

Редактор А.Ревин

Заказ 2847/30 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 з

В начальный момент облучения сферы 9 на фотоприемнике 16 образуется тень от сферы с четко выраженной границей, которая нарушается по мере облучения, приводящего к увеличению сублимирующих частиц с обнаженных участков конгломерата и с торцов пор в материале сферы 9. Часть сублимирующих частиц, прошедших сквозь поры материала сферы, будут наэлектризованы за счет трения в результате их движения вдоль пор {капилляров) материала сферы 9. Такие наэлектризованные частички, покидая сферу, попадают в электрическое поле между пластинами конденсатора 8 рабочей камеры.

Благодаря тому, что пластины конденсатора 8 выполнены из отдельных изолированных друг от друга пластинок, на которые подаются напряжения от источника 7 питания, обеспечивается возможность управления заряженными частичками таким образом, чтобы они (частички) находились вблизи сферы

9. Регистрация индикатрисы рассеяния осуществляется узлом 17 регистрации и управления. После этого включают электромагниты 15 и вновь регистрируют рассеяние света частичками, которые под действием электромагнитного поля изменили свою пространственную ориентацию.

Формула из обре т ения!

1 . Нефелометр, содержащий корпус с размещенными в нем рабочей камерой

10 в виде конденсатора, образованного пластинами, двумя электромагнитами, осветителем и фотоприемниками, установленными по периметру рабочей камеры, отличающийся тем, что, 15 с целью приближения имитации к натурным условиям космических воздействий на исследуемые частоты, в нем корпус выполнен двухслойным и снабжен узлами для охлаждения и вакуумирования внут2р ренней полости корпуса, а рабочая камера снабжена сферой для исследуемого вещества, выполненной из прозрачного эластичного пористого материала и размещенной на оптической оси освети25 теля на штоке, установленном с воз,можностью вращения, при этом за сферой по оптической оси осветителя расположен фотоприемник в виде матрицы.
