Стабилизатор постоянного напряжения

Стабилизатор постоянного напряжения

Иллюстрации

Показать все

Реферат



Изобретение относится к вторич-. кым Источникам питания радиоэлектронной аппаратуры. Целью изобретения является расширение функциональных возможностей путем уменьшения минимально допустимого тока нагрузки. Цель достигается подключением к выходным выводам рабочих обмоток магнитного усилителя дросселя. Этим обеспечивается протекание дополнительного тока через рабочие обмотки, что и позволяет уменьшить ток нагрузки вплоть до режима холостого хода. Так как на дросселе выделяется реактивная мощность, то КПД стабилизатора не снижается. 1 ил. &

COIO3 С08ЕТСННХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)4 6 05 F 1/56

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Ю

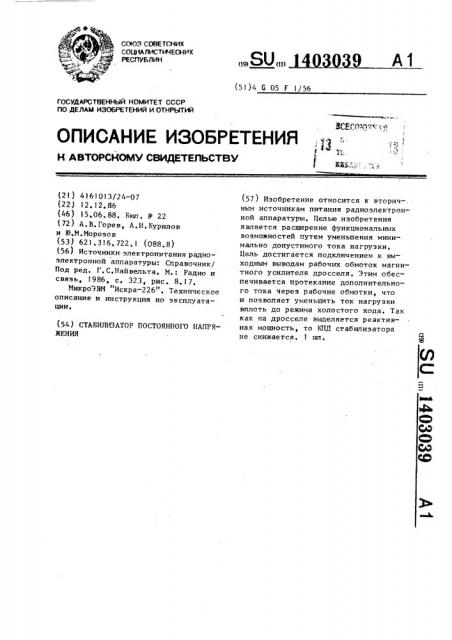

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

%3й:,, (54) СТАБИЛИЗАТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ (2 1 ) 4 161 0! 3/2 4-07 (22) 12. 12 ° 86 (46) 15.06. 88. Бюп. У 22 (72) А.В. Горев, A.È.Курилов и ЮИМорозов (53) 621.316.722.1 (088.8) (56) Источники электропитания радиоэлектронной аппаратуры: Справочник/

Под ред. Г.С.Найвепьта, М,: Радио и связь, 1986, с. 323, рис.. 8.17.

МикроЭЭМ "Искра-226". Техническое описание и инструкция по эксплуата" ции, (57) Изобретение относится к вторич-. ным источникам питания радиоэлектронной аппаратуры. Целью изобретения является расширение функциональных возможностей путем уменьшения минимально допустимого тока нагрузки.

Цель достигается подключением к выходным выводам рабочих обмоток магнитного усилителя дросселя, Этим обеспечивается протекание дополнительного тока через рабочие обмотки, что и позволяет уменьшить ток нагрузки вплоть до режима холостого хода. Так как на дросселе выделяется реактивная мощность, то КПД стабилизатора не снижается. 1 ил.

1 1403039 2

Изобретение относится к электротехнике и может быть использовано во вторичных источниках электропитания.

Цель изобретения — расширение функциональных возможностей стабилизатора путем уменьшения минимально допустимого тока нагрузки.

На чертеже представпена функциональная схема стабилизатора постоянного напряжения.

Стабилизатор содержит трансформа тор 1, вторичная обмотка которого имеет отвод от середины, соединенный с общим выводом стабилизатора, а два других вывода соединены с входными выводами рыбочих обмоток магнитного силителя 2, выходные выводы рабочих обмоток которого через выпрямитель !

3 и LC-фильтр 4 соединены с выходом ! стабилизатора, а обмотка управления соединена с выходом усилителя 5 расогласования, неивертирующий вход которого соединен с источником 6 25 !

bnopnoro напряжения, а инвертирующий ход . — с выходом стабилизатора, а также дроссель 7, выводы которого .

Соединены с выходными выводами рабочих обмоток магнитного усилителя 2.

Стабилизатор напряжения работает

Следующим образом.

При отклонении выходного напряжеия от заданного значения усилитель 5 ассогласования изменяет ток обмотки правления магнитного усилителя 2

35 аким образом, чтобы уменьшить это ассогласование.

При нулевом токе управления идеальный магнитный усилитель имеет бесконечно большое индуктивное сопроO èânåíèå..В реальном магнитном усилителе индуктивное сопротивление остается в этом случае достаточно низким, поэтому магнитный усилитель не способен поддерживать выходное напряжение на выходе стабилизатора при снижении тока нагрузки ниже некоторого минимального значения.

Для .того, чтобы магнитный усилитель мог поддерживать выходное напряжение стабилизатора при малой величине тока нагрузки, его выход нагружен по переменному току на дроссель

7, обеспечивающий протекание дополнительного тока через рабочие обмотки. При этом на дросселе выделяется в основном реактивная мощность и КПД стабилизатора практически не снижается.

Таким образом, введение дросселя в стабилизатор напряжения позволяет уменьшить минимально допустимый ток нагрузки вплоть до режима холостого хода, что позволяет использовать стабилизатор в радиоэлектронной аппаратуре, ток потребления которой может изменяться в широких пределах. формулаизобретения

Стабилизатор постоянного напряжения, содержащий тран сформа тор, первичная обмотка которого подключена к входным выводам, а вторичная обмотка выполнена с заземленной средней точкой и подключена к входным выводам рабочих обмоток магнитного усилителя, выходные выводы которых через последовательно соединенные выпрямитель и 1С-фильтр соединены с входными выводами, усилигель рассогласования, один вход которого соединен с первым выходом выводом, а другой — с источником опорного напряжения, выход усилителя рассогласованиясоединен с одним выводом обмотки управления магнитного усилителя, другой вывод которой соединен с общей шиной, куда также подключен второй выходной вывод, о т л и ч а ю щ и йс я тем, что, с целью расширения функциональных возможностей путем уменьшения минимально допустимого тока нагрузки, в него введен дроссель, выводы которого соединены с выходными выводами рабочих обмоток магнитного усилителя.

1403039

Составитель С.Чернышева

Редактор А.Огар Техред g одани Корректор М,Максимншинец

Заказ 2859/39

Тираж 866 Подписное

ВПИИПИ Государственного комитета СССР ио делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб., д. 4/5!

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
