Устройство для управления электромагнитным пускателем

Устройство для управления электромагнитным пускателем

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в устройствах дистанционного управления и в электропроводах промьгашенных механизмов. Целью изобретения является исключение энергопотребления в предпусковом состоянии. Для управления магнитным пускателем 2 используются два промежуточных реле 6 и 11, реле времени 15 с размыкающим контактом 16 с выдержкой времени при срабатывании и кнопка 1 управления. При первом нажатии кнопки 1 происходит срабатывание пускателя 2. Если удержать кнопку в нажатом состоянии, то по истечении выдержки времени разомкнется контакт 16 и пускатель 2 отключится . Если кнопку 1 отпустить до истечения выдержки времени пускатель не отключится. При этом отключится реле 11. Для отключения пускателя 2 необходимо повторно нажать кнопку 1. 2 ил. f (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) (Ю4 Н01 Н4702

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4154598/24-07 (22) 04.12.86 (46) 15.06.88, Бюл. У 22 (72) Л Б.Бирнбаум и В.К,Бибикман (53) 621.318.56-5(088.8) (56) Авторское свидетельство СССР

Ф 943903, кл. Н 01 Н 47/02, 1980.

Авторское свидетельство СССР

У 1358014, кл. Н 01 Н 47/02, 1985. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ЭЛЕК-, ТРОМАГНИТНЫМ ПУСКАТЕЛЕМ (57) Изобретение относится к электротехнике и может быть использовано в устройствах дистанционного управления и в электропроводах промышленных механизмов. Целью изобретения является исключение энергопотребления в предпусковом состоянии. Для управления магнитным пускателем 2 использу-. ются два промежуточных реле 6 и 11, реле времени 15 с размыкающим контактом 16 с выдержкой времени при срабатывании и кнопка 1 управления. При первом нажатии кнопки 1 происходит срабатывание пускателя 2. Если удержать кнопку в нажатом состоянии, то по истечении выдержки времени разомкнется контакт 16 и пускатель 2 отключится. Если кнопку 1 отпустить до истечения выдержки времени пускатель не отключится. При этом отключится реле 11. Для отключения пускателя 2 необходимо повторно нажать кнопку 1. 2 ил.

1403136

Изобретение относится к электротехнике и мОжет быть использовано в устройствах дистанционного управления и в злектроприводах промышленных ме- .

5 ханизмов.

Цель изобретения — исключение энер". гопотребления в предпусковом состоянии.

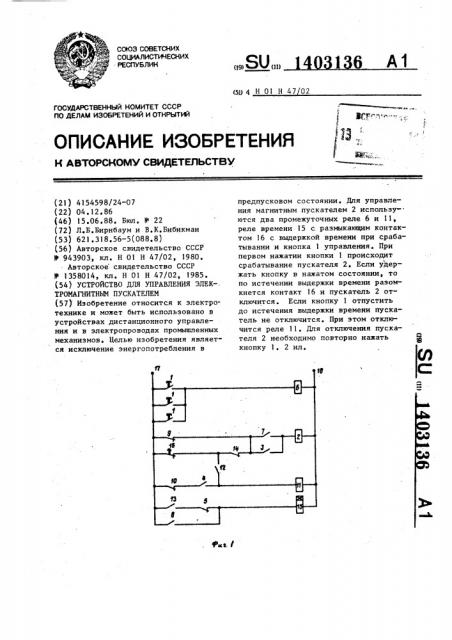

На фиг.1 приведена принципиальная электрическая схема устройства в первом устойчивом состоянии (исходном); на фиг.2 — то же, во втором устройчивом состоянии (" Работа" ).

Устройство для управления электро- 15 магнитным пускателем содержит кнопку

1 (или группу параллельно соединенных кнопок 1) управления, пускатель

2 с обмоткой, первым 3 и вторым 4 замыкающими и размыкающим 5 блок-кон( тактами, первое промежуточное реле

6 с обмоткой, первым 7 и вторым 8 замыкающими, первым 9 и вторым 10 ( размыкающими контактами, второе промежуточное. реле 11 с обмоткой, пер- 25 вым 12 и вторым 13 замыкающими и размыкающим 14 контактами, реле 15 времени с обмоткой, размыкающим контактом 16 и выдержкой времени при срабатывании, первый 17 и второй 18 выводы для подключения источника пита( ния.

Обмотка первого промежуточного реле 6 соединена с выводами 17 и 18 для подключения источника питания через кнопку 1 управления. Обмотка пус35 кателя 2 соединена с выводами 17 и

18 для подключения источника питания через последовательно соединенные ,,первый размыкающий 9 и первый замыкающий )О контакты первого промежуточного реле, параллельно которому подключен первый замыкающий блок-контакт

3 пускателя 2. Обмотка второго промежуточного реле 11 соединена с вывода- 45 ми 17 и 18 для подключения источника питания через последовательно соединенные второй размыкающий контакт 10 первого промежуточного реле 6 и второй замыкающий блок-контакт 4 пускателя 2.

Обмотка реле 15 времени соединена с выводами 17 и 18 для подключения источника питания через последовательно соединенные второй замыкающий контакт 13 второго промежуточного реле

11 и размыкающий блок-контакт 5 пускателя 2, параллельно которым подключен второй замыкающий контакт 8 первого промежуточного реле 6. Параллельно первому размыкающему контакту 9 перного промежуточного реле 6 подключена цепочка из последовательно соединенных размыкающего контакта 16 реле

15 времени и размыкающего контакта

14 второго промежуточного реле 11, общая точка соединения которых через первый замыкающий контакт 12 второго помежуточного реле 11 подключена к точке соединения обмотки второго промежуточного реле 11 с вторым замыкающим блок-контактом 4 пускателя 2.

Устройство работает следующим образом.

В исходном состоянии при поданном напряжении на выводы 17 и 18 все коммутационные аппараты отключены, так как их обмотки обесточены (фиг.1).

При первом нажатии на кнопку 1 управления цолучают питание обмотки первого промежуточного реле 6 по цепи: вывод 17 — кнопка 1 — обмотка 6 — вывод 18. Реле 6 срабатывает, размыкает контакты 9 и 10 и замыкает контакты 7 и Я,причем контакты 9 и 10 не влияют на работу устройства. Контакт

7 подает питание на обмотку пускателя

2, а контакт 8 — на обмотку реле 15 времени. Обмотка пускателя 2 получает питание по цепи: вывод 17 — контакты

16, 14, 7 — обмотка пускателя 2 — вывод 18, а обмотка реле 15 времени по цепи: вывод 17 — контакт 8 — обмотка реле 15 — вывод 18.

Пускатель 2 срабатывает, размыкает блок-контакт 5 и замыкает блокконтакты 3 и 4 причем последние не влияют на работу устройства, а блокконтакт 3 шунтирует первый замыкающий контакт 7 первого промежуточного реле 6. Размыкающий контакт 16 реле

15 времени остается замкнутым, так как срабатывание реле происходит с задержкой.. Выполнена команда "Пуск °

Если кнопку 1 управления удерживать в нажатом состоянии, то после выдержки времени размыкается контакт

16 реле 15 времени и разрывает цепь питания обмотки пускателя 2. Последний отключается, размыкает блок-контакты 3 и 4 и замыкает блок-контакт

5, которые не влияют на работу устройства. Обмотка реле !5 времени остается под напряжением. Выполнена команда Толчок .

Дпя приведения устройства в исходное состояние необходимо отпустить з !40 кнопку 1 управления. При этом теряет питание обмотка первого промежуточного реле 6 ° Последнее отключается, размыкает контакты 7 и 8 и замыкает контакты 9 и 10, причем контакты 7, 9, 10 не влияют на работу устройства, а контакт 8 разрывает цепь питания обмотки реле 15 времени. Последнее отключается, замыкает контакт 16.

Устройство возвращается в,первое устойчивое (исходное) состояние и готово к очередному пуску.

Если после срабатывания пускателя

2 отпустить кнопку 1 управления, то первое промежуточное реле 6 отключается, размыкает контакты 7 и 8 и замыкает контакты 9 и 10, причем контакт 7 не влияет на работу устройства. Контакт 8 разрывает. цепь питания обмотки реле 15 времени. Контакт 9 шунтирует цепочку контактов 16 и 14, а контакт 10 подает питание на обмотку второго промежуточного реле

11 (так как блок-контакт 4 замкнут), Теряет питание обмотка реле 15 времени, но это не влияет на работу устройства, так как контакт 16 был еще замкнут, Обмотка второго промежуточного реле 11 получает питание по цепи: вывод 17 — контакты 10, 4 — обмотка реле 1 — вывод 18. Реле 11 срабатывает, размыкает контакт 14 и замыкает контакты 12 и 13, причем последние не влияют на работу устройства. Контакт 12 вместе с контактом

16 реле 15 времени шунтируют цепочку контактов 10 и 4.

Устройство переходит во второе устойчивое состояние "Работа" (фиг ° 2, жирными линиями показаны цепи, находящиеся под током), Как видно из фиг.2 цепь питания обмотки пускателя 2 отсоединена от раэмыкающего контакта 16 реле 15 времени размыкающим контактом

14 второго промежуточного реле 11, что позволяет произвести отключение пускателя 2 сразу же после отпускания кнопки 1 управления (за вычетом време ни возврата реле 6 и срабатывания реле 11 порядка 0,05-0,08 с), т.е. команды "Стоп" и "Аварийный стоп" выполняются аналогично, Дпя выполнения команды "Стоп" (" Аварийный стоп") необходимо повторно нажать на кнопку 1 управления. При этом срабатывает первое промежуточное реле 6, размыкает контакты 9 н 10 и замыкает контакты 7 и 8, причем кон3136

4 такты 7 и 10 не влияют на работу устройства, Контакт 9 разрывает цепь питания обмотки пускателя 2, а контакт 8 подает питание на обмотку ре5 ле 15 времени. Теряет питание обмотка пускателя 2, который, отключившись, размыкает блок-контакты 3 и 4 и замыкает блок-контакт 5, причем блок-.контакты 3 и 4 не влияют на работу устройства, а контакт 5 вместе с вторым замыкающим контактом 13 второго промежуточного реле ll шуитирует второй замыкающий контакт 8 первого промежуточного реле 6. Выполнена команда

"Стоп".

Для приведения устройства в исходное состояние необходимо отпустить кнопку управления. При этом могут воз20 никнуть два случая отпускание кнопки

1 до размыкания контакта 16 реле 15 времени и после размыкания.

В первом случае при отпускании кнопки 1 управления отключается пер25 вое промежуточное реле 6, размыкаются контакты 7 и 8 и замыкаются контакты 9 и 10, что не влияет на работу устройства. Обмотка второго промежуточного реле 11 получает питание

30 через контакты 16 и 12, а обмотка реле 15 времени — через контакты 13 и 5. После окончания выдержки времени размыкается контакт 16 реле 15 вре-. мени и .разрывается цепь питания обмотки второго промежуточного реле ! °

Последнее отключается, размыкает кон-. такты 12 и 13 и замыкает контакт 14.

Устройство возвращается в первое устойчивое (исходное) состояние и го-.

40 тово к очередному пуску.

Во втором случае до отпускания кнопки 1 управления размыкается контакт 16 реле 15 времени и разрывает цепь питания обмотки второго промежу" точного реле 11, которое, отключив-, шись, размыкает контакты 12 и 13 и замыкает контакт 14, что не влияет на работу устройства. Обмотка реле

15 времени получает питание через контакт 8 первого промежуточного реле 6 (остальные коммутационные аппа-. раты отключены) ° При отпускании кнопки управления отключается первое промежуточное реле 6, которое, отключившись, размыкает контакты 7 и 8 и замыкает контакты 9 и 10 причем контакты 7, 9, 10 не влияют на работу устройства, а контакт 8 разрывает цепь питания обмотки реле 15 времени.

5 i4Oai

Последнее отключается, замыкает контакт 16. Устройство возвращается в первое устойчивое (исходное) состояние и готово к очередному пуску.

Таким образом, использование предлагаемого устройства при выполнении того же алгоритма работы позволяет исключить потребление энергии в периодах между пусками в отличие от устройства-прототипа, в котором в эти периоды включено реле времени, Формула, изобретения

Устройство для управления электромагнитным пускателем, содержащее кнопку управления, выводы для подключения обмотки пускателя, выводы для подключения блок-контактов пускателя, первое промежуточное реле с одним замыкающим и двумя размыкающими контактами, второе промежуточное реле с одним замыкающим и одним размыкаю- 25 щим контактами, реле времени с одним контактом и выводы для подключения источника питания, причем обмотка первого промежуточного реле соединена с выводами для подключения источ 3б ника питания через кнопку управления, выводы для подключения обмотки пускателя соединены с выводами для подключения источника питания через после-. довательно соединенные первый размыкающий и первый замыкающий контакты первого промежуточного реле, параллельно которому подключены выводы для подключения первого замыкающего блока-контакта пускателя, обмотка второго промежуточного реле соединена с выводами для подключения источника питания через последовательно соединенные второй размыкающий контакт первого промежуточного реле и выводы для подключения второго замыкающего блок-контакта пускателя, первый вывод обмотки реле времени соединен с первым выводом для подключения размыкающего блок-контакта пускателя, второй вывод обмотки реле времени соединен с вторым выводом для подключения источника питания, параллельно первому размыкающему контакту первого промежуточного реле подключена цепочка из последовательно соединенных контакта реле времени и размыкающего контакта второго промежуточного реле, общая точка соединения которых через первый замыкающий контакт второго промежуточного реле подключена к точке соединения обмотки второго промежуточного реле с выводом для подключения второго замыкающего блок-контакта пускателя, о т л ич а ю щ е е с я тем, что, с целью ис" ключения энергопотребления в предпусковом:состоянии, первое и второе промежуточные реле снабжены вторым замыкающим контактом, каждое реле времени выполнено с размыкающим контактом и выдержкой времени при срабатывании, причем первый и второй выводы для подключения размыкающего блок-контакта пускателя соединены с первым выводом для подключения источника питания через вторые замыкающие контакты соответственно первого и второго промежуточных реле.

1403136

ðàå.2
