Реферат



Изобретение относится к электротехнике . Целью изобретения является повьшение надежности. Зажим содержит полый корпус 1 и вкладыш 2, установленньй в полости корпуса 1. Между ними размещен полый провод 3. Зажим снабжен дополнительным упругим вкладышем 4, установленным между проводом 3 и вкладьпием 2 так, что его выступающая часть, выполненная с продольными прорезями 5, размещена в полости провода 3. Это позволяет повысить жесткость соединения и устранить поломку провода при выходе из зажима. 2 з.п. ф-лы, 3 ил. (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИН ()9) (!1) (5!) 4 H 01 R 4/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4081424/24-07 (22) 30.06.86 (46) 15.06.88. Бюл. )1 -22 (71) Отделение дальних передач Всесоюзного государственного проектноизыскательного и научно-исследовательского института энергетических систем и электрических сетей

"Энергосетьпроект" (72) Я.С.Самойлов и В.И.Френкель (53) 621.315(088.8) (56) Изоляторы высоковольтные и низковольтные. Арматура воздушных линий электропередачи. Каталог. Зажимы аппаратные для подсоединения полых проводов А1АП-500-2. Ч, II, М.: Информэлектро, 1977, с. 123. (54) АППАРАТНЫИ ЗАЖИМ ДЛЯ ПОЛОГО

ПРОВОДА (57) Изобретение относится к электротехнике. Целью изобретения является повышение надежности. Зажим содержит полый корпус 1 и вкладыш 2, установленный в полости корпуса 1. Межпу ними размещен полый провод 3. Зажим снабжен дополнительным упругим вкладышем 4, установленным между проводом 3 и вкладышем 2 так, что его выступающая часть, выполненная с продольными прорезями 5, размещена в полости провода 3. Это позволяет повысить жесткость соединения и устранить поломку провода при выходе из зажима. 2 з.п. ф-лы, 3 ил.

1 1403155 2

Изобретение относится к электротехнике, в частности к аппаратным зажимам распределительных устройств подстанций.

Целью изобретения является повышение надежности.

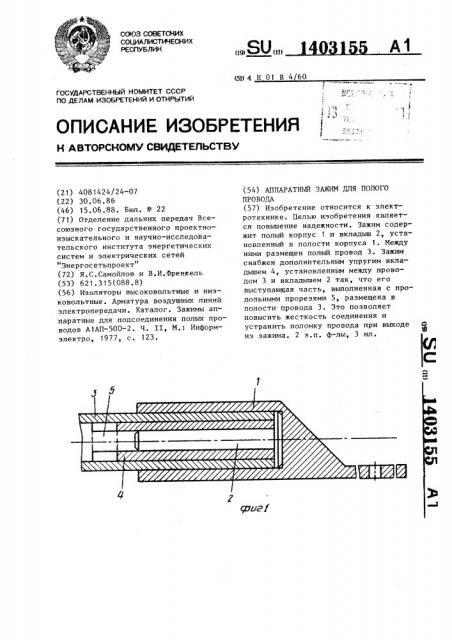

На фиг., 1 показан зажим с проводом; на фиг. 2 — дополнительный вкладыш; на фиг. 3 — дополнительный вкладыш, выполненный за одно целое с основным, Аппаратный зажим для полого провода содержит корпус 1 и вкладыш 2, между которыми устанавливается полый провод 3. Он снабжен дополнительным упругим вкладышем 4 удлиненной формы с продольными или спиральными прорезями 5 на выступающем в полость провода 3 конце, причем дополнительный вкладыш 4. размещен между основными ! вкладышем 2 и корпусом 1 или выполнен зацело с основным вкладышем.

При работе аппаратного зажима,. когда спуск полого провода 3 к аппарату ОРУ подстанции раскачивается ветром, выступающая часть дополнительного вкладыша 4 амортизирует эти колебания и снижает воздействие основного вкладыша 2 на провод 3, кото рое постепенно убывает в направлении от корпуса. Благодаря этому провод предохраняется от поломки в месте его непосредственного выхода из зажима.

Дополнительный вкладыш 4 может быть . выполнен из листовой стали, предварительно раскроенной, как показано на фиг. 2, а затем согнут в трубку.

Дополнительный вкладыш может быть выполнен зацело с основным вкладышем (фиг. 3) .

Изобретение позволяет повысить жесткость соединения путем размещения дополнительного упругого вкладыша внутри полого провода. При этом указанный дополнительный вкладыш одновременно используется в качестве внутреннего каркаса, необходимого при опрессовке полого провода.

Формула и з о б р е т е н и я

1, Аппаратный зажим для полого провода, содержащий полый корпус и вкладыш, между которыми расположен провод, отличающийся тем, что, с целью повышения надежности, зажим снабжен дополнительным упругим вкладышем,, установленным в полости корпуса между вкладышем и проводом так, что выступающая часть его расположена в полости провода.

2. Зажим по п, 1, о т л и ч а ю— шийся тем, что дополнительный вкладыш выполнен с продольными прорезями на выступающей части.

3. Зажим по пп. 1 и 2, о т л и— ч а ю шийся тем, что дополнительный вкладыш выполнен за одно целое с основным вкладышем.
