Устройство для защиты трехфазной нагрузки от изменения чередования и обрыва фаз

Устройство для защиты трехфазной нагрузки от изменения чередования и обрыва фаз

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к релейной защите. Цель изобретения - повышение надежности работы нагрузки путем обеспечения бесперебойного электропитания при неправильном чередовании фаз сети. Устройство содержит трехфазный однополупериодный выпрямитель с диодами 1, 2, 3, подключенными анодами соответственно к фазам А, В и С, между вь1ходом которого и нулевым проводом последовательно включены кнопка 4 «Откл., тиристор 5, управляюший электрод которого через резистор 6 и кнопку 7 «Вкл. соединен с анодом, и обмотка 8 магнитного пускателя, зашунтированная вспомогательным диодом 9. Через силовые контакты 10 магнитного пускателя присоединяется нагрузка и второй трехфазный однополупериодный выпрямитель , в первом и втором плечах которого включены диоды 11 и 12, подключенные анодами к фазам А и, С сети, а в третьем плече вкл ючен тиристор 13, анодом подключенный к фазе В, а управляющим электродом - через резистор 14 к аноду диода 11. Между выходом выпрямителя и нулевым проводом сети включены последовательно соединенные тиристор 15, управляющий электрод которого соединен с управляющим электродом тиристора 5, и обмотка 16 коммутирующего элемента, защунтированная вспомогательным диодом 17. Через силовые контакты 18 коммутирующего g элемента поступает питание на две фазы нагрузки. При неправильном чередовании /Л фаз ток на выходе трехфазного выпрямителя имеет нулевые паузы, во время которых тиристор 15 закрывается, ток в обмотке 16 исчезает. Это приводит к отключению коммутирующего элемента и перебрасыванию его контактов, которые меняют местами две фазы, подходящие к нагрузке. I ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1403204 А 1 дц 4 Н 02 Н 7 09

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "" -.;

/gal т .т е е3д

М А BTOPCHOhAY СВИДЕТЕЛЬСТВУ

CO

С0 ) // елее

Фй уз ге (21) 4018301/24-07 (22) 03.01.86 (46) 15.06.88. Бюл. № 22 (72) Ю. Е. Ворошилов (53) 621.316.925 (088.8) (56) Авторское свидетельство СССР № 639077, кл. Н 02 Н 7/09, 1978.

Авторское свидетельство СССР № 11 5063, кл. Н 02 Н 7/09, 1985. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОЙ НАГРУЗКИ ОТ ИЗМЕНЕНИЯ

ЧЕРЕДОВАНИЯ И ОБРЫВА ФАЗ (57) Изобретение относится к электротехнике, в частности к релейной защите.

Цель изобретения — повышение надежности работы нагрузки путем обеспечения бесперебойного электропитания при неправильном чередовании фаз сети. Устройство содержит трехфазный однополупериодный выпрямитель с диодами 1, 2, 3, подключенными анодами соответственно к фазам А, В и С, между выходом которого и нулеBblM проводом последовательно включены кнопка 4 «Откл.», тиристор 5, управляющий электрод которого через резистор 6 и кнопку 7 «Вкл» соединен с анодом, и обмотка 8 магнитного пускателя, зашунтированная вспомогательным диодом 9. Через силовые контакты 10 магнитного пускателя присоединяется нагрузка и второй трехфазный однополупериодный выпрямитель, в первом и втором плечах которого включены диоды 11 и 12, подключенные анодами к фазам А и, С сети, а в третьем плече включен тиристор 13, анодом подключенный к фазе В, а управляющим электродом — через резистор 14 к аноду диода 11. Между выходом выпрямителя и нулевым проводом сети включены последовательно соединенные тиристор 15, управляющий электрод которого соединен с управляющим электродом тиристора 5, и обмотка 16 коммутирующего элемента, зашунтированная вспомогательным диодом 17.

Через силовые контакты 18 коммутирующего Я элемента поступает питание на две фазы нагрузки. При неправильном чередовании / фаз ток на выходе трехфазного выпрямителя имеет нулевые паузы, во время которых тиристор 15 закрывается, ток в обмотке 16 исчезает. Это приводит к отключению ком- ф мути рующего элемента и перебрасыванию его контактов, которые меняют местами две фазы, подходящие к нагрузке. 1 ил. » »

1403204

Изобретение относится к электротехнике и предназначено для бесперебойного питания трехфазной нагрузки при неправильном чередовании фаз и защиты от неполнофазных режимов сети.

Цель изобретения — повышение надежности работы нагрузки путем обеспечения бесперебойного электропитания при неправильном чередовании фаз сети.

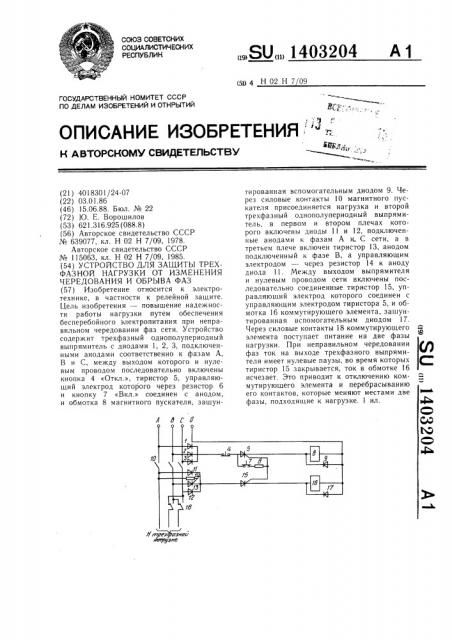

На чертеже изображена схема устройст10 ва для защиты трехфазной нагрузки от изменения чередования и обрыва фаз.

Устройство содержит трехфазный однополупериодный выпрямитель с диодами 1 — 3, с выводами для подключения соответственно к фазам А, В и С, между выходом ко- 15 торого и нулевым проводом последовательно включены кнопка 4 «Отключение» и тиристор 5, управляющий электрод которого через резистор 6 и кнопку 7 «Включение» соединен с анодом, и обмотка 8 магнитного пускателя, зашунтированная вспо- 20 могательным диодом 9. Через силовые контакты 10 магнитного пускателя присоединяется нагрузка и второй трехфазный однополупериодный выпрямитель, в первом и втором плечах которого включены диоды 11 и 12, подключенные анодами к фазам А и С сети, а в третьем плече включен тиристор 13, анодом подключенный к фазе А, а управляющим электродом через резистор

14 — — к аноду диода 11. Между выходом выпрямителя и нулевым проводом сети вклю- 30 чены последовательно соединенные тиристор

15, управляющий электрод которого соединен с управляющим электродом тиристора 5, и обмотка 6 коммутирующего элемента, зашунтированная вспомогательным диодом

17. Через силовые контакты 18 коммутирующего элемента поступает питание на две фазы нагрузки.

Устройство работает следующим образом.

После включения напряжения питания контролируемой сети нажатием кнопки 7 на управляющие электроды тиристоров 5 и 15 40 подается напряжение от выпрямителя на диодах 1 — 3. Тиристор 5 открывается, катушка

8 обтекается током и пускатель срабатывает, замыкая свои силовые контакты, При исчезновении одной из фаз в токе 45 через тиристор 5 появляются бестоковые паузы и он в первую же паузу закрывается. Исчезнование тока в обмотке 8 приводит к отключению магнитного пускателя. Тиристор 5 может вновь открыться только нажатием кнопки 7. Если обрыв фазы не устранен, после отпускания кнопки ток через тиристор вновь проходит через нулевое значение, тиристор закрывается, магнитный пускатель возвращается в исходное положение, сигнализируя о неполнофазном режиме контролируемой сети, и от- 55 кл юч ает н а груз ку.

При наличии напряжения во всех фазах контролируемой сети через замкнутые силовые контакты 10 магнитного пускателя напряжение подается на нагрузку и на второй трехфазный однополупериодный выпрямитель. При правильном чередовании фаз контролируемой сети на выходе трехфазного выпрямителя имеется выпрямленное напряжение. В этом случае нажатие кнопки 7 приводит также к открытию тиристора 15 и протеканию тока по обмотке

16 коммутирующего элемента, ксцорый, замкнув свои контакты 18, обеспечивает подачу на нагрузку напряжения сети с правильным чередованием фаз.

При неправильном чередовании фаз А, С, В ток на выходе трехфазного выпрямителя имеет нулевые паузы, во время которых тиристор 15 закрывается, ток в обмотке

16 исчезает, что приводит к отключению коммутирующего элемента и перебрасыванию его контактов, которые меняют местами две фазы, подходящие к нагрузке (например, В и С).

Вспомогательные диоды 9 и 17 необходимы для улучшений условий закрытия тиристоров 5 и 15 и предотвращения появления перенапряжения на обмотках 8 и 16.

Таким образом, устройство обеспечивает защиту нагрузки от неполнофазных режимов и обеспечивает правильное чередование фаз трехфазных напряжений на нагрузке при произвольном чередовании фаз питающей сети, чем повышает надежность элекропитания нагрузки.

Формула изобретения

Устройство для защиты трехфазной нагрузки от изменения чередования и обрыва фаз, содержащее трехфазный однополупериодный выпрямитель с выводами для подключения к фазам сети с диодом в первом и втором плечах и тиристором в третьем, причем управляющий электрод тиристора через резистор соединен с анодом диода выпрямителя, подключаемым к предыдущей фазе сети, кнопку включения, кнопку отключения и второй тиристор, катод которого подключен к одному выводу обмотки коммутирующего элемента, зашунтированного вспомогательным диодом, другой вывод которого предназначен для подключения к нулевому проводу сети, отличающееся тем, что, с целью повышения надежности работы нагрузки путем обеспе чения бесперебойного электропитания при неправильном чередовании фаз сети, оно снабжено вторым коммутирующим элементом, третьим тиристором и снабжено вторым трехфазным однополупериодным выпрямителем с диодами в каждом плече с выводами для подключения к сети, выход которого через кнопку отключения подключен к аноду третьего тиристора, уп1403204

Слставитель Т. Щеголькова

Редактор Е. Копча Техред И. Верес Корректор О. Кравнова

За к аз 2873/47 Тираж 650 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий!! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Про ктная, 4 равляющий электрод которого соединен с управляющим электродом второго тиристора и через второй резистор и кнопку включения — со своим анодом, катод которого подключен к первому выводу оомотки второго коммутирующего элемента, зашунтированного вспомогательным диодом, второй вывод коммутирующего элемента предназначен для подключения к нулевому проводу сети.
