Панель синхронизации генераторов учебной электростанции

Панель синхронизации генераторов учебной электростанции

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники. Его цель состоит в воспроизведении всех известных способов и режимов синхронизации генераторов , повьппении наглядности и информативности исследуемых процессов и исключении аварийных ситуаций при ошибочных действиях практикантов. Для этого реактор, устройства автоматической точной, грубой и самосинхронизации , тахометры, синхроноскоп, кнопки синхронизации объединены в единое универсальное устройство, переключаемое из одного режима синхронизации на другой посредством блока выбора способа и режима синхронизации. В состав перечисленных блоков входят выключатели питания, переключатели способов и режимов синхронизации, реле точной, грубой, самосинхронизации, реакторной самосинхронизации, ручной, полуавтоматической, дистанционной автоматизированной и автоматической синхронизации. Посредством переключателей выбора способа и режима задается требуемый режим синхронизации и включаются поочередно под питание перечисленные реле. Контактами этих реле включается в действие соответствующее выбранному способу одно из устройств автоматической синхронизации , а на его выходы подключаются соответствующие заданному режиму синхронизации контакторы управления серводвигателями , реле блокировки включения , реле включения реактора, реле включения генераторного выключателя и соответствующие сигнальные лампы. Выбор синхронизируемого генератора осуществляется блоком выбора, а его включение - блоком включения. В зависимости от положения переключателя выбора вручную посредством кнопки синхронизации или автоматически посредством реле времени включаются соответствующие промежуточные реле-выбора , по следующей команде включаются контакторы (при грубой синхронизации и реакторной самосинхронизации), а затем производится включение электромагнитов генераторных выключателей, Информация о переходных процессах и переключениях в схеме синхронизации и схеме главного тока электростанции через коммутационную аппаратуру и щтрекерные гнезда поступает в управляющую вычислительную машину, на светолучевой и электронные осциллографы, в которых они могут быть -обобщены, представлены и записаны. После обработки в управляющей вычислительной машине информация передается на экраны дисплеев, на которые выводятся изменяемые структуры схем главного тока и синхронизации, представляются в буквенной, цифровой, графической форме параметры режима синхронизации и дается оценка действиям обучаемого, 1 3,п.ф-лы, 3 ил. (Л с 00 tc 00

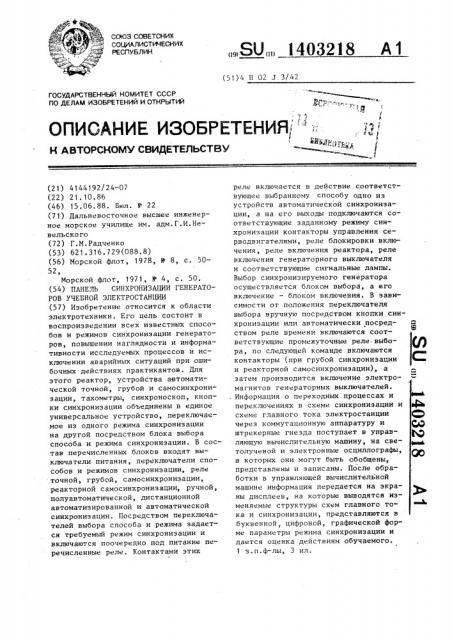

СОЮЗ СО8ЕТСНИХ

COUPIAËÈCTÈ×ÅÑHÈÕ

РЕСПУБЛИК (51)4 Н 02 J 3/42 ф.ъ -. „ М;

" а

ОПИСАНИЕ ИЗОБРЕТЕНИЯ(" ::

И А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 9 у;.:„

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4144192/24-07 (22) 21. 10. 86 (46) 15. 06. 88. Бюл. Ф 22 (71) Дальневосточное высшее инженерное морское училище им. адм.Г.И.Невельского (72) Г.M.Ðàä÷åíêî (53) 621.316.729(088.8) (56) Морской флот, 1978, и 8, с. 5052, Морской флот, 1971, У 4, с. 50. (54) ПАНЕЛЬ СИНХРОНИЗАЦИИ ГЕНЕРАТОРОВ УЧЕБНОЙ ЭЛЕКТРОСТАНЦИИ (57) Изобретение относится к области электротехники. его цель состоит в воспроизведении всех известных способов и режимов синхронизации генераторов, повышении наглядности и информативности исследуемых процессов и исключении аварийных ситуаций при ошибочных действиях практикантов. Для этого реактор, устройства автоматической точной, грубой и самосинхронизации, тахометры, синхроноскоп, кнопки синхронизации объединены в единое универсальное устройство, переключаемое из одного режима синхронизации на другой посредством блока выбора способа и режима синхронизации. В состав перечисленных блоков входят выключатели питания, переключатели способов и режимов синхронизации, реле точной, грубой, самосинхронизации, реакторной самосинхронизации, ручной, полуавтоматической, дистанционной автоматизированной и автоматической синхронизации. Посредством переключателей выбора способа и режима задается требуемый режим синхронизации и включаются поочередно под питание перечисленные реле. Контактами этих

ÄÄSUÄÄ 1403218 А1 реле включается в действие соответствующее выбранному способу одно из устройств автоматической синхронизации, а на его выходы подключаются соответствующие заданному режиму синхронизации контакторы управления серводвигателями, реле блокировки включения, реле включения реактора, реле включения генераторного выключателя и соответствующие сигнальные лампы.

Выбор синхронизируемого генератора осуществляется блоком выбора, а его включение — блоком включения. В зависимости от положения переключателя выбора вручную посредством кнопки синхронизации или автоматически посредЯ ством реле времени включаются соответствующие промежуточные реле.выбора, по следующей команде включаются контакторы (при грубой синхронизации С и реакторной самосинхронизации), а затем производится включение электромагнитов генераторных выключателей.

- Информация о переходных процессах и переключениях в схеме синхронизации и рффи схеме главного тока электростанции через коммутационную аппаратуру и С ф штрекерные гнезда поступает в управ- ф ляющую вычислительную машину, на светолучевой и электронные осциллографы, р в которых они могут быть обобщены, представлены и записаны. После обработки в управляющей вычислительной машине информация передается на экраны дисплеев, на которые выводятся изменяемые структуры схем главного то" ка и синхронизации; представляются в буквенной, цифровой, графической форме параметры режима синхронизации и дается оценка действиям обучаемого.

1 з.п.ф-лы, 3 ил.

1403? !8

Изобретение относится к электротехнике, в частности к управлению электростанциями, и может быть использовано на учебных судах, в учебных заведениях и тренажерных центрах подготовки операторов электроэнергетических систем.

Целью изобретения является воспроизведение всех известных способов и !0 режимов синхронизации генераторов, повышение наглядности и информативности исследуемых процессов, а также исключение аварийных ситуаций при ошибочных действиях обучающихся ° i5

На фиг. 1 и 2 изображена принципиальная схема панели синхронизации для двух генераторов, в нерабочем состоянии; на фиг. 3 — принципиальная схема устройства автоматическои са- 20 мосинхронизации.

Панель синхронизации генераторов

1 и 2, подключенных к шинам 3 учебного распределительного щита электростанции посредством генераторных вы- 25 ключателей 4.1 и 5.1 и снабженных системами 6.1 и 6.2 автоматического запуска, системами 7 и 8 возбуждения, таходатчиками 9 и 10, механически сочлененными с их валами, серводвигателями 11 и 12 регуляторов скорости их первичных двигателей, контакторами

13. 1 и 14. 1 питания, реверсивными переключателями 15 и 16 и контакторами

"Меньше" 17.1 и 18.1, "Больше" 19.! и 20.1 управления этими серводвигателями, контакторами 2 1. 1 и ?2. 1 гаше— ния поля, реле 23.1 и 24.1 времени, соединенными с выходами разрешения синхронизации систем 6. 1 и 6.2 автоматического запуска генераторов, содержит реактор 25, устройства 26-28 автоматической точной„ грубой и самосинхронизации соответственно, соединенные своими сетевыми входами а с шинами 3 через сетевой трансформатор напряжения, блок ?9 выбора способа и блок 30 выбора режима синхронизации, блок 31 выбора и блок 32 включения синхронизируемого генератора, реле 33.1 блокировки включения

50 и реле 34.1 включения генераторного выключателя, реле 35.1 включения реактора, промежуточные реле 36.1 и

37.1 самосинхронизации, управляющую вычислительную машину 38. светолуче55 вой осциллограф 39, абонентские пульты, снабженные эл..ктронными осциллографами 40 и дис:!лезин 41.

Блок 29 выбора способа синхронизации состоит из выключателя 42.1 питания, подключенного к параллельно соединенным переключателю 43. 1 способа синхронизации и его блокировочному электромагниту 44, и, четырех групп параллельно соединенных пар реле

45. 1, 46.1,47. 1, 48. 1 и сигнальных ламп 49-52 соответственно точной и грубой синхронизации, самосинхронизации и реакторной синхронизации, соединяемых поочередно с выключателем 42.1 питания посредством подвижного контакта 43.2 переключателя 43.1

Блок 30 выбора режима синхронизации состоит из выключателя 53 питания, подключенного к параллельно соединенным переключателю 54.1 режима синхронизации и его блокировочному электромагниту 55, и четырех групп параллельно соединенных пар реле

56. 1, 57. 1, 58. 1 и 59. 1 и сигнальных ламп 60-63 соответственно ручной, полуавтоматической, дистанционной автоматизированной и автоматической синхронизации, соединяемых поочередно с выключателем 53 питания пасредством подвижного контакта 54.2 переключателя 54. 1.

Блок 31 выбора синхронизируемого генератора состоит из промежуточных реле 64.1 и 65. 1 выбора для каждого генератора, подключенных к выключателю 42.1 питания через последовательно соединенные размыкающие контанты

4.2 и 5.2 соответствующих генераторных выключателей 4.1 и 5.1 и параллельно соединенные цепи, одна из которых образована последовательно .соединенными подвижным контактом 66.2 двухконтактного переключателя 66. 1 выбора синхронизируемого генератора, замыкающим контактом кнопки 67 синхронизации, шунтированным параллельно соединенными замыкающими контактами

64.2 и 65.2 промежуточных реле 64. 1 и 65.1 выбора, и переключающим контактом 59.2 реле 59.1 автоматической синхронизации, а другая — последовательно соединениями замыкающими контактами 23.2 и 24.2 соответствующих реле 23.1 и 24.1 времени и переключающим контактом 59.2 реле 59.1 автоматической синхронизации, и контакторов 68.1 и 69.1 грубой синхронизации, катушки управления которых соединены одними клеммами с клеммами

cooTBBTcTB pJHx промежуточных ре1403218 пе 64. 1 и 65. 1, а другими подключены к клемме источника питания через параллельно соединенные цепи, одна из которых образована последовательно соединенными размыкающими контактами 45.2, 47,2, 57.2, 58.2 и 59.3 реле 45.1, 47.1, 58.1, 58.1 и 59. 1 точной, самосинхронизации, полуавтоматической, дистанци-10 онной автоматизированной и автоматической синхронизации соответственно, а другая — последовательно соединенными размыкающим контактом 56.2 реле

56.1 ручной синхронизации и замыка- 15 ющим контактом 35.2 реле 35.1 включения реактора.

Блок 32 включения синхронизируемого генератора состоит из злектромагнитов 70 и 71 включения соответствую- 2О щих генераторных выключателей 4.1 и

5.1, подключенных к источнику питания через.параллельно соединенные цепи, одни из которых образованы последовательно соединенными замыкаю- 25 щими контактами 23.3 и 24.3 соответствующих реле 23.1 и 24.1 времени,замыкающим контактом 34.2 реле 34.1 включения генераторного выключателя и переключающим контактом реле 59.4 30 автоматической синхронизации, а другие — последовательно соединенными замыкающими контактами 68.2 и 69,2 соответствующих контакторов 68.1 и

69.1 грубой синхронизации, шунтирован-З< ными замыкающими контактами 72.2 и

72.3 реле 72.1 подготовки включения, подвижным контактом 66.3 переключателя 66.1 выбора синхронизируемого генератора, замыкающим контактом 33.2 4g реле 33.1 блокировки включения, шунтированным размыкающим контактом 56.3 реле 56.1 ручной синхронизации, замыкающим контактом кнопки 73 включения, шунтированным цепью, образованной по- 4Б следовательно соединенными замыкающим и контактами 34.3 реле 34.1 включения генераторного выключателя 57.3 реле 57. 1 полуавтоматической синхронизации, последнее из которых шунтировано замыкающим контактом 58.3 реле 58.1 дистанционной автоматизированной синхронизации, и сигнальной лампы 74 ошибочных действий оператора, подключенной к выключателю 42.2 питания через последовательно соединенные замыкающий контакт кнопки

73 точной синхронизации, размыкающий контакт 33.3 реле 33.1 блокировки включения и переключающий контакт

59.4 реле 59.1 автоматической синхронизации. Одноименные контакторы

"Меньше" 17.1, 18.1 и "Больше" 19.1, 20.1 автоматического управления серводвигателями соединены параллельно через замыкающие контакты 64.3, 65.3 и 64.4 соответствующих промежуточных реле 64. 1 и 65. 1 выбора и подключены к клеммам соответствующих сигнальных ламп "Меньше", "Больше" а через по" следовательно соединенные размыкающие контакты 56.4, 56.5 и 57.4, 57.5 реле 56.1 и 57.1 ручной и полуавтоматической синхронизации соответственно к выходным частотным каналам Э2 и

Э 1 устройств 26-28 автоматической синхронизации, соединенным параллельно. Реакторный выход ж устройства 27 автоматической грубой синхронизации соединен через переключающий контакт

48.2 реле 48.1 реакторной самосинхронизации с исполнительным выходом е устройства 28 автоматической самосинхронизации и подключен к параллельно соединенным реле 35.1 включения реактора и сигнальной лампе 75 "Включение реактора", Выходной исполнительный канал 6 уст-. ройства 28 автоматической самосинхронизации соединен через переключающий контакт 48.2 реле 48,1 реакторной. самосинхронизации с одноименными каналами устройств 26 и 27 автоматической точной и грубой синхронизации и подключен через замыкающий контакт тумблера 76 к сигнальной лампе 77

"Включение генераторного выключателя", соединенной параллельно через переключающий контакт 56.6 реле

56.1 ручной синхронизации с реле

33.1 блокировки включения и реле

34.1 включения генераторного выключателя. Генераторные входы Е устройств

26 и 27 автоматической точной и грубой синхронизации соединены параллельно посредством замыкающих контактов 45.3 реле 45.1 точной синхронизации и 46.2 реле 46.1 грубой синхронизации и подключены к клеммам синхронизируемых генераторов через пос" ледовательно соединенные замыкающие контакты 64.5 и 65.5 соответствующих промежуточных реле 64.1 и 65.1 выбора и трансформаторы напряжения. Параллельно сетевым а и генераторным входам устройств 26 и 27 автоматической точной и грубой синхронизации

1403218 подключены лампа 78 синхронизации и синхроноскоп 79. Реактор 25 соединен одними клеммами с шиками 3 учеб,ного распределительного щита, а другими клеммами — с выходными клеммами синхронизируемых генераторов 1 и 2 через замыкающие контакты 68.3 и

69.3 соответствующих контакторов 68.1 и 69.1. реактора. Реакторные входы 10

61 и 52 устройства 27 автоматической грубой синхронизации подключены параллельно клеммам реактора 25 через параллельно соединенные замыкающие контакты 46.3 и 48.3 реле 46.1 грубой 1Б синхронизации и реле 48.1 реакторной самосинхронизации. Входы 1 и 2 устройства 28 автоматической самосин-хронизации подключены через переключающие контакты 36.4 и 37.4 промежу- 20 точных реле 36. 1 и 37.1 самосинхро— низации к сетевой 80 и генераторной

81 шинам таходатчиков. Таходатчики 9 и 10 соединены параллельно с клеммами тахометров.82 и 83 соответственно и с входами соответствующих систем 6.1 и 6.2 автоматического запуска генераторов, а также подключены к сетевой шине 80 таходатчиков через параллельно попарно соединенные замыкающие кон †такты 47.3, 48.4 и 47.4, 48.5 соответствующих реле 4?.1 самосинхронизации и 48.1 реакторной самосинхронизации и последовательно соединенные с ними замыкающие контакты 36.2 и

37.2 соответствующих промежуточных реле 36.1 и 37.1 самосинхронизации, а к генераторной шине 81 таходатчиков через те же параллельно соединенные замыкающие контакты 47,3, 48.3 и 40

47,4, 48.4 и последовательно соединенные с ними замыкающие контакты

64.6 и 65.6 соответствующих промежуточных реле 64.1 и 65.1 выбора. Промежуточные реле 36.1 и 37.1 самосинхронизации соединены с шинами учебнораспределительного щита через общие параллельно соединенные замыкающие контакты 47.6 и 48.7 реле 47.1 само— синхронизации и реле 48.1 реакторной самосинхронизации, соединенные с цепями, содержащими каждая последовательно соединенные замыкающие блокконтакты 4,3 и 5.3 соответствующего генераторного выключателя и размыкаю- „- щие контакты 37.3 и 36.3 промежуточных реле 37.1 H 36.1 сВМосННхроНН3В ции других генераторов. Контакторы

13.1 и 14.1 питания серводвигателей соединены параллельно и подключены к источнику питания через замыкаюший контакт 48.6 реле 48.1 реакторной самосинхронизации, шунтированный последовательно соединенными замыкающим контактом 47.5 и реле 47.1 самосинхронизации и развязывающим диодом 84, Серводвигатели 11 и 12 соединены с шинами 3 учебного распределительного щита и выходными клеммами соответствующих генераторов и 2 через последовательно соединенные переключающие контакты 13.2 и

14,2 соответствующих контакторов 13.1 и 14.1 питания и реверсивных переключателей 15 и 16 этих серводвигателей, последние из которых шунтированы парой соответствующих замыкающих контактов 17.2, 19.2 и 18.2, 20.2 контакторов "Меньше" 17.1, 18.1 и "Боль- ше" 19.1, 20 ° 1 автоматического управления серводвигателями. Реле 72.1 подготовки включения соединено с источником питания через замыкающий контакт 45.4 реле 45,1 точной синхронизации, шунтированный замыкающим контактом 47.5 реле 47.1 самосинхронизации, соединенным последовательно с развязывающим диодом 85. Контакторы 2 1.1 и 22,2 гашения поля соединены с источником питания через соответствующие группы параллельно соединен" ных цепей, в каждой из которых первая цепь образована последовательно соединенными замыкающими контактами 48.6 реле 48,1 реакторной самосинхронизации и 68.4, 69.4 соответствующих контакторов 68.1 и 69.1 реактора, вторая — замыкающими блок-контактами 4.4 и 5.4 соответствующих генераторных выключателей„ третья цепь — последовательно соединенными соответствующими развязывающими диодами 86 и 87 и параллельно соедюченными замыкающими контактами 45.5 и 46.4 реле

45.1 и 46.1 точной и грубой синхронизации соответственно. Обмотка возбуждения генераторов 1 и 2 соединена с разрядными резисторами и выходными клеммами систем 7 и 8 возбуждения через размыкающче 21.2 и 22.2 и замыкающие 21,3 и 22.3 контакты контакторов 2 1,1 и 22.2 гашения поля.

Управляющая вычислительная машина

38 своими управляющими входами соединена с клеммами источника питания через блок-контакты генераторных выключателей и контакторов и реле пане1403218 ли синхронизации, а ее информационные входы — с штеккерными гнездами 88 панелей учебного распределительного щита, соединенными с выходами их из5 мерительных органов, а выходами — с входными клеммами дисплеев 41. Информационные входы светолучевого осциллографа 39 соединены параллельно с одноименными входами управляющей вы- 1ð числительной машины 38, а его управляющий вход — с клеммами источника питания через параллельно соединенные замыкающие контакты 64.7 и 65.7 промежуточных реле 64.1 и 65.1 выбо- 15 ра. Входы электронных осциллографов

40.1 соединены параллельно информационным входам светолучевого осциллографа.

Устройство 28 автоматической са- 20 мосинхронизации содержит (фиг.3) двухканальный блок уравнивания частот вращения синхронизируемых генераторов, каналы "Меньше" и "Больше" которого состоят из соответствующих выходных реле 89 и 90, усилителей 91 и 92, аналого-дискретных преобразователей

93 и 94 и узлов 95 и 96 вычитания входных сигналов, инвертирующие и неинвертирующие входы которых соедине- 3р ны с сетевыми 80 и генераторными 81 шинами таходатчиков через переключающие контакты 36.4 и 37.4 соответствующих промежуточных реле 36.1 и

37.1 самосинхронизации, и блок контроля равенства частот вращения, состоящий из выходного исполнительного реле 97, соединенного с выходом RSтриггера 98, R-вход которого соединен с выходом логического элемента 99 gp типа И, соединенного своими двумя входами с выходами узлов 95 и 96 вычитания через инвертирующие элементы

100 и 101 соответственно, à S-входс выходом элемента !02 типа ИЛИ, соединенного первым своим входом с выходом элемента 99 через инвертирующий элемент 103, вторым — с выходом элемента 104 задержки, соединенным своим входом с выходом RS-триггера 98, а третьим — с выходом известного узла 105 предустановки нуля. Каждый выходной частотный канал и 2 устройства 28 автоматической самосинхронизации соединен через замыкающий контакт соответствующего выходного реле, например для выхода ф! через контакт 89.2 реле 89.1, и размыкающий контакт другого одноименного выходного реле. Исполнительный выход q. устройства 28 соединен с источником питания через замыкающий контакт

97.2 выходного реле 97.1.

Панель синхронизации работает следующим образом.

Инструктором задается требуемый способ синхронизации для его исследования и отработки практикантами практических навыков. Для этого при выключенном выключателе 42.1 питания подвижный контакт 43.2 переключателя 43.1 устанавливается в заданное положение, после чего на блэк 29 выбора способа синхронизации подается питание и блокировочный. электромагнит 44 фиксирует переключатель

43.1 в этом положении.

Рассмотрим работу панели синхронизации при каждом способе синхронизации в отдельности.

1. Способ точной синхронизации. Подвижный контакт 43.2 переключателя

43.1 находится в положении ct, при котором получает питание реле 45.1 и исполнительная сигнальная лампа 49 точной синхронизации. Реле 45.1 размыкающим контактом 45.2 блокирует работу контакторов 68.1 и 69.1 реактора, замыкающими контактами 45.4 и

45.5 подает питание. соответственно на реле 72.1 подготовки включения и контакторы 21.1 и 22.1 гашения поля.

Тем самым в блоке 32 вкюпочения генераторного выключателя подготавливаются цепи питания электромагнитов 70 и 71 посредством замыкания контактов

72.2 и 72,3, а обмотки возбуждения генераторов 1 и 2 отключаются посредством контактов 21.2 и 22.2 от разрядных резисторов и подключаются через контакты 21.3 и 22.3 к системам

7 и 8 возбуждения этих генераторов.

Замыкающим контактом 45.3 подготавливается к работе устройство 26 автоматической точной синхронизации. Оператор-практикант выбирает по указанию инструктора режим синхронизации. Для этого при выключенном выключателе

53 питания переключатель 54.1 режимов синхронизации устанавливается в требуемое положение, после чего подает питание на блок 30 выбора режима синхронизации. При этом получает питание блокировочный электромагнит 55 и фиксирует переключатель 54.1 в этом положении. Запускается базовый генера- тор, например генератор 1, и подклю1403218

10 чается к шинам 3. Этот генератор в дальнейшем называется сетевым.

1. 1.Ручной режим точной синхронизации .

Подвижной контакт 54.2 переключателя

54. 1 находится в положении ц, при

5 котором получает питание реле 56.1 и исполнительная сигнальная лампа 60 ручного режима синхронизации. Размыкающим контактом 56.3 в блоке 32 включения генераторного выключателя блокируется цепь автоматического включения генераторного выключателя, а размыкающими контактами 56.4 и 56.5 отключаются контакторы 17.1-20.1 автоматического управления серводвигателями. Переключающим контактом 56.6 подготавливается цепь питания реле

33.1 блокировки включения. Операторпрактикант выбирает посредством пере- 20 ключателя 66.1 выбора синхронизируемый генератор, например генератор 2.

Для этого он устанавливает переключатель 66. 1 в положение 6 и подает команду "Пуск" на систему 6.2 авто- 25 матического запуска генератора 2. После достижения его частоты вращения значения, близкого к номинальному, оператор-практикант уравнивает частоты вращения генераторов 1 и 2, воз- 80 действуя на реверсивный переключатель

16 серводвигателя 12 и наблюдая за показаниями тахометров 82 и 83. Серводвигатель 12 при этом получает питание с клемм синхронизируемого ге35 нератора 2. При одинаковых показаниях тахометров оператор-практикант нажимает кнопку 67 синхронизации и включает промежуточное реле 65.1 выбора. Замыкающим контактом 65.2 это- го реле становится на самопитание, а его контактом 65.5 включается в действие устройство 26 автоматической точной синхронизации. Используя синхроноскоп и лампы 78, операторпрактикант определяет момент вклочения генераторного выключателя и нажимает кнопку 73 включения. Если момент включения выбран при несинхронном положении роторов генераторов

50 .(несинхронной зоне), то реле 33.1 остается обесточенным. Поэтому нажатие кнопки 73 вызывает загорание сигнальной лампы 74 "Ошибка", но включения электромагнита 71 не происходит, Тем

55 самым производится оповещение обучаемого о его неправильных действиях и предотвращаются аварийные ситуации, обусловленные такими действиями. Правильно выбранный момент включения совпадает с подачей питания на реле 33.1, подаваемого с исполнительного выхода устройства 26, поэтому нажатие кнопки 73 в синхронной зоне приводит к включению электромагнита 71 генераторного выключателя 5.1 благодаря замыканию контакта 33.2 реле 33.1. Лампа

74 при этом не загорается из-за раэмыкания контакта 33.3 того же реле.

Включение выключателя 5.1 приводит к размыканию его блок-контакта 5.2, выключению реле 65.1 и отключению синхроноскопа, ламп 78 синхронизации и устройства 26. После этого можно начать синхронизацию другого генератора. На первых порах операции по выполнению ручной синхронизации следует выполнять при включенном тумблере 76. При этом сигнальная лампа 77, включенная параллельно реле 33.1, используется как дополнительный указа" тель вхождения роторов генераторов в синхронную зону. Его загорание служит сигналом к нажатого кнопки 73. После того, как оператор-практикант, выполнив несколько циклов синхронизации, запоминает положение стрелки синхро носкопа, соответствующее моменту загорания лампы 77, тумблером 76 эту лампу выключают, и дальнейшие циклы синхронизации обучаемый выполняет, пользуясь обычными штатными приборами: синхроноскопом 79 и лампами 78 синхронизации.

1.2 Полуавтоматический режим синхронизации, Отключив выключателем 53 питание с блока 30, переводят переключатель 54.1 режимов синхронизации в положение b и повторно включают выключатель 53, При этом получает питание реле 57.1 и сигнальная лампа

61 полуавтоматической синхронизации.

Замыкающим контактом 57.3 этого реле в блоке 32 подготавливается цепь asтоматического включения генераторного выключателя, а размыкающими кон тактами 57.4 и 57.5 блокируются цепи питания контакторов 17.1 — 20.1 автоматического управления серводвигателями. Оператор-практикант запускает синхронизируемый генератор 2, переводит в соответствующее этому генератору положение о переключатель

66.1 выбора и нажимает кнопку 67 синхронизации, включая в работу устройство 26 автоматической точной синхронизации,синхроноскоп 79 и лампу 78

1403218! 2 синхронизации, как описано. Воздействуя посредством реверсивного переключателя 16 на серводвигатель 12, оператор добивается уравнивания час5 тот вращения генераторов. В тот момент, когда роторы генераторов войдут в синхронную зону, устройство 26 подает автоматически с его исполнительного выхода е питание на реле 34.1 включения генераторного выключателя, которое в блоке 32 размыкает контактом 34.3 цепь питания электромагнита

71 включения генераторного выключателя 5.1. После включения последнего его блок-контактом 5.2 отключается реле 65. 1, а вместе с ним и устройство 26, синхроноскоп и лампы синхронизации. После этого можно приступить к синхронизации другого генератора.

1.3. Режим дистанционной автоматизированной синхронизации, Этому режиму соответствует положение ь подвижного контакта 54.2 переключателя

54.1 режимов синхронизации. При этом 25 получает питание реле 58.1 и сигналь— ная лампа 62 дистанционной автомати— зированной синхронизации. Замыкающим контактом 58.3 реле 58,1 в блок

32 подготавливается цепь автоматичес- ЗО кого включения генераторного выключателя. Оператор-практикант запускает синхронизируемый генератор 2, переводит переключатель 66,1 выбора в соответствующее этому генератору положение b и нажимает кнопку 67 синхронизации, включая в работу, как описано в разделе 1. 1, устройство

26 автоматической точной синхронизации, синхроноскоп 79 и лампу 78

40 синхронизации. Одновременно с этим к выходам 1 и 2 устройства 26 подключаются контакторы 18.1 и 20.1 авто— матического управления серводвигателем 12. При несовпадении частот напря-45 жений синхронизируемых генераторов на одном из выходных частотных каналов

9.1 или 42 устройства 26 формируются импульсные сигналы, поступающие по ранее подготовленным цепям на контакторы 18.1 или 20.1 автоматического управления серводвигателем 12. Тем самым обеспечивается автоматическое уравнение частот напряжений синхронизируемых генераторов. По достижении допустимой разности этих частот в момент вхождения роторов в синхронную зону с выхода е устройства 26 автоматически подается питание на реле

34,1, включающее генераторный выключатель 5.1, как описано в разделе 1 ° 2.

1„4. Режим автоматической синхронизации, Этому режиму соответствует положение подвижного контакта 54.2 переключателя 54.1. При этом получают питание реле 59.1 и сигнальная лампа 63 автоматической синхронизации. Переключающими контактами 59.2 и 59.4 реле 59.1 в блоках 31 и 32 соответственно производится переключение питания на цепи, шунтирующие кнопки 67 и 73 и переключатель 66.1 выбора синхронизируемого генератора.

Оператор-практикант запускает синхронизируемый генератор 2. При достиже-. нии его частоты вращения, информация о которой поступает от таходатчика 10 в систему 6.2 автоматического запуска, до значения, близкого к номинальному, с выхода разрешения синхронизации системы 6.2 подается питание на реле 24.1 времени. После срабатывания этого реле его замыкающим контактом 24.3 подготавливается цепь питания электромагнита 71, а контактом

24.2 включается промежуточное реле

65.1 выбора, производящее включение в действие устройство 26 автоматической точной синхронизации, синхроноскоп

79, лампу 78 сигнализации и контакторы

18.1 и 20 ° 1 автоматического управления серводвигателями, как описано в разделах 1.1 и 1.3. После выполнения всех условий синхронизации получает питание реле 34.1 включения генераторного выключателя, которое своим замыкающим контактом 34.2 осуществляет включение электромагнита 71 генераторного выключателя 5.1. его размыкающим контактом 5.2 происходит отключение синхронизирующих средств, как описано в разделе 1.2.

2. Способ грубой синхронизации.

Обесточив выключателем 42.1 блокировочный электромагнит 44, переводят подвижной контакт 43.2 переключателя 43 ° 1 способов синхронизации в положение 6 и повторно включаЮт питание на блок 29. При этом получает питание реле 46.1 и сигнальная лампа

50 грубой синхронизации. Замыкающим контактом 46.2 реле 46.1 подготавливается цепь включения генераторного входа б устройства 27 автоматической грубой синхронизации, а контактом

46.3 того же реле реакторные входы

I31 и ь 2 последнего подключаются па1403218

14

13 раллельно реактору 25. Через замыкающий контакт 46.4 реле 46,1 подается питание на контакторы 21.1 и 22.1, отключающие обмотки возбуждения re5 нераторов 1 и 2 от разрядных резисторов и подключающие их к системам

7 и 8 возбуждения. Запускается базовый генератор, например генератор 2.

2.1. Ручной режим грубой синхронизации. Этому режиму соответствует положение а подвижного контакта 54.2 переключателя 54. 1 режимов синхронизации, при котором получает питание реле 56.1 (см. раздел 1.1). Оператор-практикант переключателем 66.1 выбирает синхронизируемый генератор

1, перемещая подвижные контакты 66,2 и 66.3 в положение at . Затем он запускает посредством системы 6.1 автоматического запуска генератор 1 и после его разгона до номинальной частоты воздействует посредством реверсивного переключателя 15 на серводвигатель 11, уравнивая частоты 25 вращения синхронизируемых генераторов и наблюдая при этом за показаниями тахометров 82 и 83. При равенстве частот вращения обоих генераторов оператор нажимает кнопку 67 синхро- О низации и подает питание на параллельно соединенные промежуточное реле

64.1 выбора и контактор 68.1 реактора. Замыкающим контактом 64.2 реле 64.1 последнее становится на самопитание, а контактом 64.5 реле 64.1 включает в работу устройство 27 автоматической грубой синхронизации при отключенных от его выходов 1 и 2 контакторах 17.1 — 20.1 автоматического управления серводвигателяии. Одновременно замыкающим контактом 68.2 контактора 68.1 в блоке 3? подготавли-: вается цепь включения электромагнита

70, а контактом 68.3 того же контактора генератор 1 подключается к шинам

3 учебного распределительного щита через реактор 25. После вхождения роторов генераторов 1 и 2 под воздействием их синхронизирующих моментов в синхронную зону с исполнительного выхода и устройства 27 получает питание сигнальная лампа 77. В этот момент оператор нажимает кнопку 73 включения электромагнита 70 и включается генера->> торный выключатель 4.1. Своим блокконтактом 4,2 последний обесточивает феле 64.1 и контактор 68.1, приводя схему синхронизации в исходное состояние. После этого можно приступить к синхронизации другого генератора.

2.2. Полуавтоматический режим грубой синхронизации. Этому режиму соответствует положение Б подвижного контакта 54.2 переключателя 54.1, при котором получает питание реле 57.1 полуавтоматической синхронизации (см. раздел 1,2), Его размыкающим контактом 57.2 в блоке 31 выбора обрывается цепь ручного включения контакторов реактора, а замыкающим контатом 57.3 в блоке 32 подготавливается цепь автоматического включения электромагнитов генераторных выключателей. Оператор-практикант переводит переключатель 66.1 в положение а соответствующее синхронизируемому генератору 1, и запускает последний. Убедившись по тахометру 82, что разгон генератора 1 завершен, опера" тор нажимает кнопку 67 синхронизации.

Получает питание промежуточное реле

64.1 выбора. Замыкающим контактом

64.5 реле 64.1 включается в действие устройство 27 автоматической грубой синхронизации при отключенных от его выходов 8 1 и 32 контакторах 17.1—

20. 1 автоматического управления сернодвигателями. Оператор вручную уравнивает частоты вращения генераторов, и при снижении их разности до допустимого значения на реакторном выходе я устройства 27 формируется сигнал включения реле 35.1„ которое замыкающим контактом 35. 2 включает контактор 68.1 реактора. Последний своим замыкающим контактом 68.2 подготавливает цепь питания электромагнита

70, а контактом 68.3 подключает генератор 1 к шинам 3 через реактор 25, Происходит всплеск уравнительного тока в цепи статорных обмоток генераторов 1 и 2 и падение напряжения на реакторе 25. По мере втягивания роторов генераторов в синхронизм и уменьшения падения напряжения на реакторе до установленного значения (соответствующего вхождения роторов в синхронную зону) на испрлнительном выходе 8 устройства 27 формируется сигнал включения реле 34.1. Замыкающим контактом 34.3 этого реле происходит включение электромагнита 70, а следовательно, и генераторного выключателя 4.1, после чего схема синхронизации приходит в исходное состояние (см. раздел 2.1).

1403218

2. 3. Дистанционный автоматизированный режим грубой синхронизации.

Этому режиму соответствует положение, & подвижного контакта 54.2 переключателя 54.1, при котором получает питание реле 58.1 дистанционной автоматизированной синхронизации (см. раздел

1.3). Размыкающим контактом 58.2 этого реле в блоке 31 обрывается цепь ручного включения контакторов реактора, а аналогичным контактом 56.3 в блоке 32 подготавливается цепь автоматического включения генераторных выключателей. Оператор-практикант выбирает переключателем 66.1 синхронизируемый генератор 1, переводя его подвижные контакты 66.2 и 66.3 в положение, и запускает генератор 1.

Убедившись в том, что разгон генератора 1 завершен, оператор нажимает кнопку 67 синхронизации. Происходит включение в работу устройства 27 автоматической грубой синхронизации, как описано в разделе 2. 2. При этом к частотным выходам 1 и 2 этого устройства оказываются подключенными контакторы 17.1 и 19,1 автоматического управления серводвигателем 11.

В зависимости от соотношения частот напряжения синхронизируемых генераторов на одном из выходов 81 или 2 формируются импульсные сигналы подгонки частоты генератора 1, поступающие на контакторы 17.1 "Меньше" либо

19.1 "Больше" автоматического управления серводвигателем 11. При снижении разности частот напряжений генераторов до допустимого значения получает питание реле 35.1 и дальнейшие операции осуществляются в описанной в разделе 2.2 последовательности.

2.4. Автоматический режим грубой синхронизации. Этому режиму соответствует положение 1, подвижного контакта 54.2 переключателя 54.1, при котором получает питание реле 59.1 автоматической синхронизации (см, раздел 1.4). Размыкающим контактом 59.3 этого реле в блоке 31 обрывается цепь ручного включения контакторов реактора, а его переключающими контактами
