Изобретение относится к преобразовательной те.хнике и может найти применение в тиристорных источниках питания для индукционного нагрева и плавки металлов. Целью является снижение установленной мощности полупроводниковых элементов. Устр-во содержит тиристоры 1,2с выходным тр-ром 3 и коммутирующим конденсатором 4. Обмотка тр-ра 3 защунтирована конденсатором 6 и встречным диодом 5, точка соединения которых соединена с дросселем 7. Когда напряжение на конденсаторе 4 сравняется с напряжением на конденсаторе 6, в работу вступает диод 5. С вк тючением диода 5 рост напряжения на конденсаторе 4 прекращается . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Л) 4 Н 02 М 7 519

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ - -", К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ йй (21) 4207589/24-07 (22) 30.12.86 (46) 15.06.88. Бюл. № 22 (71) Белорусский институт инженеров же лезнодорожного транспорта (72) В. Г. Черномашенцев, В. С. Могила, В. А. Пацкевич, С. Л. Курилин и А. С. Грибков (53) 621.314.572 (088.8) (56) Авторское свидетельство СССР № 1050071, кл. Н 02 М 7/523, 1982.

Авторское свидетельство СССР № 635581, кл. Н 02 М 7/515, 1977.

SU» 403304 А1 (54) ПОСЛЕДОВАТЕЛЬНЫЙ ИНВЕРТОР (57) Изобретение относится к преобразовательной технике и может найти применение в THpHcTopHbtx источниках питания для индукционного нагрева и плавки металлов.

Целью является снижение установленной мощности полупроводниковых элементов.

Устр-во содержит тиристоры 1, 2 с выходным тр-ром 3 и коммутирующим конденсатором 4.

Обмотка тр-ра 3 зашунтирована конденсатором 6 и встречным диодом 5, точка соединения которых соединена с дросселем 7. Когда напряжение на конденсаторе 4 сравняется с напряжением на конденсаторе 6, в работу вступает диод 5. С включением диода 5 рост напряжения на конденсаторе 4 прекращается. 1 ил. с0!

4033О4

1О

30

Форму,;га изобретения

Составитель И. Жеребина

Редактор И. Сег III IIIIK Техред И. Верее Корректор A. Тнско

Заказ 2880, 52 Тираж 665 11одпнсн ос

ВНИИГ1И Гo! yтарственного когиитета СССР но делам изобретений н открмтнн

113035, Москва, Ж 35, Раугнскан наб., д. 4, 5

Производственно-полиграфическое нрслнринтне, г. Ужгород, ул. 11роектнак, Ч

Изобретение относится к преобразовательной технике и может найти применение в тиристорных преобразователях частоты для индукционного нагрева и плавки металлов.

Цель изобретения — снижение установленной мощности полупроводниковых элементов.

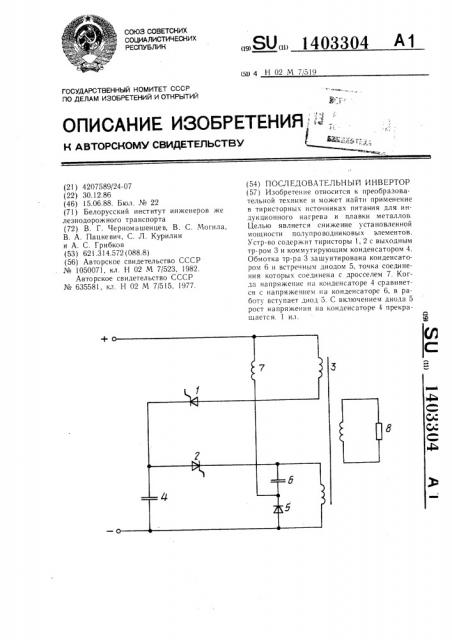

На чертеже изображена принципиальная схема последовательного инвертора.
