Реферат



Изобретение относится к электротехнике . Целью изобретения является упрощение. Указанная цель достигается тем, что в злектроприводе формирователь управляющих сигналов выполнен в виде сумматоров (С) 4,5,6 и трехфазного нулевого выпрямителя (ТНВ) 7. Первый вход каждого С 4, 5, 6, соединен с соответствукмцим входом ТНВ 7 и одним из входов источника 3 синусоидальных напряжений. Вторые входы С 4,5, 6 объединены и подключены к выходу ТНВ 7, а выходы С 4, 5, 6 - к преобразователю энергии 2. В процессе работы в трехфазной обмотке электродвигателя 1 формируется трехфазная система однополярных токов в виде последовательности двух частей синусоиды и паузы. Это позволяет вьшолнить преобразователь энергии на меньшем количестве переключающих элементов.2 ил v i СЛ

А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

И9) 01> (51) 4 Н 02 Р 7/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А8TÎPCHÎMV СВИДЕТЕЛЬСТВУ

«j

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4162531/24-07 (22) 16. 12.86 (46) 15. 06. 88. Бюл. Ф 22 . (71) Воронежский политехнический институт (72) А.К. Муконин, Н.И. Пенской и В.А. Трубецкой (53) 621.313.333.072.9(088.8) (56) Авторское свидетельство СССР

В 700930, кл. Н 02 К 29/02, 1977.

Муконин А.К. Устройство формирования токов в обмотках синхронной машины в функции углового положения ротора. В сб. Электромеханические преобразователи, Воронеж: Воронежский политехнический институт, 1980, 129-134 (рукопись деп. в "Информэлектро" 15 июля 1980 r. 9280-д/80). (54) ЭЛЕКТРОПРИВОД (57) Изобретение относится к электротехнике. Целью изобретения является упрощение. Указанная цель достигается тем, что в электроприводе формирователь управляющих сигналов выполнен в виде сумматоров (С) 4,5,6 и трехфазного нулевого выпрямителя (ТНВ)

7. Первый вход каждого С 4, 5, 6, соединен с соответствующим входом

ТНВ 7 и одним из входов источника 3 синусоидальных напряжений. Вторые входы С 4, 5, 6 объединены и подключены к выходу ТНВ 7, а выходы С 4, 5, 6 — к преобразователю энергии 2, В процессе работы в трехфазной обмотке электродвигателя 1 формируется трехфазная система однополярных токов в виде последовательности двух частей синусоиды и паузы. Это позволяет выполнить преобразователь энергии на меньшем количестве переключающих элементов. 2 ил

1403326!

Изобретение относится к электро-! технике, а именно к регулируемому электроприводу,переменного тока, и может быть использовано в системах и механизмах общепромышленного назначения для регулирования скорости нагрузки.

Цель изобретения — упрощение электропривода. 10

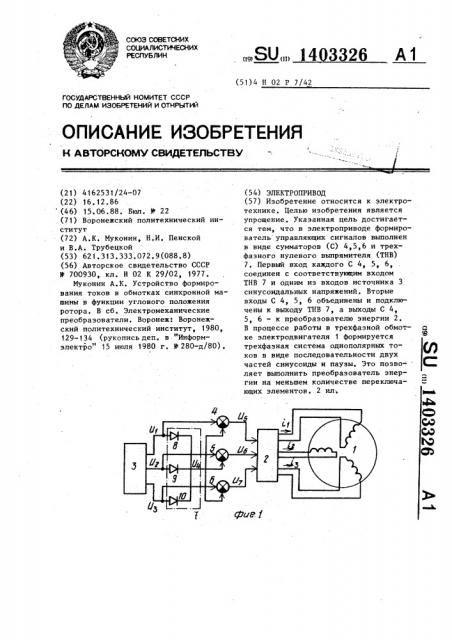

На фиг, 1 представлена функциональная схема электропривода: на фиг. 2 — диаграммы, поясняющие работу..

Электропривод содержит трехфазную машину переменного тока 1 {фиг. 1), преобразователь энергии 2, выходом подключенный к трехфазной обмотке машины 1, и трехфазный источник синусоидальных напряжений 3. В электропривод введены три сумматора 4-6 и 2Q трехфазный нулевой выпрямитель 7, собранный на диодах 8-10.

Первый (суммирующий) вход каждого сумматора 4-6 объединен с соответствующим входом трехфазного нулевого 25 выпрямителя 7 и подключен к соответствующему выходу трехфазного источника синусоидальных напряжений 3. Вторые (вычитающие) входы сумматоров

4-6 объединены между собой и подклю- 3О чены к выходу трехфазного нулевого выпрямителя 7. Выходы сумматоров

4-6 соединены с соответствующими уп равляющими входами преобразователя .энергии 2.

Электропривод работает следующим

35 образом.

С выхода источника 3 снимается

:трехфазная система синусоидальных напряжений U< U U . На выходе трехфазного нулевого выпрямителя 7 имеем сигнал П4.

Для сигналов на выходах сумматоров

4-6 можно записать U = U. -U4, П4

Графики для Uz, U U„, имеющие вид последовательности двух частей синусоиды и паузы, представлены на фиг. 2.

Сигналы U, Uz, U являются сигна" лами задания мгновенных значений фазных токов машины 1. Мгновенные значений фазных токов i<, i „ i пропорциональны сигналам соответственно U5, Ug, О, (поэтому на фиг. 2 графики токов i,, i, i> и напряжений U, Ь ь, U, совпадают), Таким образом, в трехфазной обмотке машины формируется трехфазная система одно- . полярных токов, имеющих вид последо" вательности двух частей синусоид и паузы.

В этом случае при несинусоидальной форме фаэных токов в воздушном зазоре трехфаэной машины создается круговое равномерно вращающееся магнитное поле. Угловая частота вращения поля равна Q . .Очевидно, что машина будет создавать электромагнитный момент, а ротор машины будет вращаться. Частота вращения ротора машины зависит от частоты выходных сигналов источника 3, а электромагнитный момент — от амплитуд сигналов Б,, U, U . Изменяя частоту 63 и амплитуду сигналов U, можно регулировать частоту вращения и момент электропривода.

Реализация однополярных токов

i > определяет более простое выполнение преобразователя энергии, содержащего меньшее количество переключаемых вентилей в сравнении с известными решениями, требующими синусоидальные токи.

Введение в электропривод трехфаэного нулевого выпрямителя и трех сумматоров определяет более простое выполнение формирователя несинусоидальных однополярных сигналов управления для преобразователя энергии, а следовательно, и упрощение электропривода в целом.

Формула и з о б р е т е н и я

Злектропривод, содержащий трехфазный электродвигатель переменного тока, преобразователь энергии, подключенный выходом к трехфазной обмотке указанного электродвигателя, последовательно соединенные трехфазный источник синусоидальных напряжений и формирователь управляющих сигналов, выходом подключенный к управляющим входам преобразователя энергии, о тл и ч а ю шийся тем, что, с целью упрощения, формирователь управляющих сигналов выполнен в виде трех сумматоров и трехфазного нулевого выпрямителя, при этом первый вход каждого из сумматоров объединен с соответствующим входом трехфазного нулевого выпрямителя и образует соответствующий вход указанного формирователя для подключения к соответствующему выходу трехфазного источника синусоидальных напряжений, вторые входы сумматоров объединены межla,O

ôèà.2

Составитель А.Жилин

Техред М.Ходанич

Корректор М. Демчик

Редактор И.Сегляник

Заказ 3002/53

Тираж 583

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раувская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з 140332б

4 ду собой и подключены к выходу трех- ходы сумматоров являются выходами фазного нулевого выпрямителя, а вы- упомянутого формирователя.
