Изобретение относится к области переработки полимерных материалов литьем под давлением.Цель - сокращение веса литника, повышение качества изделия. Для этого участки литникового канала 3 расположены в полуфермах 1,2 и выполнены в виД1е резьбовых отверстий одинаковой длины с резьбой одинаковых параметров и тивоположных по направлению, 2 ил

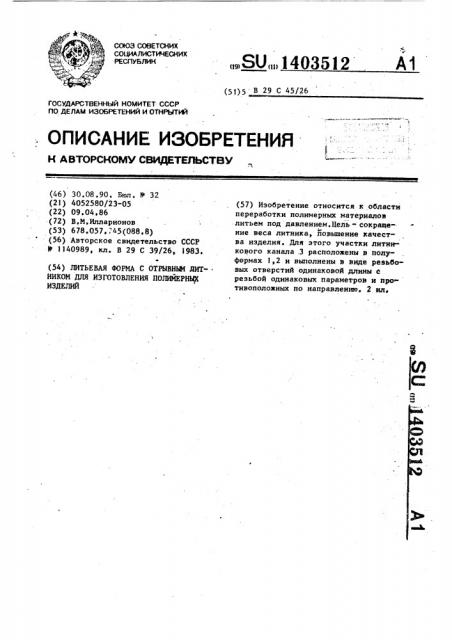

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1403512 (5l)5 В 29 С 45/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (46) 30.08.90, Бюл. В 32 (23) 4052580/23-05 (22) 09.04ф86 (72) В.М,Илларионов (53) 678.057.745(088,8) (56) Авторское свидетельство СССР

В ll40989, кл. В 29 С 39/26, l983.

Ю (54) ЛИТЬЕВАЯ ФОРМА С OTPblBHHM ЛИТНИКОМ ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИЙЕРНЫХ

ИЗДЕЛИЙ (57) Иэобретение относится к области переработки полимерных материалов литьем под давлением. Цель - сокращение веса литника, йовышение качест" ва иэделия. Для этого участки литникового канала .3 расположены в полуфермах l,2 и выполнены в виде резьбовых отверстий одинаковой длины с реэьбой одинаковых параметров и про тивополоанык по направлению, 2 ил, 14035 l 2.2

Составитель С. Шорин

Техред М.Дидык Корректор 0.Кравцова

Редактор H.Ôåäîðoâà

Тираж 532 Подписное

Вl!ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3i)92

Произ водственн 1-п<..пигпяФическое предприятие, r. Ужгород, ул. Проектная, Изобретение относится к.переработке полимерных материалов литьем под давлением.

Цель изобретения — сокращение ве5 са литника и повьпиение качества иэделий.

На фиг.l поКазана форма в сомкну-. том состоянии; на фиг.2 " то же, s момент раскрытия. 10

Литьевая форма содержит неподвижную 1 и подвижную 2 полуформы, центральный литниковый канал 3, участки которого, расположенные в полуфор. — . мах l, 2, выполнены в виде резьбовых 15 отверстий 4, 5 одинаковой длины с резьбой одинаковых параметров и противоположных по направлению, Литьевая форма работает следующим образом. 20

Через литниковый канал 3 расплав полимерного материала заполняет оформляющую полость. Осуществляется фор- . мование изделия . После технологической выдержки форму раскрывают, Помере раскрытия формы по плоскости разъема между полуформами ),2 литник 6 отрывается от изделия 7 и само извлекается, выкручиваясь одновременно иэ обеих полуформ за счет вэаимодействия с резьбавыми отверстиями 4,5.

Затем под действием собственного веса литннк падает вниз.

Выполнение участков литникового канала 3, расположенных в полуформах 1,2, в виде реэьбовых отверстий одинаковой длины и с резьбой одинаковых и ар ам е тров об е сп еч ив ае т од нов реме н" ное извлечение литника б иэ полуформ, Изобретение позволяет снизить вес литника и повысить качество изделия, Формула изобретения

Литьевая форма с отрывным литником для изготовления полимерных иэделий, содержащая подвижную и неподвижную полуформы с центральным литниковым каналом, один участок которого выполнен в подвижной полуформе а другой - в неподвижной, о т л ич а ю щ а я с я тем, что, с целью сокращения веса Митника и повьппения качества изделий, участки литникового канала выполнены в виде реэьбовых отверстий одинаковой длины с резьбой одинаковых параметров и противоположных по направлению,
